● 2、4、8、16通道可選
● RS485數字通訊接口
● 不斷電熱啟動
● 聲、光報警
● 可選配最多16路5A繼電器
● 可與820型模擬控制器連接實現數字控制
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

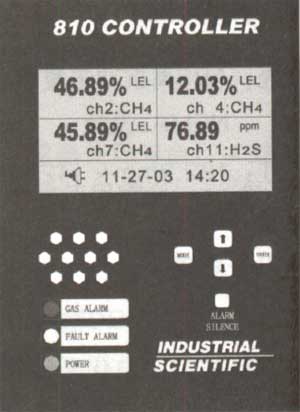

810數字控制器有兩路MODBUS RTU協議的RS485接口：其中一路RS485接口最多可以動態管理16個通道，如：820模擬控制器、現場智能傳感器、iTRANS™數字輸出信號，或任何有MODBUS RTU數字輸出信號的設備。所有通道都可在不停機狀態下拆除和安裝，810能進行動態維護，同時不會影響其它通道的工作狀態，其還能提供不斷電條件下、重新加載通道的熱啟動功能。另一路RS485接口可提供與其它控制網絡或控制系統（如：DCS、PLC、SCADA等）的通訊功能。
810有不同頻率的聲、光報警（高、低濃度和故障報警），同時提供功率10W輸出到外部報警單元，而且可將報警的時間、原因、通道位置存入故障記錄中，供工作人員查閱。其可滾動顯示16個通道的氣體讀數，并可查看和設置所有通道的報警和控制參數，在LCD顯示屏上滾動顯示的通道位置和故障信息。810可以對現場的智能傳感器或iTRANS™進行校零、標定；還提供可供用戶組態的友好人機對話界面和消音按鍵，及可供用戶選購的16路可任意編程的繼電器陣列（包括繼電器動作通道、條件、方式和狀態），方便用戶現場使用。 |
|
| |
|
|
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
● 2路4-20mA輸入
● 2路4-20mA隔離輸出
● RS485數字通訊接口
● 5個可編程繼電器陳列
● 聲、光報警，高、低濃度報警，故障報警
● 可與810型模擬控制器RS485連接
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

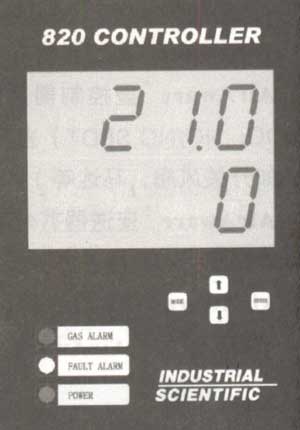

820模擬控制器可同時監控2路4-20mA模擬信號，由兩行“米”字型LED數碼同時顯示雙通道信號，如：2路傳感器的氣體濃度讀數。同時，820模擬控制器提供了雙通道隔離的4-20mA模擬輸出信號，使其可進一步與其他設備相連，如：PLC、DCS等。820模擬控制器有不同頻率的聲、光報警（高、低濃度和故障報警）。同時LED數碼管和發光二極管會提示報警的種類。此外，它還提供5個5安培的繼電器輸出，包括2個高濃度報警繼電器輸出，2個低濃度報警繼電器輸出和1個故障輸出。面板上的4個按鍵可以方便地對各通道的報警值及其他參數進行設置。
820模擬控制器有一個RS485串行接口，可以連接具有MODBUS RTU協議的任何設備，由此可通過數字通信協議對其進行報警監視和報警值的修改，方便用戶操作和使用。例如：820模擬控制器可以與810數字控制器相連使用，通過這一組合可以將任何模式的4-20mA信號轉變?yōu)镸ODBUS RTU的數字信號以實現更大規模和更可靠控制。 |
|
| |
|
|
|
| |
