一、適用范圍
石油、化工、化纖、紡織、橡膠、建材、電力、冶金、醫藥、食品等工業領域現場測溫過程控制，特別適用于計算機測控系統。也可與DDZ-III型儀表配套使用。
二、特 點
* 線性化輸出4-20mA標準電流信號；
* 進口 AM402 電路封裝在 ABS 的殼體內，結構緊湊，安裝方便，可直接安裝在國內通用熱電阻、熱電偶的接線盒中；
* 儀表內部采用環氧樹脂澆注工藝，可安裝在惡劣的現場環境中，并有效的提高了變送器的防爆、防震、防潮、防熱、防有害氣體侵蝕等的能力；
* 由于是電流輸出，所以具有較強的遠傳能力；
* 熱電偶變送器本身具有冷端補償，不用外接補償導線和其他補償措施；
* 輸出高阻抗、大信號、無射頻干擾影響，并具有電源極性反接保護電路；
三、工作原理
* 溫度變送器采用熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I 轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的4-20mA電流信號輸出。
四、分類
| 測溫元件分度號 |
測溫范圍（度） |
備注 |
| Pt100 |
-200-600 |
跨度>50度 |
| BA1 |
-50-500 |
跨度>50度 |
| BA2 |
-200-600 |
跨度>50度 |
| Pt10 |
-50-600 |
跨度>50度 |
| Cu50 |
-50-150 |
跨度>50度 |
| Cu100 |
-50-150 |
跨度>50度 |
| K |
0-1100 |
跨度>300度 |
| E |
0-800 |
跨度>300度 |
| S |
0-1300 |
跨度>300度 |
五、安裝使用
* 變送器的固定：
A. 在被檢測物體上設計 M27X1.0 內螺紋，變送器插入旋緊。若有壓力，加密封墊圈。變送器與被測容器的聯結和固定完全與鉑電阻或熱電偶的固定相同，不在贅述。變送器的外殼與被測容器壁的距離 >150mm，并盡量避免熱輻射，使外殼溫度低于允許的工作環境溫度。強烈的機械振動及強烈的電磁干擾。
B. 軌道式變送器固定35mm標準軌道
* 電路安裝及接線：
A. 熱電阻到變送器端子間的引線要求盡量縮短，以減少不必要的精度損失。
B. 變送器連接的信號線可以為普通的雙絞線。
C. 零點調節和量程調節電位器在產品出廠時，已經調校好，但隨著使用時間的增加，精度會降低，則在此時調節這兩電位器，使精度恢復。
* 變送器的校準：對于一體化變送器可以插入熱槽用標準溫度計校準。如欲單獨校準模塊，可將鉑電阻焊為±0.01%-±0.02%，最小位為0.01歐姆的電阻箱（如ZX-25a)代替鉑電阻，按分度值放置電阻箱阻值，在標準負載電阻250歐姆（±0.01%）上用精度±0.01%的5位半或6位半數字電壓表測量輸出電壓。一般檢查跨度的0%，20%，40%，60%，80%和100%6個點，對應的輸出電壓值應為1.000, 1.800, 2.600, 3.400, 4.200和5.000伏，將實測值與標準值的偏差除以4.000伏即為相對誤差。如果要測定溫度系數則要將變送器放入恒溫箱中測試。同樣可以檢查熱電偶變送器，但必須用冰點瓶、熱偶絲以及低內阻信號源以模擬實際熱電偶的電勢。

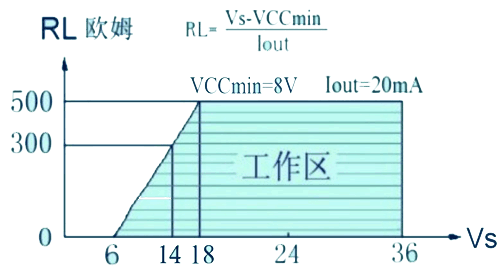

六、工作電壓與輸出負載關系
|
|
