低溫液體加注車類別及車輛配置技術參數

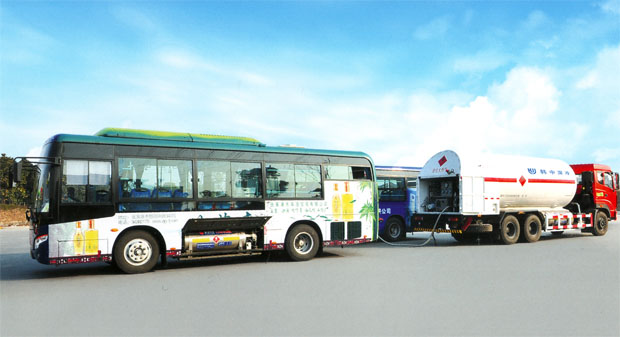

類別一，ZHJ5241GDJ低溫液體加注車，采用LNG液化天然氣燃料供給系統，濰柴300馬力氣體發動機，符合國Ⅳ排放的新型LNG移動加注車

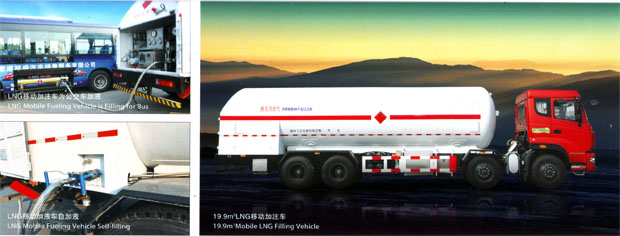

類別二，ZHJ5290GDJ低溫液體加注車
類別 |
ZHJ5241GDJ |
ZHJ5290GDJ |
燃料類別 |
LNG液化天然氣 配備1臺450 L液化天然氣氣瓶 |
LNG液化天然氣 配備1臺450 L液化天然氣氣瓶 |
底盤型號 |
DFE1250VFJ, 6×4驅 |
DFE1310VFJ 8*4驅 |
發動機 |
濰柴300馬力氣體發動機 |
濰柴300馬力氣體發動機
玉柴320馬力氣體發動機 |
整車外型尺寸（長寬高）（mm） |
10180*2500*3360 |
11950*2500*3380 |
整車質量（kg） |
23500 |
28500 |
整備質量（kg） |
17620 |
20500 |
最高車速（km/h） |
90 |
90 |
排放標準 |
國Ⅳ排放 |
國Ⅳ排放 |
其它 |
7T前橋，東風10T后橋，帶ABS東風三環平頂全浮駕駛室（帶空調） |
5T雙前橋，中后為東風10T后橋，帶ABS,東風三環平頂全浮駕駛室（帶空調） |
汽車公告批次 |
第225批 |
公告已審批中 |
罐體容積,介質(LNG液化天然氣) |
15立方米 |
19．9立方米 |
罐體外形尺寸（mm） |
外罐長5882 |
外罐長6360 |
罐體介紹 |
罐體采用臥式雙圓筒結構，內筒選用06Cr19Ni10，外筒選用Q345R壓力容器用鋼板，內外筒之間采用專用的支承結構。夾層為高真空多層絕熱纏繞并抽真空，采用高效的隔熱防輻射絕熱材料，絕熱層設置低溫及常溫雙重真空吸附裝置，以獲得并長時間維持高真空，確保日蒸發率指標優良，確保長途運輸過程中溫度升幅在標準范圍內，壓力穩定，運輸安全可靠。 |
其它 |
該款車型管路系統主要包括充液管路系統、增壓管路系統、加氣管路系統、泵池循環系統、放散系統、儀表系統以及降壓調壓系統，并配備有低溫LNG加液泵 ACD TC-34 1x2x6 2VSL，11kw,發電機380V，50Hz, 1500rpm，尺寸720X356X420,流量計: 艾默生 CMF100. |
|
