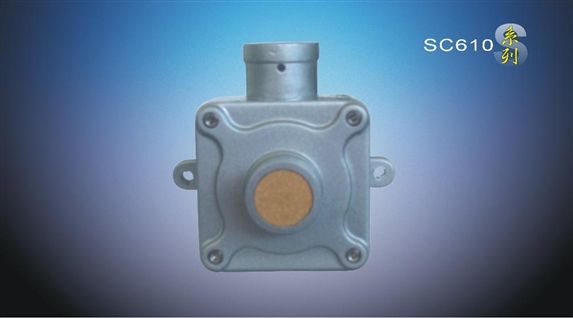

SC610測量范圍為0%～100%LEL的點型可燃氣體探測器是一種安裝在爆炸性危險環境的氣體探測設備，它將現場的可燃氣體濃度轉換成數據信號并傳送到位于安全區的可燃氣體報警控制器（主機），以達到監測現場可燃氣體濃度的目的。
該探測器可廣泛用于化工、石油、冶金、油庫、液化氣站、噴漆作業、燃氣輸配等可燃氣體生產、儲存、使用等室內外危險場所。
SC610點型可燃氣體探測器檢測泄漏情況，當現場泄漏的可燃氣體濃度達到設定值時，報警控制器輸出接點閉合，可外接燃氣報警控制器、火災報警控制器、排氣扇、管道切斷閥等設備。防止爆炸、火災事故的發生，從而保障生命財產的安全。
SC610點型可燃氣體探測器采用先進的微處理器作為控制單元，相應速度快，平均無故障運行時間長，適用于長時間不間斷的運行，同時還增加探頭故障自動檢測并上傳報警控制器報警功能。SC610點型可燃氣體探測器電氣性能符合國家標準，經國家消防電子產品質量監督檢驗中心檢驗合格，并取得國家消防產品質量認證委員會頒發的型式認可證書。其結構為隔爆型，設計符合國家標準，經國家防爆電氣產品質量監督檢驗中心檢驗合格，防爆標志為dIIBT6。
主要技術參數
傳感原理
催化燃燒
取樣方式
自然擴散
感應氣體
天然氣、石油液化氣等可燃氣體（詳見附表1）
工作電壓
DC12V
使用電壓范圍
DC10V～DC15V
線制
485總線制
溫度
-40℃～+70℃
相對濕度
≤93%RH
防爆方式
隔爆型
防爆等級
ExdIIBT6
報警濃度
一級報警可調（默認值25%LEL）；二級報警：50%LEL
穩定性
工作報警濃度誤差不大于±3%LEL
重復性
重復測試報警濃度誤差不大于±3%LEL
報警濃度誤差
不大于±3%LEL
報警方式
通過485總線上傳報警信號
執行標準
GB15322.1-2003
圖解示意圖
安裝與調試
1.探測器安裝位置
A．探測器的安裝高度由被測氣體種類的重量比所決定。
被測氣體比重小于空氣，探測器一般安裝在距頂棚30cm；
若頂棚較高（高于5米），則應視氣體泄漏速度安裝在適當高度。
被測氣體比重大于空氣，探測器安裝在距地面（指探頭）30cm~50cm處；
B．探測器的安裝位置由氣體泄漏源和場所結構決定。
首先確定被監測場所的面積和易泄漏點，從而確定探測器設置數量。一般情況，探測器的檢測范圍室內為半徑7.5米；室外半徑為15米；探測器與釋放源的直線距離為5~7.5米。
根據現場泄漏壓力，單位時間的可能泄漏量和現場主導風向，空氣自然流動的習慣通道，泄漏氣體的比重，確定探測器的安裝位置，一般原則是如果是微漏則設點位置靠近泄漏點，
如果可能會出現爆發性大量泄漏點則設置位置離泄漏點遠一些。根據主導風向和空氣自然流動具體情況，探測器應設在下風位置，應注意現場環境情況，如通風死角、地槽、地溝等易聚集可燃氣體的地方，一定要設置探測器。
對面積較小的場所，在門窗關閉的情況下，一旦發生泄漏會很快達到爆炸限濃度，一定要設置檢測點。
2.探測器接線、調試
A ）探測器的電路連接：
1． 將R485總線中的A端口與產品接線端口的RA相連接。
2． 將R485總線中的B端口與產品接線端口的RB相連接。
3． 將主機（控制器）的供電正極（R+）或外接12V電源的正極與本機的VCC/R+端口相連接。
4． 將主機（控制器）的供電正極（R-）或外接12V電源的負極與本機的GND/R-端口相連接。
將SC610點型可燃氣體探測器按接線端子功能，準確無誤地與供電電源、R485總線、外部設備連接固緊，接線完畢一定要對照說明書檢查無誤后再接通電源和外部設備、儀表。
B）調試
1) 上電后，指示燈亮，表示電源供電回路正常，過10秒左右，指示燈滅。進入工作狀態。
*如果傳感器一上電時，相當于傳感器感應了較大的電壓，而造成上傳的數據顯示有濃度數據。在2分種后進入正常。
常見故障分析
1. 上電后指示燈不點亮
■ 請檢查是否電源中的（VCC/R+）與（GND/R-）接線端口有無連接或連接是否正確。
■ 電源是否有正常供電，電源的正負極是否正確。
排除外，還不能正常，請與我們聯系。
2. 掛接控制器后出現故障現象
■ 請專業人員按照說明書對探測器進行零點調節的操作。
標定、校準
由專業人員操作時，用準確的萬用表和標準成份的氣體，可按照下述方法標定探測器：
1. 探測器上電預熱20 分鐘后，在工作環境中進行調零。
■ 將萬用表選擇的電壓檔2伏檔位上（或更小的電壓檔位上）
■ 將萬用表中黑表筆對準產品電路板上的T1測試點，紅表筆對準T2測試點。
■ 調節VR1可調電位器使表上顯示00mV。（順時針調VR1增大，反之變小）
2. 向探測器通入標定濃度氣體，穩定30 秒后進行濃度試定點調試。
■ 調節VR2可調電位器（順時針調VR1增大，反之變小）使控制器上顯示你所通入的氣體濃度相等及可。或用如下方法也可。
◆ 將萬用表選擇的電壓檔20伏檔位上（或5-20V電壓任一檔位上）
◆ 將萬用表中黑表筆對準產品電路板上的T1測試點，紅表筆對準T3測試點。
◆ 調節VR2可調電位器（順時針調VR1增大，反之變小）使表上顯示你通入標定的氣體濃度值相對的電壓指示值（此值應與我公司提供的數據表相符）
3. 為保證探測器可靠工作，探測器應每隔3 個月進行點檢，每年進行一次標定。
