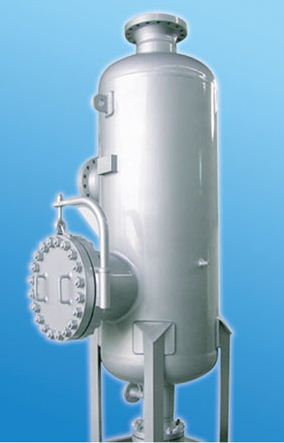

旋風分離器主要應用于需要高效除去固、液顆粒的場合，不論顆粒尺寸大小都可以應用，使用于各種燃?xì)饧皻怏w非腐蝕性氣體。先鋒過濾分離器特別用于去除及其細小的浮塵及煙霧。這類分離器用途廣泛，包括從工藝氣中清除潤滑油，去除壓縮站和調壓站上游天然氣管線中的夾雜物，從脫水后的氣體中去除乙醇等。我公司旋風分離器分兩種：一種是旋風分離器，一種是旋風過濾分離器。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
| |
- 設計規范：GB150-1998《鋼制壓力容器》或ASME Ⅷ div.1
- 過濾分離效率高
- 維護方便
- 連接法蘭：HG標準或ANSI B16.5
|
|
| |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
- 殼體：Q345R、ASTM A516等
- 法蘭：16Mn II、ASTM A105、ASTM A350等
|
|
| |
|
| |
- 排泄閥；壓差計；液位計；亞威開關。
|
|
| |
|
|
|
|
| |
| |
|
|
| |
- 工作壓力：1.6Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、8.5 Mpa
- 設計溫度：60℃
- 工作溫度：-10~60℃
- 旋風分離精度：10μ
- 旋風分離效率：≥99.9%
- ****流量：1000,000Nm3/h(NG)
|
|
| |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
旋風管是一個利用離心原理的2英寸的管狀物。待過濾的燃?xì)鈴倪M(jìn)氣口進入，在管內形成旋流，由于固、液顆粒和燃?xì)獾拿芏炔町悾陔x心力的作用下分離、清潔燃?xì)鈴纳蠈?dǎo)管溜走，固液顆粒從下導管落入分離器底部，從排污口排走。旋風管的數量是根據實際的氣流量和允許的壓降決定的。 |
|
| |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
由于旋風過濾分離器的工作原理，決定了它的結構形成是立式的常用于有大量雜物或大量液滴出現的場合。
旋風過濾分離器的結構分為兩級：第一級由許多小直徑的旋風管組成，用于去除出大顆粒。
第二級由濾芯組成，實現良好的過濾。
旋風分離器濾芯組合式過濾分離器對于干的固體顆粒，能100%分離大于3μ的顆粒，99.5%地分離掉0.5~3μ的微粒。對于液體顆粒的分離效率較低，能保證1000m3的出口氣體中小液滴不超過0.015升，對其常用的場合也足夠了；但是其維修保養費用降至最低。 |
|
| |
|
| |
|
|
|
| |
| |
