工業級電磁閥（DN25-DN50型號） |
|
| |
|
| |
|
| |
| |
|
|
|
| |
燃?xì)饩o急切斷閥是一種安裝在城鎮燃?xì)夤艿郎系牟⒖筛鶕?jù)各種已探測到的涉及燃?xì)獍踩木o急情況，采用電驅動方式自動關閉的防爆型閥門。該閥門應在其持續的供電電壓從額定值降低到額定值的15%以下時或接收到外部關閥控制信號時，須能自動關閉，可靠切斷氣源，且只能手動開啟并能在無任何動力時保持開啟狀態。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
澆封防爆：根本杜絕火花產生，裝在燃?xì)夤艿郎蠠o(wú)安全隱患，不會成為引爆源
開閥方式：手動復位，開閥須到現場人工操作，符合燃?xì)馐鹿侍幚硖攸c(diǎn)
關閥方式：脈沖驅動關閥
關閥速度：1秒之內可切斷氣源
超低功耗：小于1瓦
關閥控制：低能耗瞬時驅動，支持消防備電工作方式，符合消防規范（與控制器配套）
信號輸出：在兩根關閥控制線上，可輸出閥門開關狀態反饋特征信號
保持方式：自保持開/關狀態，不消耗電能
密封可靠：結構上采用多級密封措施，加工精密，確保氣密性和安全性；材料上采用特種NBR/FKM橡膠
動作可靠：執行機構開關2萬次無故障
持續通電：5萬小時無故障
抗誤動作：具有優秀的防止開閥和關閥誤報動作的能力 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
| 型號 |
規格口徑 |
A |
B |
C |
參考圖片 |
| ZH2000-DN25A |
G1″DN25 |
140 |
185 |
150 |
絲接 |
| ZH2000-DN32A |
G1 1/4″DN32 |
140 |
185 |
150 |
| ZH2000-DN40A |
G1 1/2″DN40 |
140 |
185 |
150 |
| ZH2000-DN50A |
G2″DN50 |
155 |
205 |
162 |
|
|
| |
|
| |
|
|
|
|
| |
| |
燃?xì)饩o急切斷閥（DN25-DN50型號） |
|
| |
|
| |
|
| |
| |
|
|
|
| |

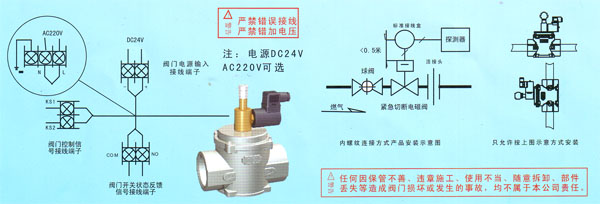

閥門安裝單位應具備相應資質并按相關的燃?xì)夤艿朗┕ひ?guī)范、防爆電氣規范和制造商要求安裝。
安裝前應仔細閱讀產品說明書何相關技術資料。應按圖示的位置要求和閥體標明的氣流方向安裝。
管道內吹掃時應采取有效措施防止管內雜物損壞閥內密封材料（如隔離措施等）；若燃?xì)庵泻须s質應在閥前端路上安裝適配的過濾閥。
閥門通電前應仔細檢查，嚴禁錯誤接線。加錯電壓，以免損壞電磁閥。
閥門在開啟狀態時，才能進行管道強度試壓。
應做好防護罩的維護管理，防護罩不得損失和丟失。
若要手動開閥用氣，則須經專業人員確認用氣場所是否具備安全用氣條件，否則，后果自負。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
控制類型：直動式操作 外殼防護等級：IP65
適用介質：煤氣、天然氣、液化石油氣等無腐蝕性氣體 適應溫度：-20℃~+50℃
結 構：膜片密封閥座閥 密封材料：特種NBR/FKM橡膠
最大工作壓力：0.1MPa 電壓公差：-15%~+10%
公稱壓力：PN16 閥體材料：壓鑄合金鋁
連接方式：螺紋接口（1-2）符合En10226標準 操作系數：脈沖型
電源電壓：AC220V/50HzDC24V（可選） 防爆等級：ExmbllT4
關閉時間：＜1秒（約20毫秒） 金屬內件：不銹鋼和黃銅
打開方式：手動復位式 電氣連接：插件（不分正負極） |
|
|
| |
|
| |
|
|
|
|
| |
|
| |
|
| |
