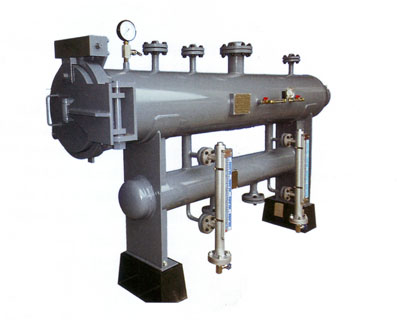

過濾分離器 Gas filter separator |
|
| |
|
| |
| |
|
| |
| |
|
|
|
| |
過濾分離器作為一種氣、固、液高效過濾分離設備，用于天然氣、煤層氣等，去除在然氣中的塵土、鐵銹等固體顆粒和液滴，減少含有雜質的氣體在傳輸過程中對壓縮機、流量計和燃燒器等儀器和儀表的損害，高性能的過濾器對保護天然氣處理和輸送系統(tǒng)中的精密設備具有至關重要的作用。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
含有固體顆粒和液滴的氣體進入過濾分離器，通過濾芯過濾第一段，對固體顆粒過濾，對液滴進行凝聚，由于濾芯結構特性作用，固體顆粒被滯留在濾芯外部或被濾芯容納，液體顆粒被聚結成大的液滴進入儲液罐，經(jīng)過第一次過濾的氣體流至分享腔，氣體的霧狀液體由捕霧器捕獲，不斷凝聚在內(nèi)表面形成較大的液滴，靠重力作用脫離氣體。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
| |
- 設計標準：GB150-1998<鋼制壓力容器>
- 結構形式：立式、臥式
- 端蓋型式：快開門式、法蘭蓋式
- 連接形式法蘭標準：HG/T20592~HG/T20615-2009或ANSI B16.5等
- 濾芯材質：聚酯纖維
|
|
| |
|
|
|
|
| |
|
| |
| |
|
|
| |
- 設計壓力：≤10Mpa
- 設計溫度：-40℃~80℃
- 初始壓差：≤0.02Mpa
- 過濾分離精度和效率：
- 固體：≤1μm 99%
- 液體：≤5μm 98%
- 過濾分離進度等級：0.3μm、1μm、5μm、10μm、20μm、50μm
|
|
| |
|
|
|
|
| |
|
| |
| |
|
|
| |
- 用于天然氣煤層氣和沼氣的過濾與分離；
- 去除干燥床下游的干燥劑顆粒和液滴；
- 去除催化床下游的催化劑粉末和液滴；
- 用于計量和調壓站前的氣體過濾和分離；
- 用于城市配氣系統(tǒng)的過濾和分離；
|
|
| |
|
|
|
|
| |
| |
