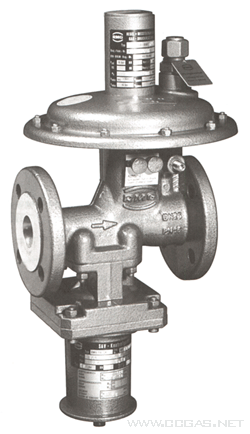

- 可用于市政，車間和工業裝置的供氣系統
- 適用于要求快速反應的調節系統(燃?xì)鉅t)
- 適用于天然氣和所有非腐蝕性氣體 |
| |
|
| |
- 入口壓力范圍大
- 可選的內部測量導壓管線
- 反應迅速，可用于動態控制
- 閥門帶有入口壓力補償
- 配帶或者不帶一體化的安全切斷閥（SAV）
- 薄膜組件中帶安全泄壓閥（SBV）以防氣體外泄，或帶RMG 915放空閥（SBV陰斷），或帶額外的安全薄膜
- 配有可更換的盒式組件（插入式）而易于維護 |
| |
|
|
| |
|
| |
|
最大入口壓力Pemax |
16 bar |
|
最大允許壓力Pzul |
16 bar (同樣適用于帶安全薄膜的款式) |
|
出口壓力范圍Wh
（毫巴） |
測量單元1 |
測量單元2 |
|
20 to 45 |
|
|
35 to 100 |
|
|
80 to 200 |
|
|
150 to 300 |
|
|
250 to 400 |
|
SAV和SBV的可調
范圍見下圖 |
300 to 500 |
500 to 800 |
|
400 to 800 |
600 to 2000 |
調節精度（RG）和
關斷壓力（SG） |
輸出壓力范圍（毫巴） |
|
20 to 30 |
|
|
〉30 to 50
〉50 to 500
〉500 to 2000 |
|
閥門數據(流量系數KG用于天然氣密度0.83kg/m3) |
閥座直徑 |
KG值 |
口徑 |
DN25 |
|
連接 |
KIN PN16法蘭（尺寸按DIN2501） |
|
|
材料
|
閥體和SAV |
鋁合金 |
|
薄膜外殼 |
鋼板 |
|
內件 |
鋁，黃銅，鋼 |
|
薄膜，墊片 |
丁腈橡膠 |
環境溫度范圍 |
-15℃到+60℃ |
|
功能合強度 |
依照DIN3380和DIN3381 |
|
DIN-DVGW登記號 |
84.10e042 |
|
|
| |
|
|
| |
| SAV系統RM一720 K1 A和K2 A |
| |
|
測量單元 |
設定彈簧 |
超壓釋放
范圍bar |
低壓釋放
范圍bar |
編號 |
顏色 |
鋼絲直徑mm |
0.05…0.01
0.08… 0.25
0.2…0.5
0.4…1.5 |
|
K1A |
1 |
黃 |
2.5 |
2 |
淺紅 |
3.2 |
3 |
深紅 |
3.6 |
4 |
白 |
4.5 |
5 |
黃 |
1.0 |
|
0.01…0.015
0.014…0.04
0.035…0.12 |
6 |
白 |
1.1 |
7 |
黑 |
1.4 |
K2A |
2 |
淺紅 |
3.2 |
0.40…0.80
0.60…1.60
1.20…4.00 |
|
|
3 |
深紅 |
3.6 |
|
4 |
黑 |
4.5 |
|
5 |
淺藍 |
1.1 |
|
0.06…0.15
0.12…0.40 |
|
6 |
黑 |
1.4 |
|
| |
| SAV可調范圍(用于一體化防泄漏閥SBV) |
|
| |
|
用于設定彈簧1-7 |
SBV彈簧鋼絲線徑2.5mm |
高于Pa 10毫巴-100毫巴 |
|
| |
|
| |
|

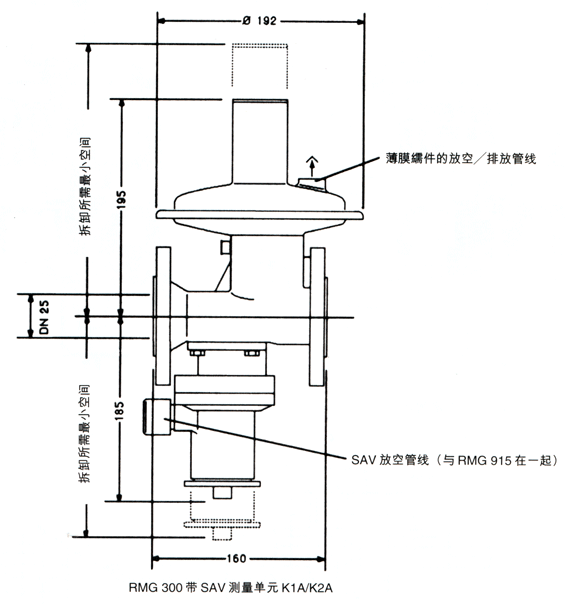

RMG 300 不帶安全切斷閥 |
4KG |
|
RMG 300 帶安全切斷閥 |
5KG |
|
| |
|
| |
|
| |
|
| |
 |
| |
| |
|
|
| |

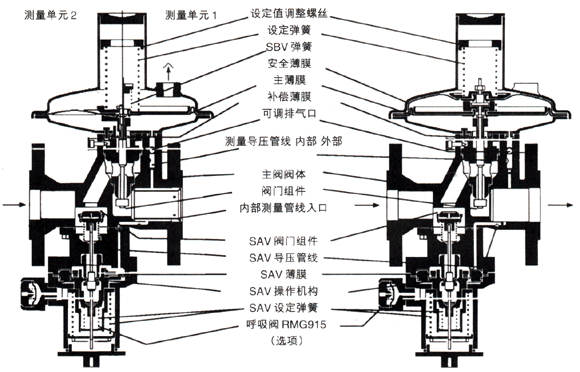

a)RMG300帶內部測量導壓管線帶一體化泄壓閥的測量單元1和SAV-單元K1A
b)RMG300帶外部測量導壓管線測量單元內帶安全薄膜和SAV-單元K2A
|
|
| |
|
|
|
| |

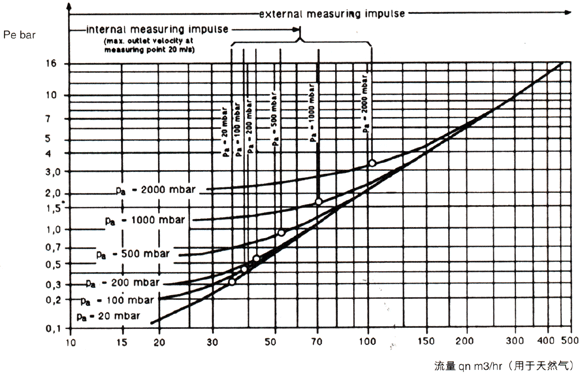

| 用于RMG300調壓閥的流量薄膜，帶11mm孔板 |
|
| |
 |
| 通常情況下，只有當出口管線擴大到高于入口線口徑一級時，才可達到最大流量qn. |
