- 可用于市政，車間和工業裝置的供氣系統
- 適用于要求快速反應的調節系統(燃?xì)鉅t)
- 適用于天然氣和所有非腐蝕性氣體 |
| |
|
| |
- 入口壓力范圍大
- 可提供不閥門口徑以改善可調比
- 閥門帶有入口壓力補償

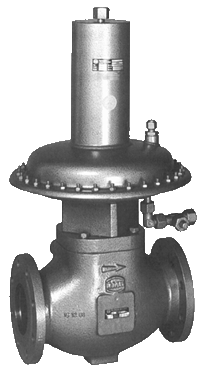

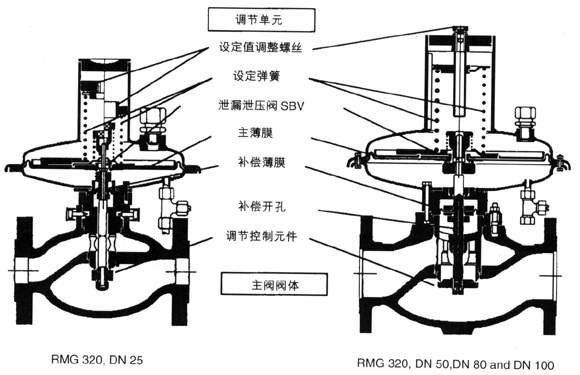

- 薄膜組件中帶安全泄壓閥（SBV）以防氣體外泄，或帶額外的安全薄膜
- 配有可更換的盒式組件（插入式）而易于維護
- 特殊款式用于零流星控制 |
| |
|
|
| |
|
| |
|
****入口壓力Pemax |
16 bar |
|
****允許壓力Pzul |
16 bar (同樣適用于帶安全薄膜的款式) |
|
出口壓力范圍Wh
（毫巴） |
Wh毫巴 |
彈簧編號 |
顏色 |
|
20 to 45 |
1 |
灰 |
|
45 to 100 |
2 |
黃 |
|
90 to 200 |
3 |
棕 |
|
150 to 300 |
4 |
淺紅 |
|
250 to 400 |
5 |
深紅 |
|
300 to 500 |
6 |
淺藍 |
450 to 600 |
7 |
白 |
550 to 800 |
8 |
綠 |
|
650 to 1000 |
9 |
黑 |
調節精度（RG）和
關斷壓力分類（SG） |
出口壓力范圍（毫巴） |
|
20 to 30 |
|
〉30 to 100
〉100 to 500
〉500 to 1000 |
口徑 |
DN25，DN50，DN80，DN100 |
連接 |
DIN PN16法蘭和ANSI 150 RF |
|
材料
|
閥體和SAV |
鑄鋼，球墨鑄鐵（DN80，DN100） |
|
薄膜外殼 |
鋼板 |
|
內件 |
鋁，黃銅，鋼 |
|
薄膜，墊片 |
丁腈橡膠 |
環境溫度范圍 |
-15℃到+60℃ |
功能合強度 |
依照DIN3380和DIN3381 |
|
DIN-DVGW登記號 |
DN 25 |
DN 50 |
DN 80 |
DN 100 |
|
85.01e042 |
85.03e042 |
85.04e042 |
85.05e042 |
|
| |
|
|
| |
|
口徑 |
閥座直徑 |
天然氣流量系數KG，
密度0.83 kg/m3 |
法蘭面間距mm |
DN 25 |
25
20
22 |
120
220
480
|
184 |
DN 50 |
25
31
41
50 |
400
800
1300
1600 |
254 |
DN 80 |
25
31
41
50
60
80 |
400
900
1500
1800
2700
4000 |
298 |
DN 100 |
25
31
41
50
60
80
100 |
400
900
1500
1800
3100
4500
5800 |
352 |
|
| |
|
|
| |
|
| |
|
|
| |
|

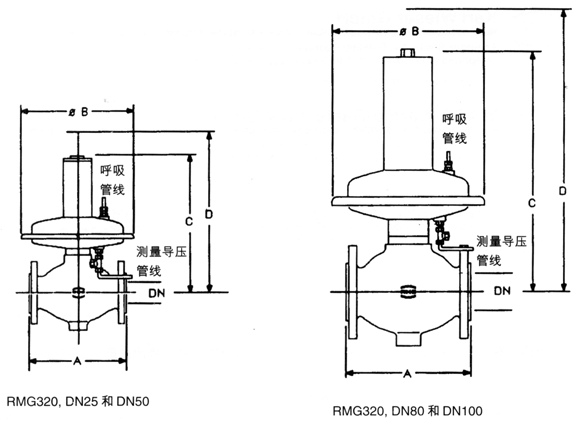

口徑 DN |
主閥閥體 |
帶薄膜組件的調壓閥
口徑2 口徑2 |
|
A |
C |
∮B |
D* |
C |
∮B |
D* |
|
25 |
184 |
375
|
297 |
465 |
- |
- |
- |
|
50 |
254 |
410 |
510 |
550 |
395 |
660 |
|
80 |
298 |
- |
- |
- |
630 |
800 |
|
100 |
352 |
- |
- |
|
| |
|
|
| |
|
薄膜組件口徑1
測量導壓管線
放空管線 |
適用于下面的連接*：
管子12×1.5(管子12×1.5，薄膜外殼外)
管子12×1.5(管螺紋 G1/2) |
|
薄膜組件口徑1
測量導壓管線
放空管線 |
適用于下面的連接*：
管子12×2(管子12×2，薄膜外殼外)
管子12×1.5(管螺紋 G1/2) |
|
| * 無黃銅件螺紋連接，用壓墊接頭DIN2353(不適用于放空管線到薄膜組件的連接) |
| |
|
|
| |
|
口徑DN |
帶薄膜組件的調壓閥 |
口徑1 |
口徑2 |
|
25 |
15 |
- |
|
50 |
33 |
36 |
|
80 |
- |
61 |
|
100 |
- |
67 |
|
| |
|
| |
 |
