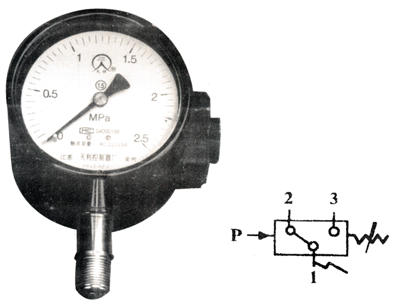

YTK-18-I型帶指示壓力控制器用于壓縮機、高壓開關、電廠、鍋爐、火車、輪船以及制冷設備自動控制，以及過程中的報警、保護等，并且是電接點壓力表理想的換代產品。
YTK-18-I型壓力控制器采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、致冷劑、油等介質。控制器的設定值可調、調節范圍為-0.1-6MPa。控制器灌油以提高搞震、搞沖擊性能。
單刀雙擲微動開關過程：
接線端1-3壓力上升至上切換值時接通
接線端1-2壓力上升至上切換值時斷開 |
|
| |
|
|
|
| |
|
| |
工作粘度 |
＜1×10-3m2/S |
開關元件 |
微動開關 |
外殼防護等級 |
IP65 |
環境溫度 |
-40℃～55℃ |
介質溫度 |
0～120℃ |
抗振性能 |
20m/S2 |
重復性誤差 |
≤1% |
精度 |
指示部分1.5 |
觸點容量 |
AC220V 6A(阻性)AC280V 3A(阻性) |
|
| |
|
| |
|
| |
序號 |
設定值調
范圍MPa |
切換差不大于MPa |
最大允許
壓力MPa |
開關切換次數
次/分 |
壓力傳感器材料 |
設定值范圍
下限 |
設定值范圍
上限 |
外殼 |
波紋管 |
1 |
-0.1-0 |
0.006 |
0.007 |
1 |
20
|
黃銅
|
不銹鋼OCr17Ni 14MO2(316L)
|
2 |
-0.1-0.1 |
0.007 |
0.008 |
1 |
3 |
-0.1-0.25 |
0.009 |
0.012 |
1 |
4 |
-0-0.1 |
0.007 |
0.008 |
1 |
5 |
0.01-0.25 |
0.009 |
0.01 |
1 |
6 |
0.02-0.4 |
0.03 |
0.03 |
2 |
7 |
0.03-0.6 |
0.03 |
0.035 |
2 |
8 |
0.03-1 |
0.03 |
0.04 |
2 |
9 |
0.05-1.6 |
0.07 |
0.08 |
5 |
10 |
0.05-2.5 |
0.08 |
0.09 |
5 |
11 |
0.05-4 |
0.5 |
0.9 |
6 |
12 |
0.05-6 |
0.6 |
1.3 |
8 |
|
| |
|
| |
序號 |
設定值調
范圍MPa |
切換差不大于MPa |
最大允許
壓力MPa |
開關切換次數
次/分 |
壓力傳感器材料 |
設定值范圍
下限 |
設定值范圍
上限 |
外殼 |
波紋管 |
1 |
-0.1-0 |
0.018-0.08 |
0.019-0.08 |
1 |
20
|
黃銅
|
不銹鋼OCr17Ni 14MO2(316L)
|
2 |
-0.1-0.1 |
0.019-0.1 |
0.021-0.1 |
1 |
3 |
-0.1-0.25 |
0.022-0.25 |
0.024-0.25 |
1 |
4 |
-0-0.1 |
0.015-0.08 |
0.016-0.08 |
1 |
5 |
0.01-0.25 |
0.002-0.2 |
0.02-0.1 |
1 |
6 |
0.02-0.4 |
0.08-0.25 |
0.08-0.25 |
2 |
7 |
0.03-0.6 |
0.08-0.5 |
0.09-0.5 |
2 |
8 |
0.03-1 |
0.09-0.8 |
0.1-0.8 |
2 |
9 |
0.05-1.6 |
0.17-1.2 |
0.19-1.2 |
5 |
10 |
0.05-2.5 |
0.18-2 |
0.2-2 |
5 |
11 |
0.05-4 |
0.08-2.5 |
1.3-2.5 |
6 |
12 |
0.05-6 |
1-4 |
1.6-4 |
8 |
|
| |
|
| |
|
| |
|
|
| |

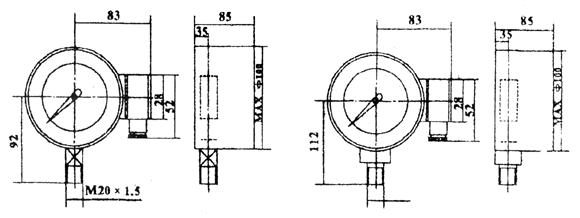

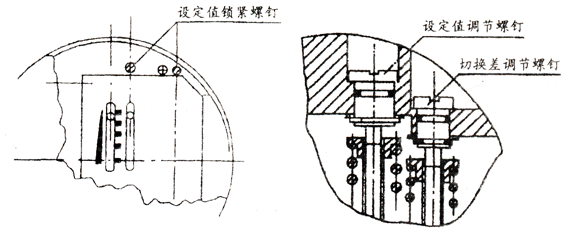

1.不可調切換差的控制器設定值調整步驟：
[例1]選用序號10控制器，將設定值鎖緊螺釘旋松，要求壓力上升至0.5MPa(上切換值)發出觸點信號，其操作步驟如下：
1.1 將電纜導線插入插頭中，電纜的另一頭接上萬用表。
1.2 將壓力加至0.5MPa，此值可從指示部分讀出。
1.3 順時針旋動調節螺桿，使設定值由大變小，直至開關觸點在0.5MPa處切換。
[例2]選用序號10控制器，要求壓力下降至0.5MPa(下切換值)發出觸點信號，具體操作步驟如下：
1.4 將電纜導線插入插頭中，電纜的另一頭接上萬用表。
1.5 將壓力加至0.5MPa，此值可從指示部分讀出。
1.6 逆時針旋動調節螺桿，使設定值由小變大，直至開關觸點在0.5MPa處切換。
1.鎖緊設定值鎖緊螺釘。
2. 可調切換差的控制器設定值調整步驟：
[例3]選用序號10控制器，將設定值鎖緊螺釘旋松，要求控制器上升至0.8MPa發出觸點信號，壓力下降至0.5MPa時返回。
2.1 將電纜導線插入插頭中，電纜的另一頭接上萬用表。
2.2 將壓力加至0.5MPa，此值可從指示部分讀出。
2.3 逆時針旋動調節螺桿，使設定值由小變大，直至開關觸點在0.5MPa處切換。
2.4 再逆時針旋動切換差調節螺桿，使切換差由小開始增大，直至壓力上升至0.8MPa觸點動作。
2.5 鎖緊設定值鎖緊螺釘。
|
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
|
|
| |
● 選用控制器，最好使預定的設定值位于控制器設定值調節范圍的中間部分，一般為調節范圍的20%-80%。
● 控制器若要安裝在室外，應給予足夠的防護，以免受環境劇烈變化，陽光直接輻射，腐蝕性氣體的浸入。
● 對于有壓力峰值及脈沖壓力的受控液體介質，可在控制器接口上安裝一個壓力沖擊阻尼器，以消除不利影響。
● 通斷電流不能大于額定值。
● 規格表中的切換差調節范圍是指保證提供的切換差，實際范圍可略寬。
● 安裝(或拆卸)控制器時，小心輕放。
● 安裝(或拆卸)必須用扳手夾持傳感器部分，絕對防止傳感器與開關殼體發生相對轉動。
|
|
| |
|
|
|
| |
| |
