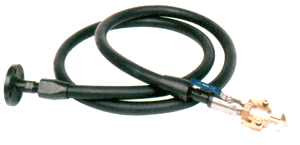

裝卸軟管是液化石油氣貯配站、液化氣槽車、液氨槽車必備的聯接管路，能方便地調整裝卸車的距離，具有法蘭連接，球閥及快裝接頭等附件，操作方便，安全可靠。 |
|
|
| |
|
| |
快裝接頭 |
膠管 |
法蘭及接頭 |
黃銅(液氨介質用不銹鋼304) |
鋼絲編織膠管(上海橡膠總廠) |
碳鋼不銹鋼 |
|
| |
|
| |
| |
|
|
| |

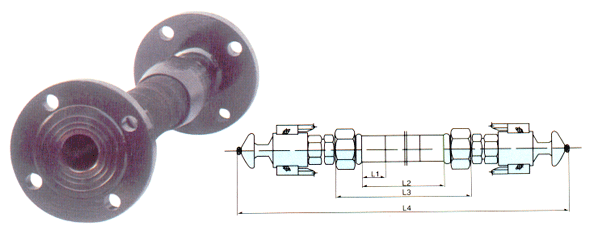

YGB(A)-25/40 裝卸管總成
通徑(DN)：25，50，80(mm)
壓力(PN)：2.5，4.0MPa
公稱長度：L2=用戶確定 |
|
| |
|
|
|
| |
|
| |
|
| |
PN |
DN |
D |
L1 |
L2 |
L4 |
2.5MPa |
25 |
115 |
39 |
用戶確定 |
L4=2×230 |
50 |
160 |
62 |
|
| |
|
| |
|
| |
| |
|
|
| |
快裝接頭是液化石油氣(液氨)儲罐站，液化氣(液氨)儲罐站，液化氣(液氨)槽車系統中起快裝作用，便于拆卸，接通，實現快速作業。
|
|
| |
|
|
|
| |
|
| |
公稱壓力PN |
2.5 |
MPa |
殼體試驗壓力PT |
3.75 |
密封試驗壓力PN |
2.75 |
適用溫度 |
-40～+80℃ |
適用介質 |
液化氣、液氨、丙烷 |
|
| |
| |
|
|
| |

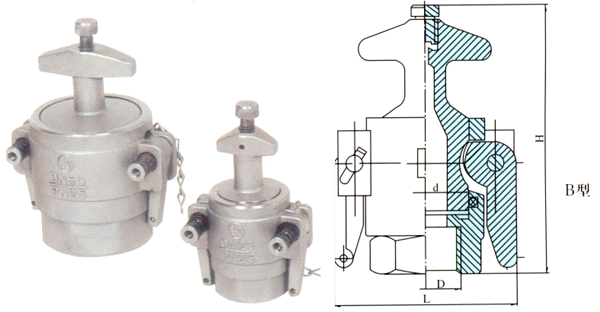

YKB(A)-25快速接頭
通徑(DN)：25，50(mm)
壓力(PN)：2.5MPa
材料：純銅、不銹鋼
|
|
| |
|
|
|
| |
|
| |
|
| |
PN |
型號 |
D |
L |
H |
d |
2.5MPa |
YKA(陽) |
Z1" |
76 |
96 |
∮38 |
Z2" |
106 |
110 |
∮65 |
YKB(陰) |
Z1" |
76 |
125 |
∮38 |
Z2" |
106 |
150 |
∮65 |
|
| |
