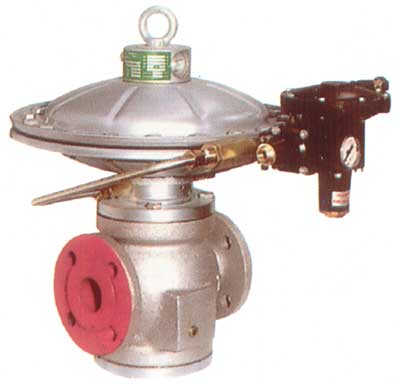

REVAL182是適用于中、低壓的指揮器控制式調壓器，它“失效時關閉”，即在下列情況下處于關閉狀態：
● 主膜片破裂；
● 指揮器膜片破裂；
● 指揮器回路無供氣。
REVAL182調壓器適用于經過濾的非腐蝕性氣體，包括天然氣、人工煤氣、液化石油氣、混氣等。
|
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
設計壓力 |
可達1.9MPa |
工作溫度 |
-10～60℃(可更高或更低) |
環境溫度 |
-20～60℃ |
進口壓力范圍bPe |
0.05～1.6 MPa |
出口壓力范圍Wh |
0.6～1200 kPa |
最小工作壓差 |
10 kPa |
精度等級RG |
可達2.5 |
關閉壓力等級SG |
可達5 |
供貨規格 |
DN25/40/50/65/80/100/150/200 |
法蘭 |
ANSI 150 RF B16.5或PN 16 UNI2282、DIN2633、GB9119.8 |
|
| |
|
| |
| |
|
|
| |

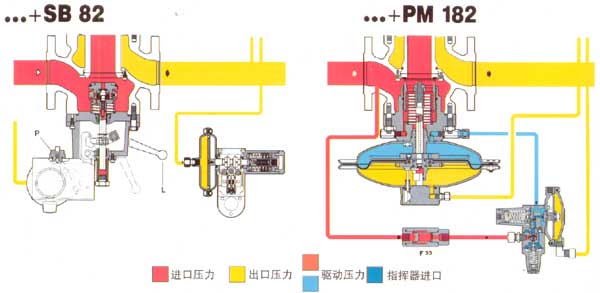

REVAL182的模塊設計使得在調壓器安裝好之后還能將“失效時關閉”的監控器PM182或緊急切斷閥和消聲器一起安裝在調壓器閥體上，而不需改變閥體長度及對接尺寸。
另外“頂部裝入”設計亦便于定期維修而無需將閥體從管線上拆下。
|
|
| |
|
|
|
| |
|
| |
閥體 |
全部規格：鑄鋼 ASTM A216 WCB
DN≤150：球墨鑄鐵 GS400-18 ISO 1083 |
膜片盒 |
沖壓碳鋼Fe37B UNI7070-72，ASTM A284-55TB |
膜片 |
橡膠布 |
閥座 |
鋼+硫化橡膠 |
密封件 |
丁腈橡膠 |
接頭 |
按DIN2353的鍍鋅碳鋼 |
|
| |
上述特性與材料均系對標準產品而言，可根據用戶要求提供具有特殊特性用特殊材料制造的產品。 |
| |
|
| |
| |
|
|
| |

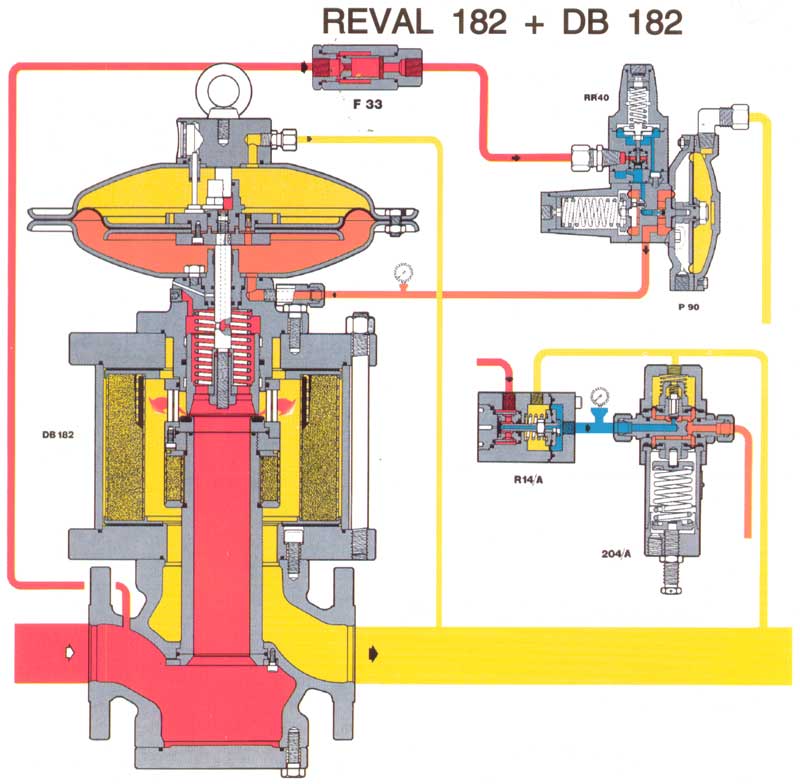

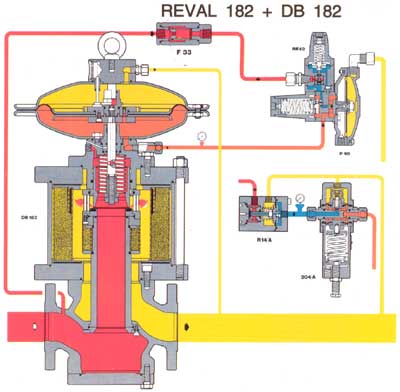

REVAL182調壓器是指揮器(導閥)控制式調壓器，出口壓力的變化通過放大控制主閥動作。它由主閥及指揮器系統組成。主閥膜片與閥桿閥瓣相連結而成一運動件。主閥的開度由膜片上所受的驅動壓力(指揮器出口壓力)、調壓器出口壓力、閥瓣上的彈簧力和運動件的重量間的平衡決定。引自調壓器進口腔的燃氣經過濾后在預調器中受節流，再經指揮器流至調壓器驅動室，最后通過膜片護盤上的陰尼器紀流至膜片上方并在調壓器出口返回燃氣管道中。
預調器是一只彈簧膜片式減壓閥。其膜片一側受預調器出口壓力作用，另一側受器出口壓力及彈簧力的作用，其平衡位置決定了預調器的流通面積，而流通面積的改變使通過的燃氣受到不同程度的節流，從而控制了預調器出口壓力。
指揮器也是一只彈簧膜片式調壓閥，其開度由指揮器運動件上所受的彈簧力與調壓器出口壓力間的平衡決定，而該開度決定指揮器出口的驅動壓力，于是驅動壓力也就是與調壓器出口壓力成一定關系了。
如果工作時進口壓力下降或流量增加，調壓器出口壓力就會降低，指揮器將指揮器開大，這樣驅動壓力上升，主閥閥瓣向上運動，增大調壓器的開度從而使調壓器出口壓力恢復至設定值。反之亦然。
|
|
| |
|
|
|
| |
|
| |
規格DN
|
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
1" |
1 1/2" |
2" |
2 1/2" |
3" |
4" |
6" |
8" |
Cg |
575 |
1350 |
2220 |
3990 |
4937 |
8000 |
16607 |
25933 |
|
| |
| |
|
|
| |

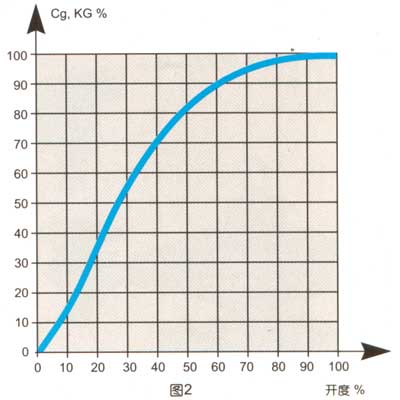

表內所列數值為調壓器全開時的閥系數Cg值，圖2給出的閥開度與Cg的關系曲線。
為了得到良好的性能，避免磨蝕，限制噪聲，建議將出口法蘭處的氣流速度限制在150m/s內。出口法蘭處的氣體速度計算式為：
V=364.9Qn/DN2×1-0.2P2/1+10P2
式中v-氣體速度m/s，DN-調壓器公稱尺寸mm
|
|
| |
|
|
|
| |
|
| |
| |
