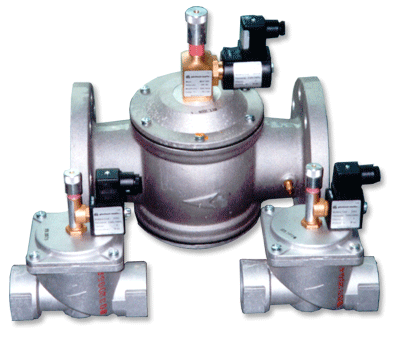

意大利MADAS(馬達斯)M16/RM N.A.系列家用普通型緊急切斷閥是新型的燃氣管道工程的安全配套裝置，家庭增設可燃氣體檢測報警器，當報警器周圍環境中存有溢出的可燃氣體并達到預定的濃度時，報警器就可發出聲光報警，同時給切斷閥脈沖信號，迅速自動切斷管道供氣，解除廚房里的后顧之憂。對家里有老人、兒童的家庭尤其有利。可靠的技術性能；極低的負荷損失；極高的安全性能；極佳的節能性能；快速切斷性能是本系列產品的五大特點。
制造標準：按照歐洲UNI EN161檢測規則和安全標準制造。 |
|
| |
|
|
|
| |
 |
| |
|
| |
控制類型 |
直動式操作 |
密封材料 |
NBR橡膠 |
結構 |
膜片密封閥座閥 |
閥體材料 |
黃銅 |
****工作壓力 |
500mbar-6bar |
適用范圍 |
煤氣、天然氣、液化石油氣等無腐蝕氣體 |
關閉時間 |
<1秒 |
打開方式 |
手動復位 |
電源電壓 |
AC220V/50HZ 27VA R=580Ω
DC24V 21VA R=26Ω
DC12V 20VA R=7Ω
|
防爆等級 |
Ex113G |
外殼防護等級 |
IP65 |
適應溫度 |
-15℃～+60℃ |
閥體材料 |
壓鑄合金鋁 |
連接方式 |
螺紋接口，符合ISO228/1標準 |
操作系數 |
不間斷輸出或脈沖型 |
控制方式 |
電磁型 |
電氣連接 |
插件(不分正負極) |
電壓公差 |
-10%～+10% |
|
| |
|
| |
| |
|
|
| |
M16/RM N.A系列(家用普通型)閥門是常開型脈沖觸發式電磁閥，具有事故自鎖及手動復位功能。
1.閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。
2.當有燃氣泄漏時，報警器報警，同時給電磁閥線圈通電，觸發閥門迅速關閉，并進入自鎖狀態。此時，即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開，以防事故防大。
3.處理完泄漏點以后，人工重新開啟閥門，才會恢復供氣。 |
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
| |
|
|
|
|
|
|
| |

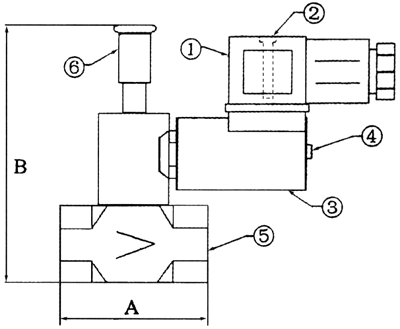

① 接線盒
② 固定接線盒螺絲
③ 電磁線圈 |
|
|
|
④ 固定線圈螺絲(平常不要動)
⑤ 閥體
⑥ 手動復位桿 |
|
| |
|
|
|
|
|
|
|
| |
型號 |
RO 02 |
RO 03 |
口徑 |
DN15(1/2") |
DN20(3/4") |
A |
55 |
55 |
B |
110 |
110 |
閥體凈重 |
0.75kg |
0.75kg |
|
| |
|
| |
| |
|
|
| |
當閥門被切斷，管道泄氣故障排除后，工作人員需要手動復位時，用力向上提拉手動復位桿，聽到“咔”的一聲，說明閥門完全被打開。此時，即使松開手，也不會再次切斷。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
在連接電源之前，請確認閥門額定功率與所供電功率是否相符。
(1)用一字螺絲刀擰松固定接線盒的螺絲；
(2)用手向上撥出接線盒，并將螺絲撥出；
(3)連接體上會發現如圖標示；
(4)用一字螺絲刀從OPEN處插入，將底盤撬開，就會發現有連接導線的三個螺絲；
(5)零線和火線對應連接在如圖所示螺絲1、2上， 所示是接地線；
(6)接線完畢后，恢復原狀，固定在電磁閥線圈上(注意：接線盒與線圈間橡膠墊必須墊好)。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1.不要用力擊打復位桿；
2.電磁閥不要被水淋濕；
3.嚴禁私自折卸閥門；
4.要由燃氣技術專業人員來檢修。檢修完畢后，必須檢測閥門是否漏氣，確認沒有問題的情況下，才能投入使用。 |
|
| |
|
|
|
| |
