G6、G10、G16、G25是嚴格按照ISO9001質量體系的要求生產的皮膜式燃?xì)獗恚韵铝刑攸c聞名于國際市場：
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
用于精確計量天然氣、液化氣和所有非腐蝕性氣體的體積。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
能滿足DIN、PTB、DVGW、CEN、VGN、OIML、EEC、EN1359等國際標準及GB/T6968-1997B級標準的要求。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
采用堅固耐高的防腐鋼體外殼及防化學和氣體腐蝕的輕便的獨立塑料計量機芯。合理新穎的設計，嚴格的原材料選擇，先進和自動化的裝配校驗設備，保證了G6、G10、G16、G25燃?xì)獗砭_的計量和很低的壓損及始動流量，可以明顯地降低輸配差。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
計數器字輪里預裝了永久性磁鋼，外殼預留了接口，可更新使用脈沖發生器（0.1m3/脈沖）
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

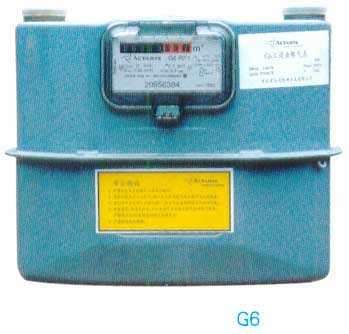

G6表鋼制鍍鋅外殼并噴涂環保型油漆以增強防腐功能，殼體整體鉚接（包括接頭部位）并通過DVGW標準的密封要求及DIN3374的防火要求，****工作壓力50kPa。

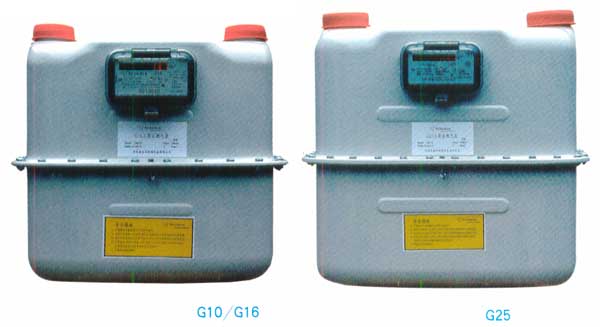

G10、G16、G25表為鋼制鍍鋅外殼并采用粉末涂層以增強防腐蝕功能，通過EN1359標準的防腐要求DIN3374的防火要求，上下殼均有加強筋，****工作壓力100kPa。
標準配備止逆裝置，磁性耦合輸出軸。計數器裝置防水、防塵、防盜。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
采用CAD/CAE最優化設計，結構緊湊，外形秀美。
|
|
| |
|
|
|
| |
|
| |
規格 |
G6 |
G10 |
G16 |
G25 |
最小流量(m3/h) |
0.060 |
0.1 |
0.16 |
0.25 |
****流量(m3/h) |
10 |
16 |
25 |
40 |
回轉體積(dm3) |
2 |
10 |
10 |
20 |
****壓力(kPa) |
50 |
100 |
100 |
100 |

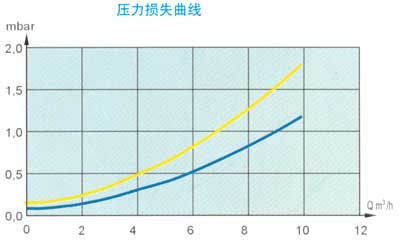

壓損(Pa) |
≤200 |
<200 |
<300 |
<300 |
實際壓損(Pa) |
180 |
110 |
230 |
280 |
工作溫度(℃) |
-20～50 |
-20～50 |
-20～50 |
-20～50 |
儲存溫度(℃) |
-40～60 |
-40～60 |
-40～60 |
-40～60 |
接頭螺紋 |
G11/4 |
G2 |
G2 |
G21/2 |
活接頭 |
G11/4→G1 |
G2→G11/2 |
G2→G11/2 |
G21/2→G2 |

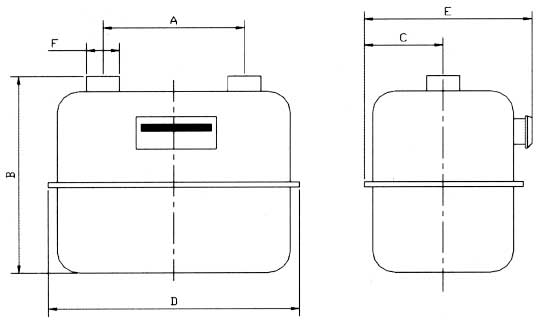

孔間距(Amm) |
250 |
280 |
280 |
335 |
安裝高度(Bmm) |
263 |
369 |
369 |
419 |
安裝厚度(Cmm) |
71 |
121 |
121 |
136 |
表體寬度(Dmm) |
325 |
391 |
391 |
449 |
總厚寬度(Emm) |
177 |
267 |
267 |
197 |
重量 |
3 |
9.5 |
9.5 |
13.3 |
|
| |
|
| |
|
| |
|
| |
|
| |
| |
|
|
| |
● 計量范圍（G6、G10、G16、G25）
● ****工作壓力
● ****工作流量
● 接頭中心距及螺紋規格
● 活接頭型號
● 脈沖發生器
|
|
| |
|
|
|
| |
