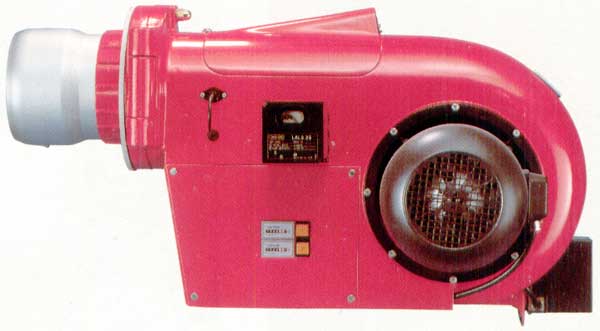

Monarch L型輕油燃燒器---開關元件側 |
| |
|
| |
| |
|
|
| |
威索(Weishaupt)Monarch型燃油燃燒器是全自動噴嘴壓力霧化式燃燒器，其結構設計細致，并在實際應用中久經考驗。此類燃燒器可滿足用戶對運轉安全性、功能可靠性及易于維修保養方面的要求。威索燃油燃燒器經樣機測試檢驗符合DIN4787第一部分之標準。
此類燃燒器的各種性能展示了其許多獨到之處，僅例舉如下：
● 使用范圍廣：15-460kg/h(178-5446kw)
● 全自動運行
● 燃燒效果好
● 燃燒器停機狀態下風門自動關閉
● 運行噪音小
● 可安裝內置開關元件（除RL,RMS型及三段火力燃燒器外）
● 9-11號燃燒器在打開后可向后取出燃燒頭
● 易于安裝、調試、維修及保養 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
此類燃燒器為整裝結構。燃燒器馬達通過一跟軸驅動鼓風葉輪及油泵。所有燃料及空氣的調節裝置均分布的顯而易見且易于操作。
燃燒器可向左或向右打開，從而簡便了燃燒頭、噴嘴及點火電及等部件的維護工作。 |
|
| |
|
|
|
| |
|

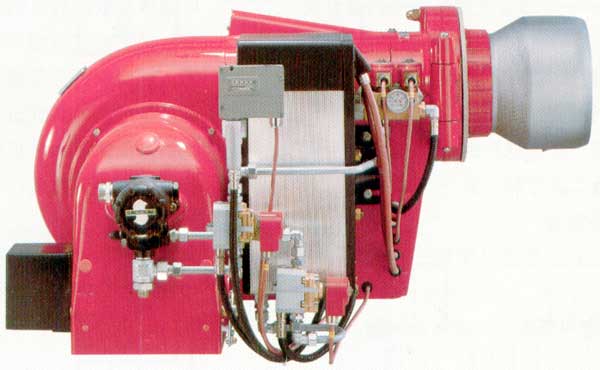

Monarch M/MS--重油燃燒器---油預熱器側 |
| |
|
| |
| |
|
|
| |
此類燃燒器可廣泛用于熱能裝置如熱水鍋爐、蒸汽鍋爐、熱風爐及各種工藝流程的加熱過程。
RL和RSM型燃燒器還可用于對熱量要求需要頻繁變化的裝置，如干燥及大型烘烤爐等。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
此類燃燒器可是用符合DIN51603標準的輕油，中質油及重油。
油品黏度：
對LR及RL型燃燒器為20。C時6mm2/s；
對M型燃燒器為50。C時75mm2/s；
對MS及RMS型燃燒器為100。C為50mm2/s。 |
|
| |
|
|
|
| |
|

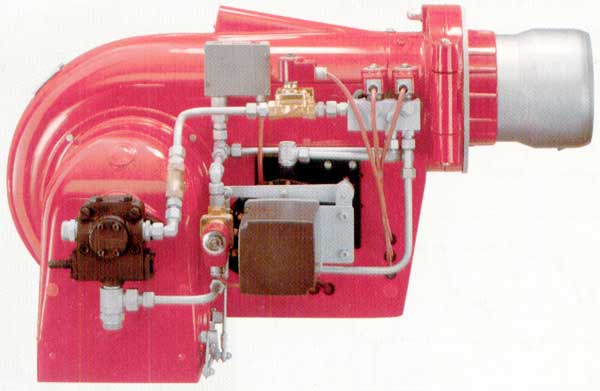

Monarch RL型--輕油燃燒器---復合調節器側 |
| |
|
| |
| |
|
|
| |
L、M及MS型燃燒器的調節是通過油量與風量的配合來進行的：
● 二級式——配有二個譬如努嘴及由伺服馬達控制的快速開啟的風門。
● 三級式——配有三個噴嘴及由伺服馬達控制的慢素開啟的風門。
RL及RMS型燃燒 器的調節式通過對燃燒器及風量進行連動調節來完成的。根據調節器及伺服馬達的不同可區分為：
● 滑動二級式（伺服馬達運行式為20秒）
● 比例調節式（伺服馬達運行時間為42秒）
在滑動二級式的調節中，可在燃燒器的工作范圍內確定大小兩個負荷點。燃燒器根據對熱量的要求在這兩個負荷點間滑動。因此油量不會在短時間內發生較大的變化。
通過在電控箱中裝入合適的比例調節器，燃燒器久可以按比例調節方式運行。比例調節型燃燒器可相應于熱量的要求在工作范圍內的任意點工作。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
燃燒器程控器用來控制燃燒器的自動運行并用其上連接的火焰監測裝置監測火焰。程控器可獨立提供以便裝入電控箱內，也可根據要求裝于燃燒器之內（另行計價）。
對收音機及電視機無干擾
在點火時產生的無線電干擾低于VDE-0875規范中的“N”級。
中質及重油在預吹風過程中，加熱過的油會流過噴嘴座及油管。由此，在點火時已噴出的油已均勻受熱。
運行噪音低：
威索燃燒器運行噪音小。所有燃燒器導風部件的設計均遵循空氣動力學原理。馬達轉子和鼓風葉輪都做過動態平衡。
對于燃燒器噪音有特殊要求的場合，我們設計了消音器，可使燃燒器的噪音降低約70%。
重油的燃燒
MS和RMS型重油燃燒器的額定功率不得低于100kg/h。此外，我們建議燃重油時盡量使用RMS系列燃燒器。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
標準配置的燃燒器不適合至于戶外。燃燒器的材料、結構和防護要求均要求其在室內運行。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 輕油、中質油及重油燃燒器
根據燃燒器的調節方式供貨范圍有所不同。在中質及重油燃燒器的供貨范圍中增加了油預熱器、循環式噴嘴座、溫控裝置、加熱元件（噴嘴座、分配件、壓力開關及油泵等處）、ROB調節裝置、壓力開關、濾清器及全金屬軟管。
● 二級式燃燒器
燃燒器外殼、帶限制開關的鉸接法蘭、法蘭密封墊、觀火鏡、燃燒器馬達、鼓風葉輪、油泵、兩個電磁閥及一個安全電磁閥、油管、噴嘴座及兩個噴嘴、燃燒頭、帶有風門及伺服馬達的風量調節系統、點火變壓器、點火電纜、點火電極、帶火焰監測裝置的程控器。
● 三級式燃燒器（僅輕油燃燒器）
與二級式燃燒器相比，三級式燃燒器的區別在于：三個電磁閥及一個安全電磁閥；慢速運轉的伺服馬達；帶三個噴嘴的噴嘴座。這一結構的燃燒器需要配置電控箱（9號以上）。
● 二級滑動式及比例調節式燃燒器
與二級燃燒器相比，二級滑動式及比例調節式燃燒器的區別在于：控制風量、油量連動調節的伺服馬達；調節盤；回油調節閥；壓力開關；濾清器（中質及重油燃燒器中）；程控器；比例調節儀（比例調節式燃燒器）。
|
|
| |
|
|
|
| |
|
|
| |
|
|
| |

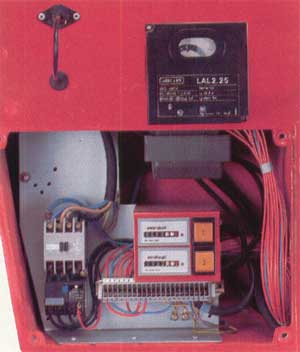

● Monarch型二級式燃燒器全內置開關結構
● 全內置開關結構中包括了燃燒器運行
所必需的全部元件：
1個第一級控制開關一一帶運行信號燈
1個第二級控制開關一一帶運行信號燈
1個接觸器
1個過載繼電器(僅對三相燃燒器)
● 根據客戶要求還可裝入計時器。
L9z型燃燒器內置開關標準配備星三角組合．由于內部空間原因無法加配計時器。配有內置開關的燃燒器為一整體結構．可即刻投入使用。
|
|
| |
|
|
|
|
| |
| |
|
|
| |
|
|
| |

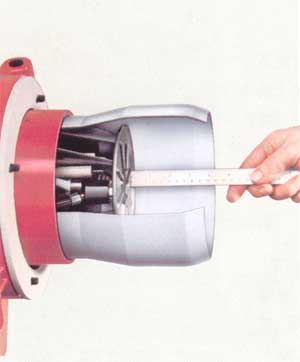

●可調節及取出的火焰筒
每臺鍋爐的實際使用狀態都有所不同．燃燒器則必須能夠適應各種情況以最經濟的方式運行。通過可移動的火焰筒能調節出相應于爐膛實際情況****的位置。
9至11號燃燒器在打開后，火焰筒可以與支架一起穿過鉸接法蘭向后取出。
|
|
| |
|
|
|
|
 |
|
| |
|
|
| |
|
|
| |

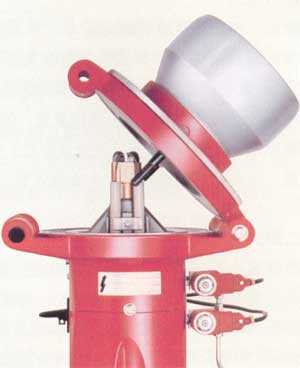

● 鉸接式燃燒器罩殼
鉸接法蘭使燃燒頭、噴嘴和點火電極的日常保養、拆裝變得非常方便。取出法蘭上的定位螺栓后．燃燒器即可打開。根據熱能裝置結構的不同(如在中心回焰式鍋爐中)，燃燒頭可能需要加長。此時，必須首先松開點火電纜及油管才能打開燃燒器。
● 油溫調節
中質及重油燃燒器中配有油預熱器(電加熱或介質加熱)，可將燃油快速加熱到霧化所需的溫度。其原理是，相對少量的油在較大的換熱面中流過，熱量得以迅速傳遞，并可防止局部過熱而使燃油焦化。
威索公司產品中有電加熱器及介質加熱器．以及兩者的組合。
|
|
| |
|
|
|
|
| |
|
| |
燃燒器
型號 |
類型 |
帶有內置開關
元件④訂貨號 |
無內置開關
元件③訂貨號 |
樣機編號 |
程控器 |
油泵 |
鼓風機
葉輪 |
伺服電機 |
L5Z |
D |
61156401 |
61156402 |
5G553/95 |
LAL2... |
J6 |
鍍鋅 |
-W-1055/23 |
L7Z |
D |
61176401 |
61176402 |
5G581/95 |
LAL2... |
J6/J7① |
無色 |
-W-1055/23 |
L8Z |
D |
61186401 |
61186402 |
5G595/96 |
LAL2... |
J7/TA2② |
無色 |
-W-1055/23 |
L8Z/2 |
D |
61186601 |
61186602 |
5G598/96 |
LAL2... |
J7/TA2② |
無色 |
-W-1055/23 |
L9Z |
D |
61196401 |
61196402 |
5G5601/96 |
LAL2... |
J7 |
綠色 |
-W-1055/23 |
|
| |
燃燒器電機
50Hz,2800 l/min |
電機保險
裝置 |
輸油軟管
直徑 |
長度
mm |
連接螺紋
軟管側 |
連接接頭
安裝側 |
重量
約kg |
DK08/90-2;3～220/380V;1.4kw; 6.0/3.5A |
10A |
13 |
1000 |
R1/2" |
R1/2" |
53 |
DK2-2;3～220/380V;2.6kw; 9.8/5.7A |
16A |
13 |
1000 |
R1/2" |
R1/2" |
73 |
DK3/115-2a;3～220/380V△;4.0kw; 8.0A |
25A(16A)⑤ |
13 |
1000 |
R1/2" |
R1/2" |
78 |
DK3/115-2;3～220/380V△;4.5kw; 10.0A |
25A(20A)⑤ |
13 |
1000 |
R1/2" |
R1/2" |
81 |
D132/120-2a;3～220/380V△;6.5kw; 13.5A |
36A(25A)⑤ |
13 |
1000 |
R1/2" |
R1/2" |
125 |
|
| |
| |
|
|
| |
① 耗油量超過140Kg/h選用J7泵代替J6泵
② 耗油量超過220Kg/h選用TA2泵代替J7泵
③ 無內置開關的燃燒器，隨機提供散裝的程控器以便裝入控制柜；也可根據要求將程控器裝在燃燒器上（另行計價）
④ 如按照TRD411標準安裝則需要獨立控制柜。這樣，內置開關元件就不需要了。
⑤ Y△一起動時.
|
|
| |
|
|
|
| |
燃燒器
型號 |
類型 |
帶有內置開關
元件③訂貨號 |
無內置開關
元件④訂貨號 |
樣機編號 |
程控器 |
油泵 |
鼓風機
葉輪 |
伺服電機 |
L7T |
D |
61179401 |
61179402 |
18483/89 |
LAL2... |
J6/J7① |
無色 |
-W-1055/80 |
L8T |
D |
61189401 |
61189402 |
18484/89 |
LAL2... |
J7 |
無色 |
-W-1055/80 |
L8T/2 |
D |
61189601 |
61189602 |
18485/89 |
LAL2... |
J7/TA2② |
無色 |
-W-1055/80 |
L9T |
D |
- |
61199402 |
18486/89 |
LAL2... |
J7/TA2② |
綠色 |
-W-1055/80 |
L10T |
D |
- |
68109402 |
18487/89 |
LAL2... |
J7 |
藍色 |
-W-1055/80 |
|
| |
| |
|
|
| |
① 耗油量超過140Kg/h選用J7泵代替J6泵
② 耗油量超過220Kg/h選用TA2泵代替J7泵，請注意TA2泵的接口數據。
③ 如按照TRD411標準安裝則需要獨立控制柜，這樣，內置開關元件就不需要了。
④ Y△一起動時.
|
|
| |
|
|
|
| |
