    氣體渦輪流量計測到的氣體體積流量是實際工作狀況下的體積流量(也叫工況流量)。由于氣體可以被壓縮，則標準體積流量應該是根據工況體積流量進行補償計算(校正)得到的。此時，要使用氣體的標準狀態(即溫度20~C，壓力一標準大氣壓)和氣體質量的相關參數。

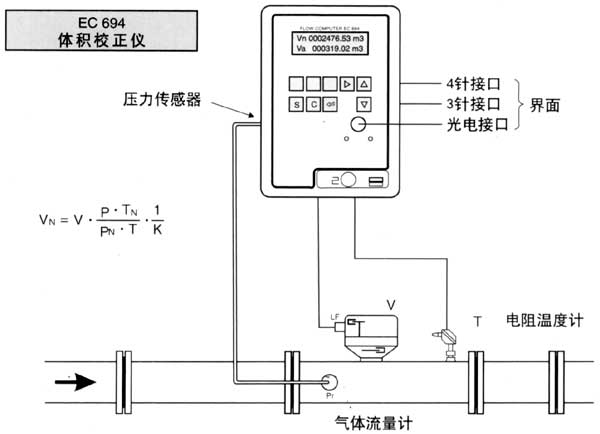

    EC694校正儀與渦輪流量計或羅茨流量計連接后可進行數據存儲、補償計算、作為二次儀表。補償計算是由EC694校正儀基于理想氣體狀態方程來完成。僅用該方程還不能滿足所有高精度氣體計量的需求，所以需要考慮真實氣體的特性，因此，可壓縮性因子K也被引入計算公式。

EC 694校正儀已經通過了中國國家質量技術監督局的計量認證，并獲得型式許可證。
EC 694校正儀已經通過德國的計量部門認證，作為體積校正儀，用于天然氣流量的數據存儲和二次儀表。

主存儲器
● 存儲最近一年的數據：
每天、每月實際工況流量和標準工況流量的峰值
● 存儲最近半年的數據：
每小時壓力和溫度的平均值、每小時累計流量
● 存儲最近一年的數據：
每天、每月溫度和壓力的平均值及相應累計流量
● 400條事件記錄(例如：故障信息)：
記錄當前的累計流量、平均壓力、平均溫度、平均可壓縮性系數、平均體積校正系數、平均流
速。
輔助存儲器
存儲720條信息，每條信息包括：
● 累計流量(實際工況流量、標況流量)
● 平均值(壓力、溫度、壓縮性因子、流量校正系數、實際工況流速、標準工況流速)，采樣
間隔可從1分鐘到7天自由選擇。
數據接口
有3個數據接口可供數據交換：
一光電接口，用來維護或讀數
一4針接口，可用于M總線，
一3針接口

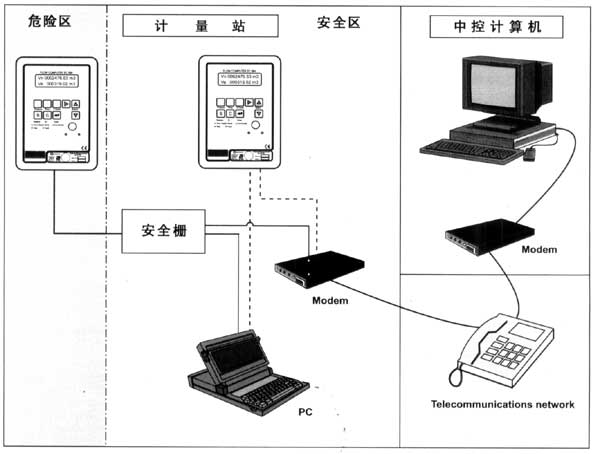

    以上2種電子接口可用于接打印機MODBUS總線、或RS 232接口。提取數據的方式有3種：
1．將M總線連接到4針接口，向控制系統傳送數據。
2．直接由PC機串行口經電子接口和光電接口提取數據。
3．經過調制解調器進行長距離數據傳輸后由工作站提取數據。
    當校正儀安裝在危險區域時，該接口需用安全柵與電子設備相連。當校正儀安裝在非危險
區域時，該接口可直接與電子設備相連。
可壓縮性因子
EC 694校正儀可壓縮性因子K的計算方法有以下幾種選擇：
一GERG 88S(標準)
一AGA-NX-19
一定義為常數
壓力傳感器和電阻溫度計
    壓力傳感器作為標準配置安裝在校正儀內部。也可根據用戶要求進行特殊設計將壓力傳感器配在校正儀外部。
    通常標準配置的電阻溫度計是Ptl000型，在外部供電的情況下也可使用Pt500或Ptl00型。
電池及供電設備
    EC 694的標準產品是使用2個鋰電池。電池壽命在輸入頻率低于1Hz且正常使用下大約6年。
不用打開校正儀外殼就可更換電池。
防爆保護
    如果采用電池或9．2V直流供電，則EC 694校正儀是本安防爆的，同時適用干l類區域。

EC 694體積校正儀為安裝提供如下選項：
一直接安裝在流量計上
一安裝于墻上
一安裝于臺子或架子上
一安裝于管線上
如果校正儀是和RMG流量計一起購買的，則校正儀可以在出廠前預先安裝在流量計上。

    所有的設定值、實測值、計算值都會存儲在一個易于查看的表格中。表格中的所有數據都可
以通過按鍵的方式調出來顯示。而且壓力、溫度、累計流量等主要參數可以通過快捷鍵調出來顯示。
    所有的數據都可以通過控制面板上的光電轉換接口讀出。也可以通過鍵盤和控制面板上的
光電轉換接口進行編程。儲存和二次計算的參數受到鉛封的保護，其它參數受到鉛封的保護，其它參數都是由密碼保護的。

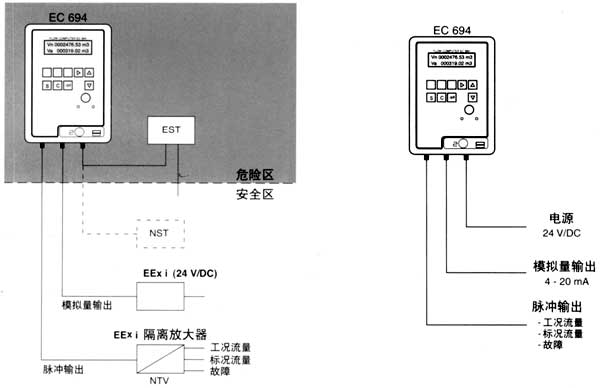

● EExI主電源箱：
安裝在墻壁上，可向電子校正儀輸出9．2V／DC主電源。
一用于危險區域：ESTl5型
一用于非危險區域：NSTl5型
● EExI電源箱：
24V／DC，可提供模擬量輸出4-20mA信號。此時校正儀需要使用主電源箱。

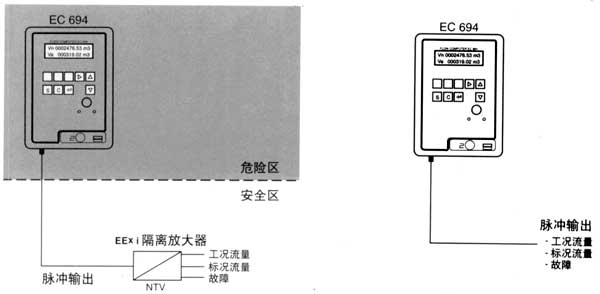

● 隔離放大器：
用于在危險區域隔離脈沖輸出。
紅外接口：
作為光電轉換器，在光電接口和計算機串行接口間進行數據傳輸。
安全柵：
用于供電裝置和安裝在危險環境中的設備電子接口之間的連接。
軟件：
用于提取存儲器的歷史數據和當前數據。
溫度套筒：
用于電阻溫度計。
三通測試開關：
用于壓力傳送。
