     TRZ03渦輪流量計符合DIN33800標準，適用于氣體流量計量。流量計機械表頭顯示工況壓力和溫度條件下的累計體積流量。
     氣流通過進口端的整流器后，作用在軸向安裝的葉輪上，葉輪的轉數和氣體的流速成正比，通過渦輪蝸桿及磁耦合機構將葉輪的轉動傳送至表頭計數器。

證書：TRZ03已通過了中國國家質量技術監督局的計量認證，并獲得型式許可證。它獲得了德國PTB及DVGW的質量認證：
EU approval                D81．7．211．10
Domestic approval          7．21 1／93．06
DVGW registration          NG-4702AK0004

測量范圍：****量程比l：30
在高壓測試條件下，量程比****可到l：50

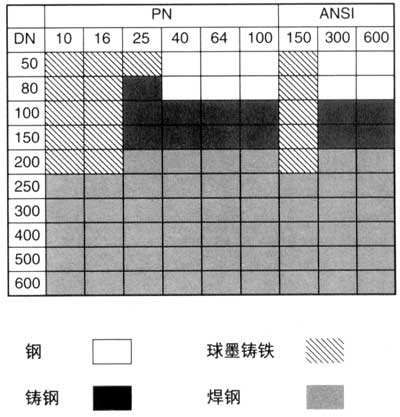

公稱直徑：DN50～DN600
壓力等級：PNl0～PNl00
           ANSI150～ANSl600
    另外，可以根據特殊要求提供更高壓力等級的特殊設計。
工作溫度：一10～+50℃
    另外，可以根據特殊要求提供更高或更低溫度工況的特殊設計。
防爆等級：脈沖發生器本安防爆，防爆等級：
           EEx ib iiC T6，因此，TRZ03渦輪表可以安裝在危險區。
防護等級：IP65
壓力取樣管：和Ec694校正儀中的壓力傳感器相連接。
表體上的溫度套管(選項)：插入電阻溫度計

在流體穩定下、無擾動的情況下：

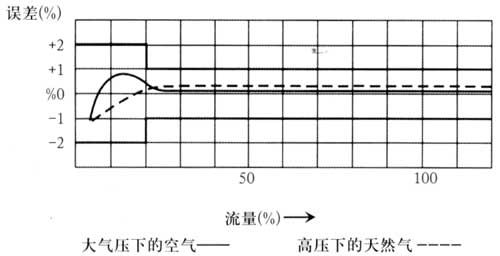

0.2Qmax～Qmax：±0.5%
Qmin～0.2Qmax：±1.0%
重復性： ±0．．1％
啟動流量：0．5％Qmax
氣體種類：TRz03渦輪流量計的設計標準適用于符合DVGW的所有氣體。所使用的材料適用于天然氣、精煉氣、液化氣及其混合氣、氮氣、二氧化碳、空氣及所有惰性氣體。
    對于腐蝕性氣體(例如：酸性氣體、乙烯)可提供特殊設計，包括PTFE內襯、特殊材質、特別潤滑等。
維護：所有渦輪流量計都配有潤滑油泵。
    潤滑油的加注必須遵循操作說明書。如果使用清潔氣體，可以每3個月注一次油；如果氣體中含有雜質或者有冷凝物，則必須較頻繁地加注潤滑油。
安裝及操作說明：管徑小于等于DN200時，TRz03流量計可安裝在任何方向(水平垂直)。管徑大于等于DN250時，TRZ03流量計只能水平安裝。

△P_A=△P·PN/0.083·P_A·（Q_A/Q_max）²
其中：
△P_A=實際工況條件下（P_A，Q_A）的壓力損失，單位kpa
△P=壓力為0.1Mpa時****流量情況下的壓力損失，單位kpa
PN=天然氣的標準密度kg/m3
P_A=工作壓力Mpa（絕對壓力）
Q_A=實際工況條件下的流量m3/h
Q_max=****流量m3/h

     標準產品的表頭裝有一個簧片接觸式LF低頻脈沖發生器。
作為選項：
1．可以安裝一個高頻脈沖發生器HFl．
2.渦輪表的葉輪上可安裝感應式高頻脈沖發生器HF3。
3.輔助葉輪上可安裝感應式高頻脈沖發生器HF2。

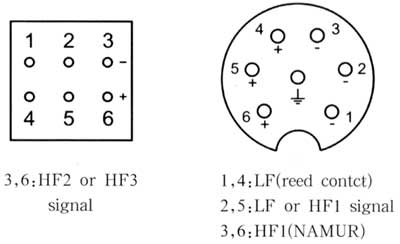

所有脈沖發生器是本安裝的，與其它裝置相連時應安裝隔離放大器。
脈沖發生器****頻率：
LF：0．3Hz HFl：300Hz
HF2：2.1KHz HF3：2.1KHz
HF2和HF3脈沖發生器信號問的相位移是180度。
壓力損失

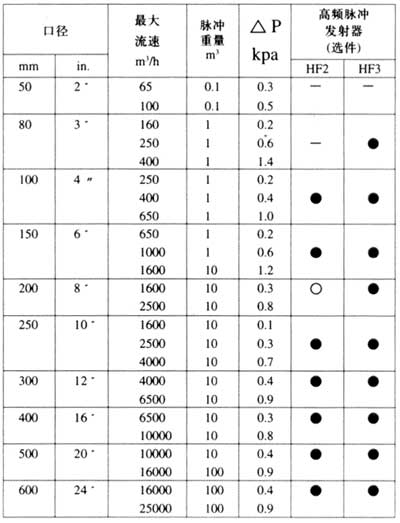

下表中的壓力損△P是天然氣在壓力0．1Mpa時****流量情況下的壓力損失。工況條件下的壓力損失可用以下公式計算：

說明：脈沖重量為工況下每個低頻脈沖的體積
-- 表示不能用
○ 表示不適用所有的壓力等級
● 表示適用所有的壓力等級

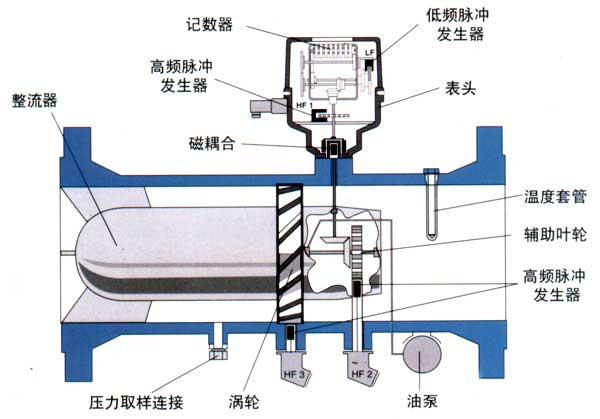

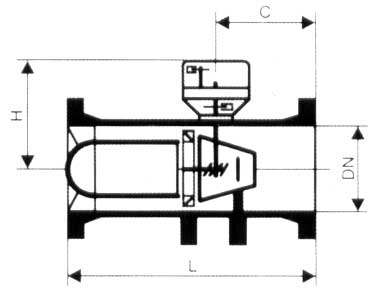

    流量計本體包括了帶有渦輪軸的測量系統。測量元件的上游安裝了整流器，能充分消除氣流的擾動和旋渦，使氣體平穩的通過測量元件。
    承壓側的渦輪產生的旋轉運動通過渦輪渦桿及磁耦合機構傳送到非承壓側的表頭，渦輪轉數經過表頭的齒輪機構被減速，減速比可通過選擇適當的可調節齒輪進行調整，機械計數器顯示出工況下的體積流量，同時輸出相應的低頻脈沖信號。
    在渦輪流量計的葉輪(HF3)和輔助葉輪(HF2)上輸出感應式高頻信號。輔助葉輪是一個凸輪，它與渦輪安裝在同一個軸上，能與渦輪同步工作。TRZ03-E設計為無機械表頭的渦輪流量計，它只能通過HF2和HF3轉發脈沖信號。

    渦輪流量計是精密的測量儀器械，在運輸、儲存及操作過程中要特別注意。不要堵塞下游管線及下游調壓站，這樣會產生過高的流速而造成渦輪的損害。
    渦輪流量計短期的****超負荷能力為1．2Qmax。這樣的負載情況應盡量避免，為了保護流量計要避免不必要的高流速。
    氣流要避免振動和跳動，并且減少異類顆粒、塵土及液體的含量。建議在渦輪流量計前面安裝過濾器和分離器。
    渦輪流量計的上游不應有影響氣流的因素。

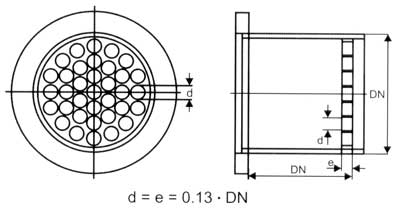

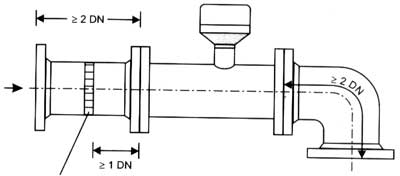

    在任何情況下上游需要2DN的直管段．下游如果是彎管，需要2DN的長度，否則不需要直管段．如果進口管的上游有強烈的氣體擾動(舉例來說，由一個調壓器造成氣體擾動)，建議使用孔板整流裝置，結果比不加孔板整流裝置時壓力損耗低2．5倍．收口或擴口裝置必須安裝在渦輪流量計上游，并且開角不能超過30.
    流量計必須安裝在有保護的地方．對室外安裝，必須采取適當的保護措施以避免直接的氣候影響。

注：木測量范圍：1：5
從DN80一DN300，壓力等級為PNl0／16的輪表裝有溫度套筒，用來放置溫度傳感器．
