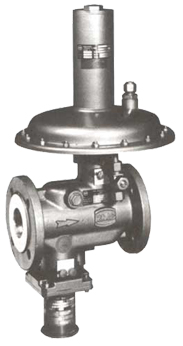

- 可用于市政，車間和工業裝置的供氣系統
- 適用于要求快速反應的調節系統（燃?xì)鉅t）
- 適用于天然氣和所有非腐蝕性氣體
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
- 入口壓力范圍大
- 可提供多種閥門口徑以改進可調比
- 閥門帶有入口壓力補償
- 配帶或者不帶一體化的安全切斷閥（SAV）
- 薄膜組件中帶安全泄壓閥（SBV）以防氣體外泄，或帶額外的安全薄膜
- 配有可更換的盒式組件（插入式）而易于維護
|
|
| |
|
|
|
| |
|
| |
****入口壓力Pemax |
16 bar
|
出口壓力范圍
|
Wh mbar |
彈簧編號 |
顏色 |
20 à 50 |
1 |
灰 |
45 à 100 |
2 |
黃 |
90 à 200 |
3 |
棕 |
150 à 300 |
4 |
淺紅 |
250 à 400 |
5 |
深紅 |
350 à 500 |
6 |
淺藍 |
450 à 600 |
7 |
白 |
550 à 800 |
8 |
綠 |
650 à 1000 |
9 |
黑 |
調節精度分類（RG）和
關斷壓力分類（SG） |
2.5
|
口徑 |
DN25，DN50，DN80，DN100
|
連接 |
DIN PN16法蘭
|
材料
|
閥體和SAV |
鋁合金，GGG（球墨鑄鐵）
|
薄膜外殼 |
鋼板
|
內件 |
鋁，黃銅，鋼
|
薄膜，墊片 |
丁腈橡膠
|
環境溫度范圍 |
-15℃到+60℃
|
功能合強度 |
依照DIN3380和DIN3381
|
|
| |
|
| |
口徑 |
閥座直徑mm |
天然氣流量系數KG，
密度0.83kg/m3 |
法蘭面間距mm |
DN25 |
20
33 |
200
480 |
200 |
DN50 |
20
33 |
200
500 |
230 |
DN80 |
25
31
41
50 |
400
850
1400
1750 |
420 |
DN100 |
25
31
41
50
60
80
100 |
400
850
1400
1750
3000
4200
4700
|
500 |
|
| |
|
| |
| |
|
|
| |
作為選件，RMG702型安全切斷單元可以安裝于調壓閥主體的上游側，已經使用的調壓閥即便未選此項仍然可以加裝切斷單元。下表中所列的切斷單元具有不同范圍的超壓和低壓釋放設定值此。
DN25和DN50：測量單元K1A DN80和DN100：測量單元K4和K5
|
|
| |
|
|
|
| |
測量單元
|
設定彈簧
|
超壓釋放 |
低壓釋放 |
編號 |
顏色 |
鋼絲直徑mm |
上部調整范圍bar |
下部調整范圍bar |
K1a
|
1 |
黃 |
2，5 |
0，005…0，1 |
|
2 |
淺紅 |
3，2 |
0，08…0，25 |
3 |
深紅 |
3，6 |
0，2…0，5 |
4 |
白 |
4，8 |
0，4…1，5 |
5 |
黃 |
1，0 |
|
0，01…0，015 |
6 |
白 |
1，2 |
0，014…0，04 |
7 |
黑 |
1，4 |
0，035…0，12 |
K4
|
2 |
淺紅 |
3，2 |
0，40…0，10 |
|
3 |
深紅 |
3，6 |
0，08…0，25 |
4 |
白 |
4，5 |
0，20…0，50 |
5 |
淺藍 |
1，1 |
|
0，005…0，02 |
6 |
黑 |
1，4 |
0，015…0，06 |
K5
|
3 |
深紅 |
3，6 |
0，20…0，80 |
|
4 |
白 |
4，5 |
0，60…1，50 |
5 |
淺藍 |
1，1 |
|
0，015…0，05 |
6 |
黑 |
1，4 |
0，04…0，12 |
|
| |
|
| |
|
| |

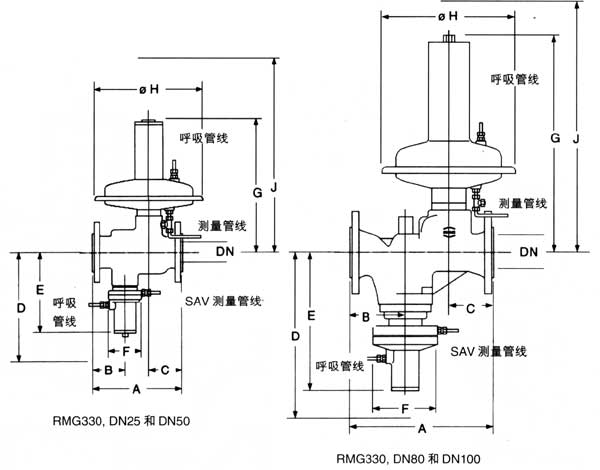

DN
|
主閥閥體 安全切斷單元
|
帶薄膜組件的調壓閥
|
口徑1
|
口徑2
|
A |
B |
C |
D |
E |
F |
G |
H |
J |
G |
H |
J |
25 |
200 |
66 |
66 |
350
|
230
|
max.
100
|
370
|
297
|
470
|
|
|
|
50 |
230 |
77 |
77 |
80 |
420 |
165 |
127 |
450 |
360 |
max.
∮180
|
450 |
510 |
600 |
395
|
660 |
100 |
500 |
175 |
150 |
420 |
330 |
|
|
690 |
850 |
|
| *）拆卸需要的空間 |
| |
|
| |
DN |
帶薄膜組件的調壓閥 |
口徑1 |
口徑2 |
帶SAV |
不帶SAV |
帶SAV |
不帶SAV |
25 |
10，5 |
9，5 |
- |
- |
50 |
12 |
11 |
- |
- |
80 |
28 |
21 |
42 |
35 |
100 |
- |
- |
46 |
39 |
|
| |
|
| |
|
| |
