●具有機械計數器以及電子脈沖變送器的氣體渦輪流量計
●高精度用于貿易交接的CT型和用于工業生產的IM型
●通過OIML-R32的認證
●對直管段要求短（前直管段只需2D）
●符合歐洲最嚴格的制造標準
●合于符合DVGW規范的所有氣體
●多種配置和配件
●可提供完整的計量方案（如流量計量系統和流量計量撬） |
|
| |
|
|
|
| |
| |
|
|
|
|
|
| |
| |
|
|
| |
●Vemmtec氣體渦輪流量計的設計是為了滿足高精度的氣體流量測量。特殊的設計有利于減少氣體擾動（如漩渦）和降低壓力損失。
●提供多種配件設備如：PTZ糾正儀、安全柵、前后直管段。
●在流量計工作時，通過8位的機械計數器顯示氣體的流量。高/低頻率的脈沖信號可以直接連接到流量計算機進行流量計算。
●IGTM-CT氣體渦輪流量計通過了多個國家權威機構的認證。
●可根據用戶特殊的應用或精度要求，提供相應的產品和服務。
|
|
| |
|
|
|
|
| |

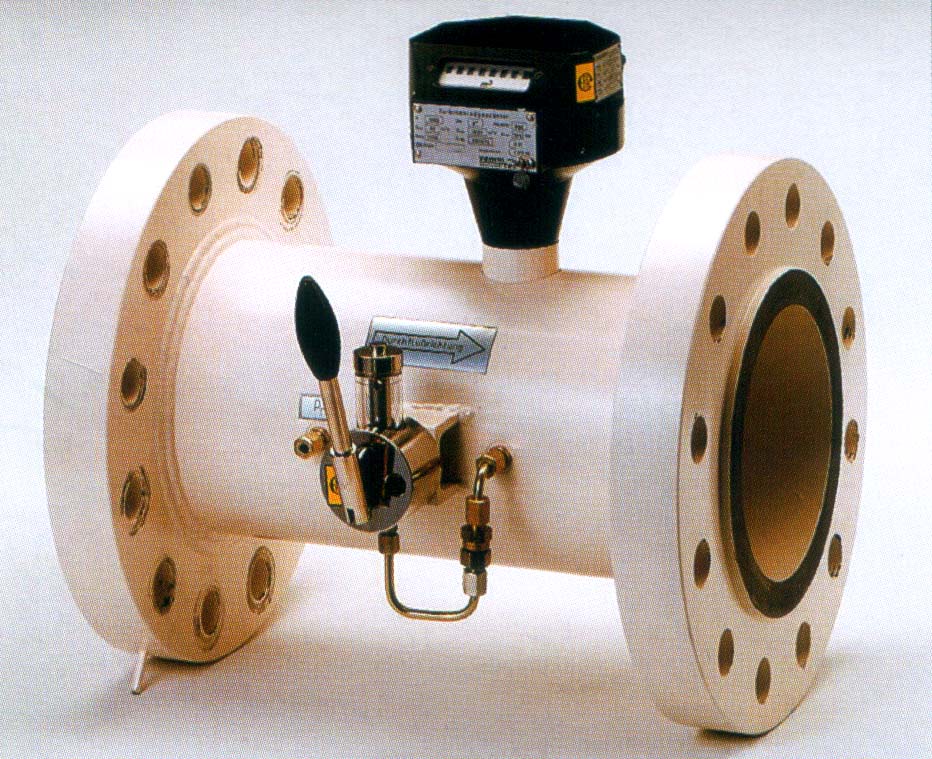

| 帶潤滑系統長表 |
|
|

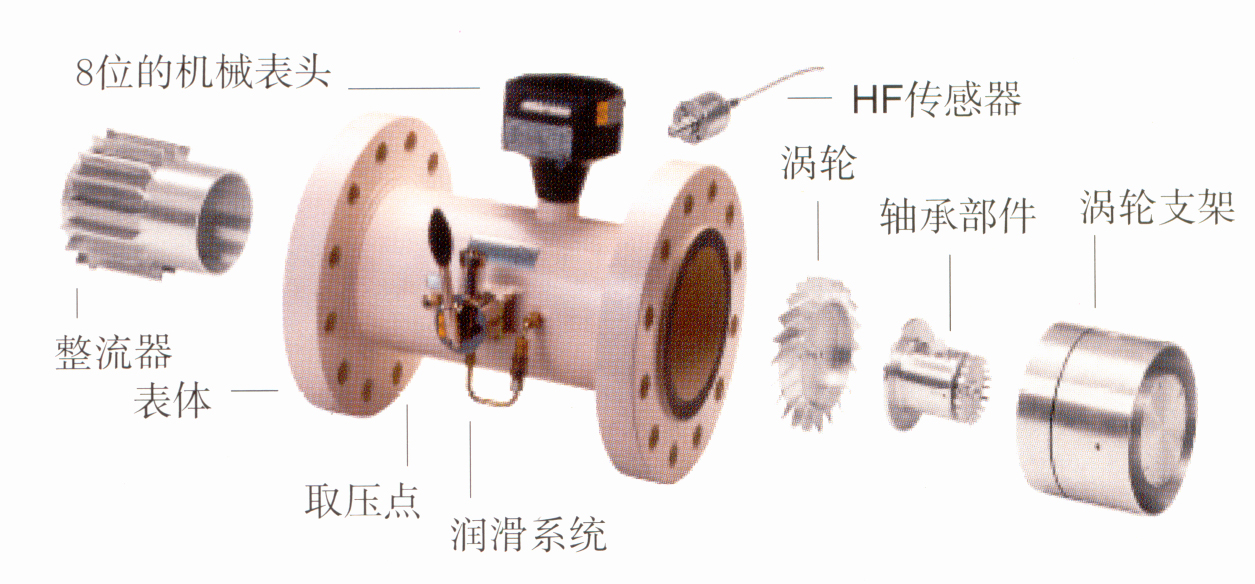

| 主要部件圖 |
|

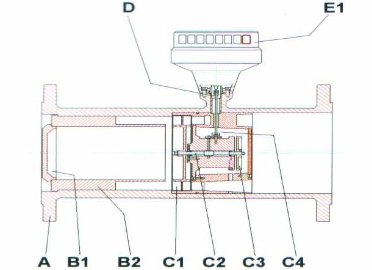

剖面圖 |
|
| |
| |
|
| |
特 點： |
| |
●具有8位數字機械計數器以及電子脈沖傳感器的氣體渦輪流量計
●高精度用于貿易計量的CT型長表
●標準的金屬整流器
●標準的潤滑系統
●通過OITM-R32認證，有效減少氣體擾動和降低壓力損失
●前直管段只需2D
●符合歐洲最嚴格的制造標準及多個國家的認證
●適用于符合DVGW規范的所有氣體
●可配置PTZ修正儀、流量計算機，安全柵、前后直管段等多種配件
●提供出廠組裝標定證書
|
| |
|
| |
| |
|
| |
規 格： |
| |

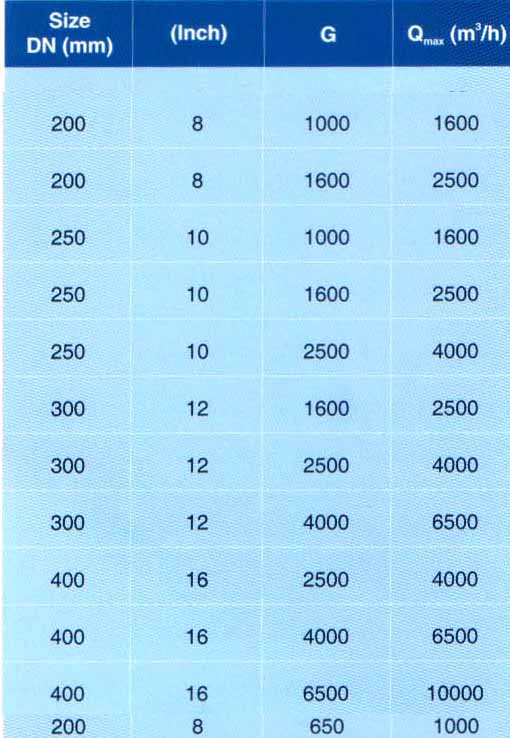

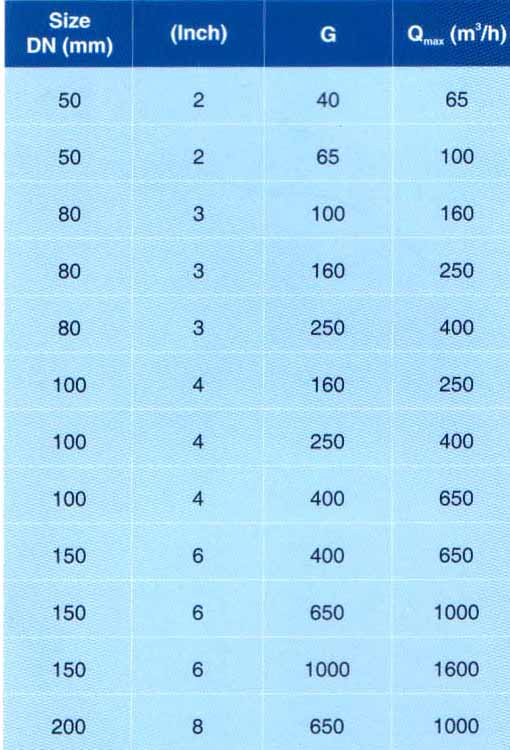

●流量范圍：10～10000立方米/小時(工況流量)
●直徑：DN50～DN400(2"～16")
●表體長度：3D
●壓力范圍：PNl0～PNl00
ANSll 50～ANSl600
●過超載范圍：符合ENl2261超載際準
●溫度：-10～60℃
●防爆等級：EEx ia IIC T4...T6
|
| |
|
| |
| |
|
| |
精 度： |
| |
●符合EC精度標準
●能提供更高精度
●可重復性：0.1%
●量程比：直徑DN80(3")或以上，量程比為1:20可提供量程比1：30或1：50的產品。在高壓下，量程比可調高。以上量程比是在大氣壓情況。如果工作壓力大于大氣壓，Qmin會更小。
|
| |
|
| |
| |
|
| |
構成材料： |
| |
●表體：球墨鑄鐵或碳鋼
●整流器：鋁
●葉輪：鋁
●測量頭和軸承部件：鋁
●軸承、軸和聯軸關節：不銹鋼
●齒輪：不銹鋼和合成材料
●計數器和計數器金屬板：鋁
|
| |
|
| |
| |
|
| |
表頭和脈沖發生： |
| |
●表頭為標準的8位機械計數器
●脈沖信號標配：低頻Reed開關(頻率1脈沖=O.1，1或10立方米)
中頻傳感器(頻率40-190 Hz)
●可選的表頭傳感器：第二低頻Reed開關
●可選的表體高頻傳感器：在渦輪葉輪上或在輔助葉輪上的第一和第二高頻傳感器(頻率600—3300 Hz)
|
| |
|
