| 功能 |

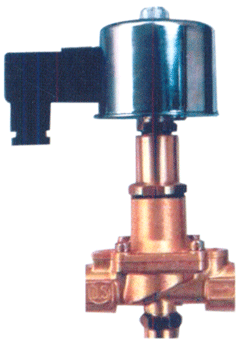

二位二通電磁閥，常閉(NC),先導操作 |
| 連接
|
螺紋 |
G1/2"-G1"1/4 青銅直管螺紋；不銹鋼管螺紋 |
法蘭 |
PN 16-PN 40 (DN 15-DN 32) |
| 公稱通徑 DN(mm) |
15-32 |
| 介質 |
低溫流體(液態或氣態） |
| 氮(N2) 氧(O2) 二氧化碳(CO2) 氬(Ar) |
| 工作壓力 |
0.1-6 |
| 流體溫度(℃) |
-200-+90 |
| 環境溫度(℃) |
-30-+60(-20+40 EExdIIC防爆) |
| 黏度(mm⒉/s) |
40 |
| 流量系數Kv |
40-308(i/mn 水 △P=1 bar) |
| 標準電壓 |
AC:12、24、48、110、220、380 V/50 Hz(~)
DC:12、24、48、110、220 V(=) |
| 閥體材料 |
青銅或不銹鋼(304L) |
| 選項 |
防爆(EExd IIC),限位開關,除油和油脂(用于氧氣),NPT螺紋,特殊法蘭 |
| |
|
|
|
|
|
|
|
|
| |
原理 |
強制先導式低溫電磁閥 活塞設計 |
內件 |
黃銅類型：不銹鋼閥座，活塞為青銅，電磁管為不銹鋼
不銹鋼類型：閥體及活塞為304L 電磁管為303 |
密封 |
閥座：金屬/金屬 外部：EPDM+金屬/金屬
|
|
| |
|
| |
|
電壓(Volt) |
電磁回路 |
功耗 |
操作因數 |
絕緣等級 |
防護等級 |
接線盒類型 |
電纜接口 |
開啟 |
保持 |
AC:12、24、48、110,220 V (50 HZ) |
AR |
45VA |
30VA |
100% |
B |
IP 65 |
ISO4400
可移動接線盤 |
PG11 |
DC;12、24、48、110、220 V |
20W |
20W |
100% |
|
選項：防爆電路(EExdII)-AC60 Hz
|
|
| |
|
| |
型號 |
螺紋 |
法蘭 |
工作壓力 |
閥座
Φ
(mm)
|
Kv
I/mn
<△P=1bar> |
連接 |
尺寸mm |
重量
Kg |
G" |
DN
mm |
螺紋 |
法蘭 |
A |
H |
L |
L |
B |
P |
NbΦ |
法蘭 |
螺紋 |
| |
| 青銅-NC懸掛活塞 |
KBMF-BR |
9500 |
9501 |
0.1-6 |
13 |
44 |
1/2" |
15 |
90 |
260 |
68 |
100 |
95 |
65 |
4*14 |
1.5 |
3.0 |
KBMF-BR |
9502 |
9503 |
20 |
100 |
3/4" |
20 |
90 |
270 |
85 |
110 |
105 |
75 |
4*14 |
2.0 |
3.5 |
KBMF-BR |
9504 |
9505 |
25 |
152 |
1" |
25 |
90 |
290 |
100 |
125 |
115 |
85 |
4*14 |
2.5 |
5.0 |
KBMF-BR |
9506 |
9507 |
32 |
308 |
1"1/4" |
32 |
90 |
295 |
116 |
140 |
140 |
100 |
4*14 |
4.0 |
7.5 |
不銹銅-NC懸掛活塞 |
KCMF |
9520 |
9521 |
0.1-6 |
13 |
38 |
1/2" |
15 |
90 |
267 |
80 |
130 |
95 |
65 |
4*14 |
2.5 |
4.5 |
KCMF |
9522 |
9523 |
20 |
80 |
3/4" |
20 |
90 |
285 |
92 |
150 |
105 |
75 |
4*14 |
3.0 |
5.5 |
KCMF |
9524 |
9525 |
25 |
110 |
1" |
25 |
90 |
290 |
110 |
160 |
115 |
85 |
4*14 |
5.0 |
7.5 |
KCMF |
9526 |
9527 |
32 |
160 |
1"/1/4 |
32 |
90 |
315 |
127 |
220 |
140 |
100 |
4*14 |
7.5 |
11.5 |
|
| |
