產品特點

	●維護成本低 　　●維護周期長 　　　－部件之間摩擦小 　　　－材料選用考究 　　　－結構簡單 　　●裝拆簡便 　　　－閥體可在線維護 　　　－座圈檢測方便 　　●根椐需要可選裝如下附件 　　　－各種型號的傳感器 　　　－遠程關閉控制器 　　　－閥芯位置指示器 　　　－閥芯開關傳感器 　　●技術參數周詳 　　　－符合現行標準 　　　－多種語言版本 　　●再現性好、精度高 　　　－滯后性小 　　　－受溫度影響小				●結構模塊化 －壓力傳感器、控制結構和閥體互為獨立模塊。 －不同尺寸和壓力等級的切斷閥具有相同的傳感器和控制結構 ●閥座設計獨特（專利產品） －座圈抗腐蝕性強，維護周期長 －低溫條件下閉合嚴密 ●動行安全可靠 －防震性好－動態部件維護周期長 －單懸掛式閥芯 －壓力感應回路短 ●復位按鈕反應靈敏 －出現以下情況切斷閥將自行關閉 －管道內壓力突然變大或變小 －膜片破裂 ●雙控結構 －一個標準的切斷閥加裝一個觸發器可以同時監控兩級調壓器的出口壓力

技術參數
	綜合數據

類型	BAAI HSV086 (公稱直徑1~12"）
	BAAI HSV086 (公稱直徑≥16"）
壓力等級	ANSI 300、NASI 600、ANSI 900（**）
****壓力	50 bar(ANSI 600)
工作溫度	-20℃~60℃
環境溫度	-30℃~60℃
超壓范圍	3~49.5 bar(ANSI 300),3~90 bar(ANSI 600)
欠壓范圍	0.7~10 bar(*)

HSV086流量系數

公稱直徑		Cg值
英寸	毫米
1"	25	480
2"	50	1950
3"	80	4300
4"	100	7050
6"	150	15100
8"	200	26060
10"	250	40800
12"	300	60050

HSV086尺寸（毫米）和重量（千克）

公稱直徑		ANSI 300		ANSI 600		ANSI 300/600
英寸	毫米	L	重量	L	重量	H
1"	25	203	30	216	33	555
2"	50	267	45	292	45	615
3"	80	318	65	365	70	655
4"	100	356	105	432	115	665
6"	150	445	195	559	210	715
8"	200	559	295	660	320	867

DIN3381分級

超壓保護精度	AG1： 20~90 bar
	AG2.5 ： 3~20 bar
欠壓保護精度	AG5： 0.7~20 bar
產品通過DIN-DVGM認證

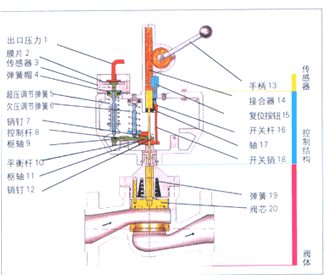

HSV086型切斷結構圖		HSVS086型切斷結構圖

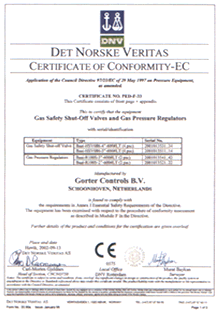

認證圖

BAA1" ANSI 1500型切斷閥的出廠合格證		HSV086型切斷閥的出廠合格證
