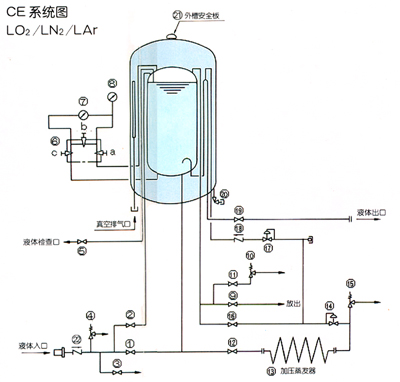

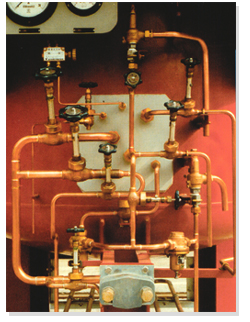

| 截止閥11/16 |
升降式止回閥18/22 |
 |
 |
| 升壓調整閥14 |
降壓調整閥17 |
 |
 |
| 氣動緊急切斷閥 |
三通球閥10/11 |
 |
 |
| 減壓閥 |
液位計閥6/abc |
 |
 |
| 組合式長軸截止閥1+2+22 |
長軸截止閥1/2/3/5/9/12/19 |
|
1 |
下部液體入口閥 |
長軸截止閥 |
11 |
安全閥根部閥 |
截止閥 |
2 |
上部液體入口閥 |
長軸截止閥 |
12 |
升壓閥 |
長軸截止閥 |
3 |
排放口閥 |
長軸截止閥 |
13 |
蒸發器 |
|
4 |
充裝管線安全閥 |
|
14 |
自動升壓閥 |
升壓調整閥 |
5 |
檢液閥 |
長軸截止閥 |
15 |
升壓管線安全閥 |
|
6 |
a:上部液位閥
b:下部液位閥
c:平衡閥 |
液位計閥 |
16 |
升壓氣相閥 |
短軸截止閥 |
17 |
回流管線閥 |
降壓調整閥 |
18 |
回流管線止回閥 |
升降式止回閥 |
7 |
壓力表 |
|
19 |
液體出口閥 |
長軸截止閥 |
8 |
液位計 |
|
20 |
真空檢測閥 |
|
9 |
排放口閥 |
長軸截止閥 |
21 |
外槽安全板 |
|
10 |
罐部安全閥 |
|
22 |
液體進口止回閥 |
升降式止回閥 |
|
| |
 |
|
| |
| |
|
|
| |
ACE是高級低溫電子計量裝置，整套系統包括：高品質低溫液體流量計、安裝組件和頭。選購件有：專用便攜式打印機、壓力探頭和遠程數據傳輸用的電子計數器。該系統用于工廠和槽車輸送液氮(LIN)，液氧(LOX)，液氬(LAR)、液化天然氣(LNG)、液化石油氣(LPG)、二氧化碳(CO2)以及其它低溫液體的計量和記錄。
主要用途包括：
(1)低溫、超低溫液體的出廠精確計量；
(2)確保槽車行車安全的精確裝載計量；
(3)用戶接收裝置的購入精確計量；
(4)低溫液體生產過程的精確計量
根據系統的配置情況，ACE可進行許多種計量。操作員可用選擇鍵來選擇如下顯示變量：·輸送總質量；·累積總質量；·輸送總體積；·累積總體積；·體積流量；·質量流量；·液體溫度；·液體壓力；·液體密度；·日期和時間；·檢查跟蹤；
如果用戶所選擇的固定的溫度，并且壓力和密度參數已經通過設定方式輸入，那么一個體積計量系統就可以用作質量流量的計量。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
·流量計線性化使精度提高到±0.1%
·帶有操作員幫助提示，使操作簡單易行
·容積測定方式采用了溫度、壓力和密度編程
·溫度補償系統(選購)
·保存和打印校準記錄
·在交貨文件和報告上打印時間和日期
·故障報警信息
·口令安全，可防止未經許可接觸設定值和維修方式
·有預防維修通知
·檢查跟蹤支持
·具有許多自檢措施，方便維修和解決問題
·32字符的字母數字顯示器
ACE系統設計先進，性能卓越、使用方便，且成本低，能夠?qū)ζ胀ㄝ斔偷牡蜏毓I(yè)氣體進行精確的計量，同時具有報告打印輸出功能。控制面板設計簡捷，便于操作人員使用，能夠迅速從顯示器發現信息，易于跟蹤。利用其先進的補償方法能夠根據實測溫度和壓力缺省值得出液體的密度。ACE具有先進的記錄與通訊功能，通過串行打印或計算機通訊可以獲得各種輸送變量、相關參數和維修記錄等記錄。
美國豪法流量及控制有限公司創建于1969年，制造品質卓越的渦輪流量計和相關過程儀表。Hoffer低溫工業提供渦輪流量計已有25年，開辟了渦輪流量計在低溫工作領域的工業性應用。其設計令使用壽命延長，而且可靠性好，并壅對低溫產品進行溫度補償。今天，數以萬計的豪法產品在世界各地的工業裝置上運行。
|
|
| |
|
|
|
| |
|
| |
|
|
| |
● 低溫工業中液體和氣體用渦輪流量計
據報道，渦輪流量計是工業用途中最精確的流量計。Hoffer可提供多種渦輪流量計規格，以及流量范圍和實物配置供客戶選擇。針對低溫工作的設計考慮到要方便維修。所以無需特殊培訓即可維護Hoffer流量計。Hoffer低溫渦輪流量計采用獨特的自潤滑軸承，它提高流量計在具有不良自然潤滑的流體中的使用，例如液氫。事實上，這種軸承用于氣體時效果更為卓越。Hoffer流量計的設計允許氣體自旋而不會損壞流量計。制造材料也能確保與氧氣相容。
● 體積測定和補償系統的比較
泛泛而言，流量計量系統可以分為體積型和質量型。體積型流量計量系統測量流體的體積，單位為加侖或公升。質量型流量計量系統的測量單位是磅或公斤。Hoffer既提供體積一的計量系統，也提供質量流量的計量系統。
● 溫度補償
大多數流體的密度總是隨溫度變化的，這個特性使得密度可以通過溫度測量推導出來。將體積流量乘以在連續取樣的基礎上推導出來的密度，就可以計算出一個理論性的質量流量。利用Hoffer的專利性補償原理，在低溫流體的補償器中可獲得±0.25%的精度。
● 在什么情況下使用溫度補償？
在質量流量或輸送數量的重量比輸送的體積更為重要時即應該采用償。在壓力傳送拖車上和大多的用戶配氣站上必須使用溫度補償。HDBK 44指出，所有的都是按質量單位來計費，為什么不讓你的儀表也按這些單位顯示讀數，并在提高精度的同時簡化計費方法呢？ |
|
| |
|
|
|
