適用范圍
意大利FiorenIini壓力穩壓器是屬直動式穩壓器．它主要通過出口
壓力和預先設定的調整彈簧間的直接比較值來調整穩定出口壓
力。影響出口壓力變化的最低及最高進口壓力變化由穩壓器內置
三重安全隔膜來保障。
一切穩壓器均內置超壓減負管．并在進口處附有RP 1／4”螺紋
接口測壓孔塞及過濾裝置。
技術參數
●工作壓力范圍：+2 5 mba一+500 mbar(0．25 l<pa一50 l<pa)
●進口****允許壓力：Ps 1 bar(100。Kpa)
●穩壓范圍：5—300 mbar(0．5 l<pa一30。Kpa)(參照彈簧圖)

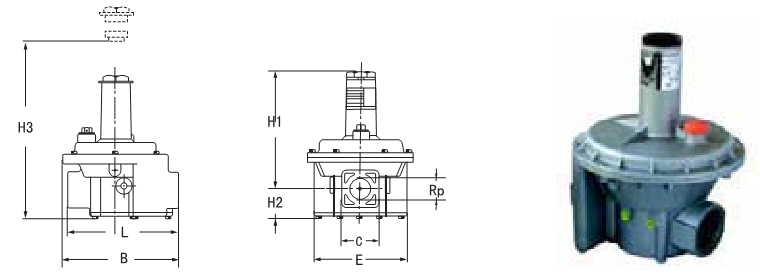

●螺紋接口：1／2”“2”

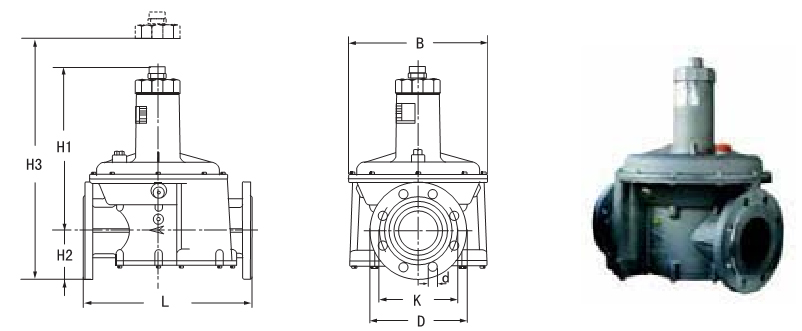

●法蘭接口：DN25”DNl00
●穩壓精度：±1 5％
●關閉壓力：進口設定壓力的SG 1 5％一25％
●使用氣體：天然氣(LNG)、液化石油氣(LPG)、城市煤氣、沼氣、無 腐蝕性氣體及空氣
●適用溫度：一1 5”600C
●壓力等級： PN l
●螺紋及法蘭規格：DlN2999 lS07／1 DlN2633 PN 1 6
●燃氣等級：1“2、3
●過濾等級：≤50 μm

材 質
本體及蓋：鋁合金UNl 5076／3051
膜片及密封：腈基橡膠(Nitrilic rubber)DlN 278—3535／1
內部構成：Delrin—aisi304
選用要素
穩壓器的流量不能按產品的接口直徑來選定．一定要按動作差壓
來選定．要注意這一點
選定穩壓器的三要素：
①進口壓力 ②出口壓力 ③流量
注：安全隔膜上標記之流量．已考慮不可預測之差壓
選擇步驟及注意事項
進口壓力不能超出進口****允許壓力．為達到****工作效果．壓力降應為氣體通過穩壓器因摩擦而產生的壓力損失(△P)。(見壓
力損失一流量曲線圖表)
壓力損失△P=進口壓力(P1)與出口壓力(P2)的差值
例如：進口壓力P1_30mbar． 出口壓力P2=25 mbar． 流量Q=100Nm3／h(天然氣)
選擇適用穩壓器如下：
1)計算壓力損失△P=30—25=5 mbar
2)從縱軸(壓力損失)上查找到5 mbar這一點劃一條水平線直到與從流量值(天然氣100Nm3／h)引出的垂線相交于一點。
3)此點右邊線所示穩壓器即可
