| 產品簡介 |
|
| |
| |
|
|
| |

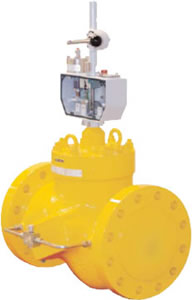

HSV086
● HSV086系列切斷閥是廣泛應用于燃氣輸配系統、燃氣管網和工業氣體調壓系統的高可靠性安全切斷閥。
● HSV086的前身-SV086已經在世界各地成功應用超過25年，并以其高品質和廣泛的適用性贏得了全球用戶的青睞。與SV086相比，HSV086是在其基礎上，利用現代技術顯著改進和完善了的新一代產品。
● HSV086系列安全切斷閥主要有以下兩種類型：
- HSV086：標準型，公稱直徑從1”到12”
- HSVS086：具有兩級釋放裝置，公稱直徑從16”到24”
● 以上兩種類型均提供超壓和虧壓切斷保護，并采用模塊化設計。配有標準控制結構和感應元件，都可適用于100 bar的工作壓力。公稱直徑達到12”，壓力等級達到ANSI 2500。 |
|
| |
|
|
|
|
| |
|
| |
| 產品特點 |
|
| |
| |
|
|
|
|
| |
>> 極低的維護成本
> 維護周期長
- 部件之間摩擦力極小
- 材料選用考究
- 結構簡單，部件少
> 裝拆簡便
- 專利閥體可在線維護
- 閥座密封圈檢查簡單方便
> 維修備件極少
>> 結構模塊化
- 壓力傳感器、控制結構和詞體互為獨立模塊
- 不同尺寸和壓力等級的切斷閥具有相同的傳感器和控制結構
>> 閥座設計獨特(專利閥座)
- 閥座密封圈抗腐蝕性強，維護周期長
-即使在低溫條件下仍可保證關閉嚴密
>> 極高的安全性和可靠性
- 不受任何振動影響
- 動態部件維護周期長
- 單懸掛式閥芯(HSV086)
- 直接壓力感應式
|
|
>> 在線性好，精度高
- 滯后性小
- 受溫度影響小
>> 具備就地緊急切斷按鈕
- 當取壓信號管堵塞時可用
- 當感應元件膜片破裂時可用
>> 雙控結構
- 一個標準的切斷閥加裝一個觸發器可以同時監控兩級調壓器的出口壓力，實現兩級切斷。
>> 根據需要可選裝如下附件
- 各種型號的壓力傳感器/調節彈簧
- 遠程關閉控制器
- 閥芯位置指示器
- 閥位遠傳傳感器
>> 技術參數周詳
- 符臺現行標準
- 多種語言版本
>> 快捷的供貨周期
- 常規型號空運四周內交貨 |
|
| |
|
|
|
|
|
| |

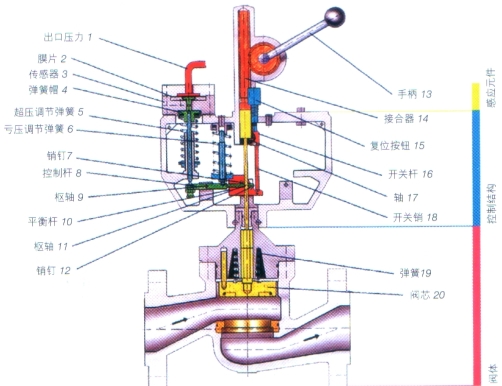

| HSV086工作原理 |
|
| |
| |
|
|
|
|
| |
● HSV086具有超壓和虧壓保護功能。虧壓保護也可防止膜片破裂。
超壓保護
● 當作用在傳感器(3)上的出口壓力(1)高于調節彈簧(5)和(6)設定的****壓力值時，膜片(2)下移，并帶動控制桿(8)繞樞軸(9)逆時針旋轉，銷釘(7)上移，使平衡桿(10)繞樞軸(11)向右
旋轉。
● 這樣，平衡桿(10)支撐的開關銷(18)下移，開關桿(16)繞軸(17)轉動(軸(17)是與碉芯(20)相連的閥桿支點)。當開關桿(16)旋轉90°時，安裝在閥體上的關閉彈簧(19)推動閥(20)開始關閉。
● 閥芯開始關閉時，閥芯下游壓力開始降低直至降低到出口壓力值。入口和出口壓力差作用在閥芯(20)上，產生一個附加關閉壓力使閥芯進一步趨于關閉，切斷閥被鎖定。此時，即使出口壓力(1)低于****超壓切斷壓力設定值時，閥芯仍保持關閉。
|
|
虧壓保護
● 當作用在傳感器(3)上的壓力(1)低于彈簧(6)設定的切斷壓力值時，膜片(2)上移，使調節彈簧(5)頂部的彈簧帽(4)壓在控制結構外殼上，而與膜片(2)之間失去作用。這樣，切斷壓力僅由調節彈簧(6)確定。
● 這時，控制桿(8)推動銷釘(12)下行，使平衡桿(10)像超壓保護時一樣向右旋轉。開關桿(16)和闊芯(20)的動作與超壓保護的情況相似。
● 如果膜片破裂，閥芯將以相同的方式關閉進行切斷保護。
復位
● 當故障排除，并且作用于閥芯(20)上的壓力達到平衡后，則需手動開啟閥門復位，操作方法如下：向下(里)推動手柄(13)，并使其順時針轉動，同時，按住(下)復位按鈕(15)開啟閥門。閥門開啟后，彈簧推動操作手柄回到起始位置，接合器(14)與操作手柄(13)脫開。
|
|
| |
|
|
|
|
|
| |
|
| |
| HSVS086工作原理 |
|
| |
| |
|
|
| |
● HSVS086的第一步操作動作與HSV086相同，但第二步不同。當標準控制裝置(8)脫開，控制桿(10)將繞樞軸(4)向右旋轉，旋轉15°后，軸套(2)脫離閥桿(5)，閥芯(6)關閉。閥芯(6)和閥(5)因受重力和來自關閉彈簧(11)的力而被推入闊座內。
● 當故障排除，并且作用于閥芯(6)的壓力達到平衡狀態時，首先將標準控制裝置(8)復位。然后進行第二步復位。通過手輪(1)可輕易地將閥門(6)打開。
|
|
| |
|
|
|
|
|
HSVS086型切斷閥結構圖 |
|
|
| |
| 技術參數 |
|
| |
綜合數據 |
型號 |
BAAI HSV086(公稱直徑 1-12'')
|
| BAAI HSV086(公稱直徑 ≥16'') |
壓力等級 |
ANSI150,ANSI300,ANSI600,ANSI1500 |
****壓力 |
**bar ANSI150,50bar ANSI300,100bar ANSI600,**bar ANSI1500 |
工作溫度 |
-20℃～60℃ |
環境溫度 |
-30℃～60℃ |
超壓范圍 |
**bar ANSI150,3-49.5bar ANSI300,3-95bar ANSI600,**bar ANSI1500 |
虧壓范圍 |
0.7-10bar |
|
| |
HSV086流量系數 |
公稱直徑(英寸/mm) |
Cg 值 |
1''25 |
480 |
2''50 |
1,950 |
3''80 |
4,300 |
4''100 |
7,050 |
6''150 |
15,100 |
8''200 |
26,060 |
10''250 |
40,800 |
12''300 |
60,050 |
|
| |
DIN 3381/EN14382 分級 |
精度等級 |
AG 1:20-95bar |
超壓保護 |
AG 2.5:3-21bar |
精度等級 |
|
虧壓保護 |
AG 5:0.7-10bar |
產品通過 DIN-DVGW 和 CE認證
|
|
| |
HVS086尺寸和重量 |
公稱直徑(英寸/mm) |
ANSI 300 |
ANSI 600 |
ANSI 300/600 |
英寸 |
mm |
L |
重量 |
L |
重量 |
H |
1'' |
25 |
203 |
30 |
216 |
30 |
555 |
2'' |
50 |
267 |
45 |
292 |
45 |
615 |
3'' |
80 |
318 |
60 |
356 |
65 |
655 |
4'' |
100 |
356 |
105 |
432 |
115 |
665 |
6'' |
150 |
445 |
195 |
559 |
210 |
715 |
8'' |
200 |
559 |
295 |
660 |
320 |
867 |
10'' |
250 |
662 |
455 |
787 |
490 |
995 |
12'' |
300 |
711 |
600 |
838 |
660 |
960 |
|
| |
材料規格(標準閥) |
部件 |
材質 |
部件 |
材質 |
|
A352-LCC(QT)或同等材料 |
觸發器 |
不銹鋼 |
|
1''/DN25：S355N或同等材料 |
膜片 |
丁腈橡膠帶加強尼龍 |
頂部法蘭 |
S355或A352-LCC(QT) |
動態O形圈 |
氟橡膠(Viton) |
閥塞
|
S355N或同等材料 |
靜態O形圈 |
丁腈橡膠(NBR) |
閥桿 |
不銹鋼 |
感應無件 |
S355N或同等材料 |
閥座密封圈 |
不銹鋼 |
|
|
|
欲要更詳細資料，請來電索取 |
