一、概述
JLQ系列羅茨氣體流量計，是計量經管道的氣體流量的容積式儀表。具有工作壓力范圍大，流量量程寬，精度高，體積小，安裝維修方便，使用可靠等特點。同時對流通介質的適應性強，可廣泛用于天然氣、人工煤氣、惰性氣體、空氣等氣體的流量計量。是國內外城市煤氣、油田化工、科學研究等部門的理想流量計量裝置，對企業的現代化管理、經濟核算及節約能源等方面起著重大作用。流量計基型主要由測量和積算兩大部分組成，能就地批示累計流量，根據需要可以配置發訊機構，以滿足遠距離流量測量。
氣體流量計經二次儀表配套使用，可適應不同的大氣條件，經過溫度和壓力補償，達到標準狀態下的流量的計量精度，并且便于計算機聯網集中監控。
|
|
|
二、工作原理

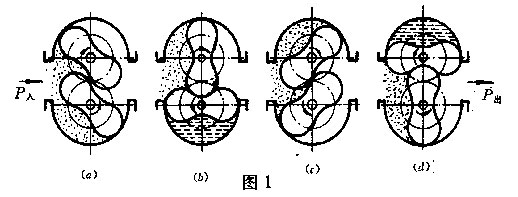

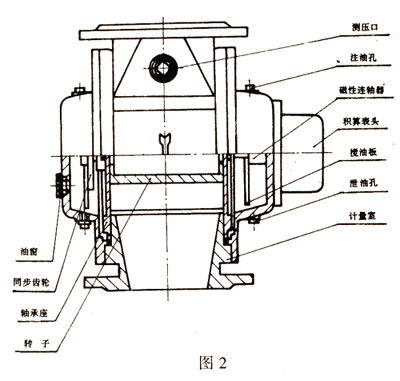

JLQ氣體流量計，主要由殼體、共軛轉子和減速計數裝置等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P入>P出）作用下，兩轉子交替承受轉動力矩。轉子每轉動一周，則輸出四倍計量室有效的容積的氣體流量，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到積算指示計數器，從而顯示輸出氣體的累計何種流量，其計量過程和工作原理如圖1所示（圖中公表示了四分之一周期），流量計的示值誤差通過更換掛輪來調整（注意：該項調整工作，出廠檢驗前已完成，并達到了誤差要求，用戶不必自行再調），流量計轉子滾珠軸承處，設置有特殊潤滑裝置。圖2為流量計內部結構式的示意圖。 |
|
|
|
 |
|
|
三、型號規格及技術參數

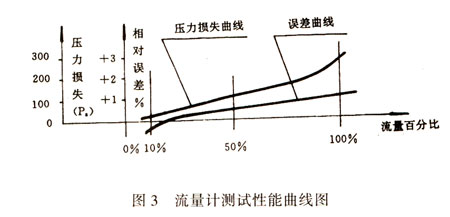

JLQ系列羅茨流量計具有容積式氣體流量的典型誤差曲線和壓力損失曲線，詳見圖3，其各種規格的主要技術參數均列于表1
|
|
|
|
|
|
|
