★ 鋼瓶專用燃氣球閥專業認證合格
★ IS09001(2000版)質量認證
|
|
|
| |
| |
|
| |
| |
|
|
| |
● 適配各類燃氣泄漏報警器
● 三維可調支架和大扭矩，使機械手能適配4分、6分、1寸、1.25寸、1.5寸和不同型號的新舊燃氣球閥。
● 也適用于其他氣體、液體閥門自控。
● 用于管道燃氣球閥，無需更改燃氣管道原設計配置，新舊燃氣管道均適用，安裝維修也可以不用麻煩燃氣公司。
● 配以燃氣鋼瓶專用球閥，用于瓶裝燃氣的自控。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 直流12V、24V，交流12V安全電壓；絕緣、密封、阻燃外殼；抗無線電干擾。
● 燃氣泄漏報警時，快捷可靠自動關閉入戶總閥，徹底切斷氣源，高度安全。
● 電動、手動兼容，使機械手能自動及按鈕電動開關，在停電、維修時可手動開關閥門，倍增安全方便。
● 使用方便，壽命長。
|
|
| |
|
|
|
| |
|
1、概 述
2、選型指南
3、技術參數
4、安裝指南
|
5、使用指南
6、處警指南
7、故障指南
8、售后服務 |
|
|
|
|

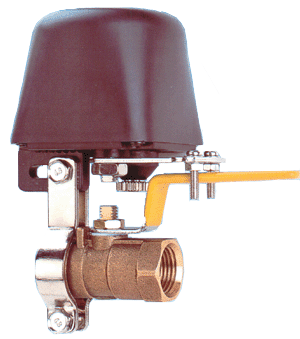

 SS2015系列閥門控制機械手示意圖 |
|
| |
|
| |
| |
|
|
| |
適用范圍：
·用于燃氣管道球閥的自動控制、電動和手動開關。
·配以燃氣鋼瓶專用球閥，可用于瓶裝燃氣的自動控制。
·可和各類燃氣報警器聯接配套。
·也適用于其它氣體、液體等閥門自控的各種場合。
性能特點：
·適配性
三維可調支架和大扭矩，使機械手能適配4分、6分、8分、l時、1．25時、1．5時不同型號的新舊燃氣球閥。安裝方便，無須更改燃氣管道原配置，用戶可自行安裝。
·安全性
采用直流或交流12V、24V安全電壓；自動關閥動作快捷可靠，報警時自動關閉入戶總閥，徹底切斷氣源，高度安全；采用絕緣密封阻燃外殼；抗無線電干擾；特別采用專利技術的電動、手動轉換離合器，使機械手能自動及按鈕電動開關，在停電、維修時可手動開關閥門，倍增安全
·結構緊湊，外型美觀
為確保您安全、正確使用，在安裝使用前，請您務必詳細閱讀本說明書。
|
|
| |
|
|
|
|
|
|
|
|
| |

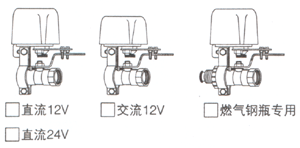

閥門控制機械手型式
直流12V或24V為‘‘+”紅、“一”黑色引線；
交流12V為 紅、黑色引線，與燃氣報警器的輸出自動關閥引線聯接。
|
|
|
| |
|
|

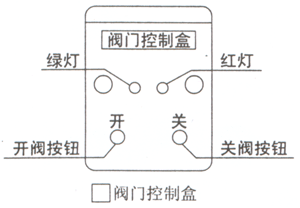

閥門控制盒
|
習慣于入戶總球閥常開的用戶， 無須選用閥門控
制盒。
習慣于經常關閉 入戶總球閥的用戶，可選用本閥
門控制盒。
DC+端子接燃氣報警器DCl2V或24V電流輸出“+”極
DC-端子接燃氣報警器DCl2V或24V電流輸出“一”極
OFF端子接燃氣報警器DCl2V或24V高電平／正脈沖自動
關閥輸出信號
OUT+端子接機械手“+”紅色引線
OUT-端子接機械手“一”黑色引線
|
|
|
| |
|
| |
| |
|
|
| |
1 工作環境：溫度：-25℃>--+85℃ 濕度：<95％
2 額定電壓：DCl2V 工作電壓：DC8V-16V
3 額定電流：100mA 工作電流：20mA-300mA
4 額定功率：1．2W 工作功率：0．24W-3．6W
5 閥門壓力：1．6MPa DC24V 12V-26V
6 閥門規格：4分、6分、8分、1時、1．25時、1．5時
7 自動關閥時間6-20秒 電動開閥時間6~20秒
8 絕緣電阻：>20M Ω
9 耐壓：DC600V
10 抗無線電干擾。
Il 帶自動、手動轉換離合器。
12 凈重：340(+50)g，帶鋼瓶專用閥門637(+50)g
毛重：370(+50)g，帶鋼瓶專用閥門666(+50)g
13 外型尺寸：100mm×90mm×70mm |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

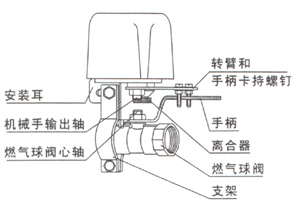

1、對管道燃氣用戶，于原入戶總球閥應盡量設計安裝在便于手動開關操作的位置。閥門控制機械手應裝于原入戶總燃氣球閥上，兩片支架半圓部夾持著閥門無手柄一端的六萬或八萬上，兩片支架長柄夾持住機械手的安裝耳，注意帶螺孔的一片支架的長柄端部應夾在安裝耳有導向條的一側，用兩只M6*16的六角螺栓擰入支架兩端螺孔，將兩支架初步裝好，先不要擰緊螺栓：將兩轉臂螺釘對稱卡持好閥門手柄兩側邊，用十字螺絲起和7#又扳手擰緊兩只M4螺母；此時注意調節支架三維位置，使機械手輸出軸和閥門軸中心線盡量同軸線；用10#叉扳手或梅花扳手，最好用套筒扳手擰緊兩只M6*16六角螺栓。機械手外殼不要緊貼墻面，應距墻面一手掌厚(20mm)以上安裝。機械手電流引線和燃氣報警器電流輸出引線聯接，紅色接“+”極，黑色接“一”極。

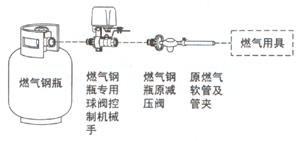

2、瓶燃氣用戶，應將原減壓閥擰下，將帶鋼瓶專用球 閥的機械手裝于原鋼瓶角閥和減壓閥之間，擰緊即 可。(圖示如下：) 機械手電流引線的聯接同4．1
3、若選用閥門控制盒，應用螺釘或不干膠安裝于離機械手和燃氣報警器位置適中便于操作的墻壁上。
4、機械手與燃氣報警器的一束兩根引線；若選用閥門控制盒，與機械手之間的一束兩根、與燃氣報警器之間的一束三根引線：均可考慮預埋管線暗裝或明裝。每根引線截面積0．3mm"。
|
|
| |
|
|
|
| |
|
|
|
| |
1、當有燃氣泄漏，報警器聲光報警時，閥門控制機械手可同時自動關閉入戶總燃氣球閥，徹底切斷氣源。高度安全。
2、燃氣泄漏時，如遇停電或自動關閥故障，可立即拉下離合器，手動關閥，倍增安全。(詳見使用指南1、2）。 |
|
|
| |
|
| |
| |
|
|
| |
1、當燃氣報警器處于預熱或監控狀態，此時由于停電、檢測、維修、安全等需要，可拉下閥門控制機械手的離合器，手動開關燃氣球閥(詳見5．3說明，手動關閥與開閥，離合器的操作要點相同。)
2、當燃氣泄漏，燃氣報警器報警時，機械手可自動關閉燃氣球閥，切斷氣源。
3、當燃氣報警器停止報警時，可用手指捏著機械手的滾花圓螺母拉下離合器，并保持不要松開手指，90。轉動手柄，手動開閥復位；直到手柄開足至止點，再松開圓螺母，輕微撥動手柄，離合器可彈回復位。
4、定期檢測方法每年或者發現閥門有明顯阻滯時，手動拉下機械手離合器，手扳閥門手柄，90。往返轉動數次，用以防止燃氣球閥開關阻滯。
5、若選用閥門控制盒，可方便地輕觸按鈕，開關入戶總球閥。閥門開關過程中或全開時綠燈亮；閥門全關時紅燈亮。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1、閥門控制機械手不能自動動作，應檢查引線、接頭是否斷損；如無外部斷損，請通知燃氣報警器供應商。
2、燃氣閥門開關卡死，可拉下離合器，用手扳閥門手柄，用力作90。往返開關閥門動l作，直至閥門能順利90。開關到位：如仍不能排除故障，請通知氣體供應商。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1、本公司承諾，凡本公司閥門控制機械手產品如確因質量問題，均可享受三個月包換，一年免費保修，終身維修的售后服務。 '
2、為減少人為問題，安裝使用時請詳細閱讀本說明書，有下列情況之一，為有償維修或更換：
·沒有按照本說明書安裝、使用，而造成的故障或損壞。
·因異常電壓、異常溫度、進水、火燒、其它天災等不可抗力造成的故障或損壞。
·對本產品人為分解、拆裝、改造、機械損傷引起的故障或損壞。 |
|
| |
|
|
|
| |
| |
