使用對象：液體、氣體或汽體
輸出信號：4-20mA輸出疊加HART®協議數字信號（兩線制）
電源：外部供電24V DC，（電源范圍12V-36V）
危險場所安裝：隔爆型ExdllCT6；
本安型ExdllCT6；
負載特性：負載電阻回路允許的最大負載電阻

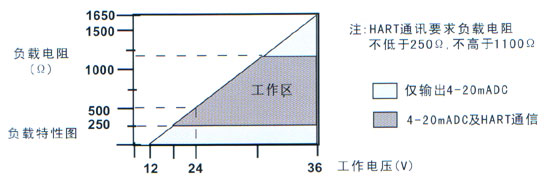

Rmax=(E-12)/0.02(Ω)如圖所示
|
|
測量范圍：量程3 0-0.2～7.0kPa(0-20～715mmH2O)
量程4 0-1.0～37.4kPa(0-96～3810mmH2O)
量程5 0-4.7～186.8kPa(0-477～19050mmH2O)
量程6 0-17.3～690kPa(0-0.18～7kgf/cm2)
量程7 0-57.7～2068kPa(0-0.525～21kgf/cm2)
量程8 0-172.3～6890kPa(0-1.75～70kgf/cm2)
量程9 0-517～20680kPa(0-5.25～210kgf/cm2)
量程0 0-1035～41370kPa(0-10.55～422kgf/cm2)
|
|
| |
|
|
|
|
|
| |
|
| |
| |
|
|
| |
遷移特性：正負遷移后，其量程上、下均不得超過量程的極限。在最小量程時，最大正遷移為0.975URL；最大負遷移
為-URL。
溫度范圍：介質溫度 -40～104℃ 儲存溫度 -40～85℃
整機工作溫度 -40～85℃（-30～75℃帶LCD顯示表頭）；
相對溫度：0～100%
超壓極限：量程為6.89MPa以下的施加0（絕對壓力）13.8MPa；量程為20.68MPa施加0（絕對壓力）31.2MPa；量程為
41.37MPa施加0（絕對壓力）51.45MPa變送器無損壞。正常工作壓力在3.45KPa（絕對壓力）至變送器量程
上限，法蘭可承受68.9MPa壓力。
容積變化量：小于0.16cm3。
阻尼：時間常數在0.1～32.0s之間可調。
啟動時間：3sm，無需預熱。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
（在無遷移、316不銹鋼隔離膜片及其它標準測試條件下）
量程比： 100：1
精度：量程為3、4、5
在量程比為1：1到10：1時，為調校量程為±0.1%
在量程比為10：1到100：1時，為±0.05（1+0.1URL/量程）%量程；量程為6、7、8、9、0
在量程比為1：1到10：1時，為調校量程的±0.15%
在量程比為10：1到100：1時，為±0.075（1+0.1URL/量程）%量程；
穩定性：十二月誤差為最大量程的±0.2%
溫度影響：量程為4、5、6、7、8
零點誤差為最大量程的±0.25%/55℃。
包括量程和零點的總誤差，為最大量程的±0.5%/55℃。
注意：對于量程3、9、0溫度誤差要加一倍。
超壓影響：加壓140
kgf/cm2后，誤差為最大量程范圍的±0.25%。
電源影響：小于輸出量程的0.005%/V
振動影響：在任意軸向上，頻率為200HZ，引起的誤差為最大量程范圍的0.005%/g
負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
安裝位置影響：最大可產生不大于0.25kPa的零誤差，但可校正，對量程無影響；測量本體相對法蘭轉動無影響。
電磁輻射：符合IEC801標準
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
結構材料：隔離膜片和排氣/排液閥：316不銹鋼、哈氏合金C、蒙乃爾合金和鉭；
“O”型圈（與測量介質接觸）：氟橡膠、丁氰橡膠、乙烯-丙烯
罐充液體：硅油；
法蘭和接頭：316不銹鋼、哈氏合金C、蒙乃爾合金
螺栓：碳鋼鍍鋅、1Cr18Ni9、OCr17Ni4CuNb、42CrMo；
電氣殼體：低銅鋁合金；
涂層：聚酯環氧樹脂。
引壓連接件：法蘭1/4-18NPT（錐管螺紋）；接頭1/2-14NPT（錐管螺紋）。
電氣連接：用1/2-14NPT帶螺紋端導線管及接線端子和配套的試驗片。
重量：4.5kg（不包括選件）。
|
|
| |
|
|
|
| |
|
| |

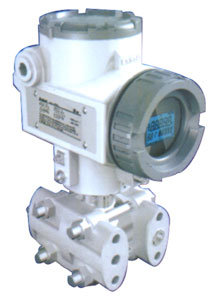

EST3051-GP |
智能壓力變送器型號 |
| |
代號 |
測量范圍 |
3
4
5
6
7
8
9
0 |
0-0.2～7.0kPa
0-1.0～37.4kPa
0-4.7～186.8kPa
0-17.3～690kPa
0-51.7～2068kPa
0-172.3～6980kPa
0-517～20680kPa
0-1035～41370kPa |
| |
代號 |
輸出 |
E |
4-20mA DC 輸出疊加HART協議數字信號（兩線制） |
| |
代號 |
結構材料 |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液 |
22
23
24
25
33
44 |
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
哈氏合金C
蒙乃爾 |
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
哈氏合金C
蒙乃爾 |
316不銹鋼
316不銹鋼
蒙乃爾
鉭
哈氏合金C
蒙乃爾 |
硅油
硅油
硅油
硅油
硅油
硅油 |
| |
代號 |
選件 |
M4 |
多功能LCD顯示表頭 |
B1
B2
B3 |
管裝彎支架
盤裝彎支架
管裝平支架 |
D1
D2 |
法蘭排氣/排液閥在上部
法蘭排氣/排液閥在下部 |
N
Y |
1/4NPT連接
腰型接頭：1/2NPT錐管螺紋 |
Da
Fa |
隔爆型
本質安全型 |
| EST3051-GP 6 E 22 M4B1D2NFa 選型示例 |
|
| |
