| 活塞桿填料密封組件(1452-1*1) |
2套 |
| 軸承端蓋油密封(1278) |
1個 |
| 連桿軸套(1367) |
2套 |
| 墊圈(1281-XA) |
1套 |
| 排氣閥組件(3485-X) |
2個 |
| 活塞環(1772) |
6個 |
| 活塞環漲圈(1775) |
6個 |
| 吸氣閥組件(3483-1X) |
2個 |
|
| |
|
| |
| 活塞桿填料密封組件(1452-1×1) |
2套 |
| 箱體平面墊片(1486) |
2套 |
| 軸承端蓋油密封(3855) |
1個 |
| 連桿軸套(1491) |
2套 |
| 墊圈(1481-X6A) |
1套 |
| 排氣閥組件(2439-X) |
2套 |
| O型圈(2-242A) |
2個 |
| 氣閥籠(2448) |
4個 |
| 活塞環(1773) |
6個 |
| 活塞環漲圈(1776) |
6個 |
| 吸氣閥組件(2532-1X) |
2套 |
|
| |
|
| |
| 活塞桿填料密封組件(1725-2X) |
2套 |
| 箱體平面墊片(1744-X1A) |
1套 |
| 軸承端蓋油密封(3526) |
1個 |
| 連桿軸瓦(3542) |
2套 |
| 排氣閥組件(3857-X) |
2個 |
| O型圈(2-261A) |
2個 |
| 氣閥籠(2797) |
4個 |
| 活塞環(1739) |
6個 |
| 活塞環漲圈(1740) |
6個 |
| 吸氣閥組件(3948-X) |
3個 |
|
| |
|
| |
| |
|

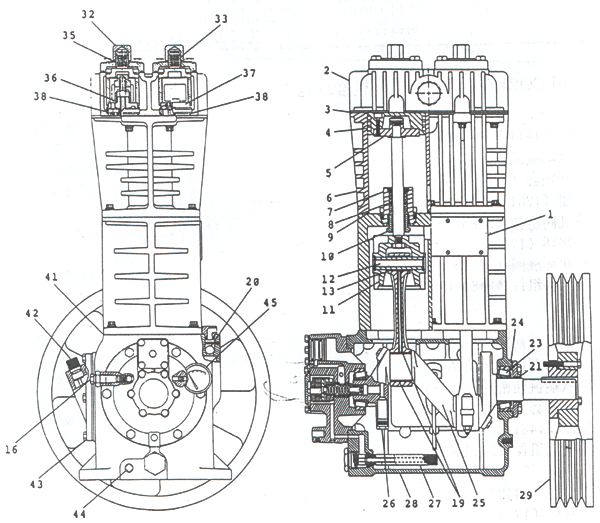

零件名稱 |
零件名稱 |
零件名稱 |
|
1.十字頭導軌檢驗盤 |
17.油排泄閥門 |
33.閥門牽制螺絲 |
|
2.汽缸蓋 |
18.油泵組合 |
34.閥門蓋盤墊片 |
|
3.汽缸蓋墊片 |
19.聯接桿軸承 |
35.閥門蓋墊片 |
|
4.活塞環 |
20.通氣孔閥門 |
36.吸氣引液閥門組 |
|
5.活塞組合 |
21.油封 |
37.排氣閥門組 |
|
6.汽缸 |
22.油循環 |
38.閥門墊片 |
|
7.密封箱組合 |
23.主軸 |
39.入口凸緣 |
|
8.密封套 |
24.軸承調整墊 |
40.出口凸緣 |
|
9.汽缸墊片 |
25.曲軸 |
41.曲柄軸箱墊片 |
|
10.密封調整螺絲 |
26.曲軸栓 |
42.機油尺 |
|
11.十字頭活塞桿組合 |
27.過濾網 |
43.曲柄軸箱檢驗盤 |
|
12.時節銷 |
28.曲柄軸箱 |
44.排油栓 |
|
13.時節銷套 |
29.氣輪 |
45.油壓什 |
|
14.十字頭導輪 |
30.閥門螺帽 |
46.封密盒螺絲 |
|
15.聯接桿組合 |
31.閥門蓋盤 |
47.封密盒螺絲 |
|
17.油量排泄調整螺絲 |
32.閥門蓋 |
|
|
| |
| |
|
|
| |
注：以上編號只作參考，訂貨時不可使用，查詢您的服務手冊，部分使用正確的壓縮機型號的零件編號。
|
|
| |
|
|
|
|
| |
| |
