| 產品特點 |
|
| |
| |
|
|
| |

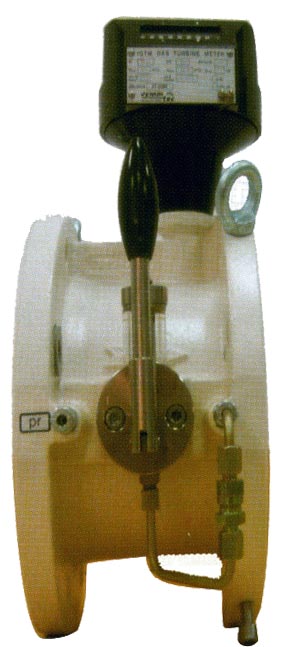

■ 具有8位數字機械計數器以及電子脈沖傳感器的氣體渦輪 流量計
■ 高精度用于工業內部計量的IM型短表
■ 標準的金屬整流器。
■ 標準的潤滑系統。
■ 符合歐洲最嚴格的制造標準及多個國家權威機構的認證
■ 適用于符合DVGW規范的所有氣體
■ 可配置PTZ修正儀、流量計算機，安全柵、前后直管段等 多種配件
■ 提供出廠組裝標定證書
|
|
| |
|
|
|
|
|
| |
| 規格 |
|
| |
| |
|
|
| |
■ 流量范同：10～10000M3/h(工況流量)
■ 直徑：DN50～DN400(2”～16”)
■ 表體長度：3D
■ 壓力范圍：PNl0～PNl00 ANSl150～ANSI600
■ 過超載范圍：符合ENl2261超載標準
■ 溫度：-10～60℃
■ 防爆等級：EEx ia IIC T4...T6
|
|
| |
|
|
|
| |
| 精度 |
|
| |
| |
|
|
| |
■ 符合EC精度標準：0.2Qmax ～ Qmax ± 1％
Qmin ～0.2Qmax ± 2％
■ 可重復性：0.1％
■ 量程比：直徑DN80(3”)或以上，量程比為1：20可提供量程比1： 30或1：50的產品。在高壓下，量程比可調高。以上量程比是在大 氣壓情況，如果工作壓力大于大氣壓，Qmin會更小
|
|
| |
|
|
|
| |
| 構成材料 |
|
| |
| |
|
|
| |
■ 表體：球墨鑄鐵或碳鋼
■ 整流器：鋁
■ 葉輪：鋁
■ 測量頭和軸承部件：鋁
■ 軸承、軸和聯軸節：不銹鋼
■ 齒輪：不銹鋼和合成材料
■ 計數器和計數器金屬板：鋁 |
|
| |
|
|
|
| |
| 表頭和脈沖發生 |
|
| |
| |
|
|
| |
■ 表頭為標準的8位機械計數器
■ 脈沖信號標配：低頻Reed開關(頻率1脈沖=0.1，1或10m3。)
中頻傳感器(頻率40-190 Hz)
■ 可選的表頭傳感器：第二低頻Reed開關
■ 可選的表體高頻傳感器：在渦輪葉輪上或在輔助葉輪上的第一和 第二高頻傳感器(頻率600-330O Hz) |
|
| |
|
|
|
| |
