Zetaflux 系列軸流式調壓器，壓力高，流量大，進口壓力可達10MPa，最大流量可達850000Nm3/h.Zetaflux 的應用領域非常廣泛，特別適用于門站、發電廠、燃氣輪機的供氣可用作高壓大流量的區域專用調壓器、氣田上的流量調節器，適用于天然氣、液化石油氣、空氣等多種氣體。
|
|
| |
|
| |
|
|
|
|
| |
|
| |
|
| |
|
| |
| |
|
|
| |
- 適用無腐蝕性、預過濾的氣體
- 進口最大壓力：10MPa
- 出口最大壓力：6.0MPa
- 出口最小壓力：0.03MPa
- 設計溫度：-20℃～60℃
- 調壓精度等級：AC=2.5級
- 關閉壓力等級：10
- 尺寸規格：公稱通徑DN25\DN50\DN80\DN100\DN150
- 法蘭壓力等級：ANSI600RF/RJ、ANSI300RF、ANS1150RF
|
|
|
|
| |
|
| |
|
|
|
| |
|
| |
公稱直徑DN(mm) |
25 |
50 |
80 |
100 |
150 |
Cg |
633 |
2444 |
5435 |
8807 |
18282 |
KG |
666 |
2571 |
5718 |
9266 |
19235 |
|
|
| |
| |
|
|
| |

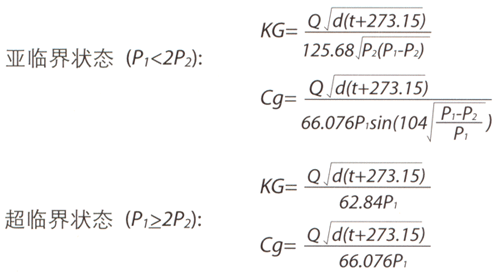

可根據以下公式計算初步選擇
式中Q：流量 Nm3/h P1：進口壓力MPa(絕對壓力) P2：出口壓力 MPa (絕對壓力)
d：燃氣相對密度 t：燃氣溫度℃
注：根據公式計算出調壓器的閥系數以后，對照上表初步選擇需要的調壓器 |
|
| |
|
| |
|
|
|
| |
 |
| |
|
| |
公稱直徑DN(Kg) |
25 |
50 |
80 |
100 |
150 |
A |
ANSI150RF |
184 |
254 |
298 |
352 |
451 |
ANSI300RF |
197 |
267 |
318 |
368 |
473 |
ANSI600RF |
210 |
286 |
337 |
394 |
508 |
ANSI600RJ |
213 |
289 |
340 |
397 |
511 |
B |
|
265 |
265 |
303 |
303 |
378 |
C |
|
200 |
238 |
275 |
290 |
350 |
D |
|
284 |
284 |
360 |
360 |
510 |
E |
|
238 |
238 |
275 |
275 |
352 |
t |
|
∮ 10 導管 |
重量(Kg) |
ANSI150 |
44 |
61 |
105 |
146 |
308 |
|
ANSI300 |
45 |
62 |
109 |
156 |
345 |
|
ANSI600 |
46 |
64 |
112 |
165 |
360 |
|
| |
| |
