一般描述
VT5000系列燃氣比例調節閥，可實現燃氣流量的最小和****調節。流量的最小調節可通過改變中間喉口流量通面積實現。****流量設置可通過閥體下部旋轉螺實現。此閥門可用于燃氣鍋爐，大氣式鍋爐，熔化爐，焚燒爐和其它燃氣設備。此閥門只有兩種規格：VT4025MT和VT4050M。
◆ 壓力檢測孔：2個帶1/4" 螺紋壓力檢測孔，一個與入口處連接，一個與出口
連接。
◆ 殼體材料：鋁合金
◆ 內部部件：AISI 304/Delrin（聚甲醛樹酯）
|
|
| |
|
|
|
|
 |
|
| |
|
| |
 |
|
| |
|
|
| |
電控液壓燃氣閥門及控制器兩部份組成，可實現慢開、快去、單位、雙段及比例調節控制。廣泛用于各種商用、工業用燃氣燃燒設備。
1、閥門執行器
閥門執行器必須與V5055或VE5000系列閥門配合使用，才能實現燃氣控制功能。
（1）
閥門執行器的一般特性
◆ 使用環境溫度為：-40～60℃ ◆ 防護等級為：NEMAI
需達到NEMA4，在訂貨時表聲明。與閥門配合使用時，可垂直安裝在任何位置。

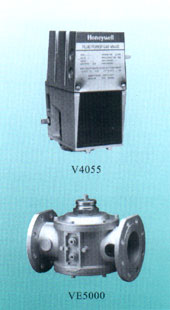

（2）V4055系列單段式閥門驅動器
◆ 此系列執行器可實現閥門的慢開/快關控制。開啟時間為13秒（60Hz），或
26秒（60Hz）。關閉時間小于1秒，用電，220Vac或120Vac（50/60Hz）
◆ 常用型號推薦：V4062A1114 13秒開啟（60Hz），V4055A1080 26秒（
60Hz）。（220-240Vac，50/60Hz）V4055B在供氣壓力較高的情況下，可選
擇此系列控制器。
（3）V4062系列雙段式閥門驅動
|
|
| |
|
|
|
|
| |
| |
|
|
| |
◆ 此系列執行器可實現閥門的慢開/快關及大、小火切換
雙段控制。全行程開啟時間為13秒（60Hz），或26秒
Hz。關閉時間小于1秒，用電，220Vac或120Vac
（50/60Hz）
◆ 常用型號推薦：V4062A1107，220-240Vac 50-60Hz，
26秒（60Hz）。全行程。V4062B在供氣壓力較高的情
況下，可選擇此系列控制器。
2、閥門本體
閥門的一般特性：
◆ V5055、VE5000系列電磁閥為常閉型電磁閥
◆ 使用環境溫度：-15～60℃
◆ 電磁閥關閉時間：<1秒
◆ V5055系列為螺紋連接閥體
◆ VE5000系列為法蘭連接閥體
|
|
| |
|
|
|
|
3、常用型號：
| 閥門口徑 |
閥門型號 |
| 1" |
V5055A 1061 |
| 1.5" |
V5055A 1145 |
| 2" |
V5055A 1152 |
| 2.5" |
V5055A 1160 |
| 3" |
V5055A 1178 |
| 閥門口徑 |
閥門型號 |
| DN65 |
VE5065A3005 |
| DN80 |
VE5080A3005 |
| DN100 |
VE5100A3000 |
|
|
| |
|
| |
| |
|
|
| |
MT4000-中小型燃燒機用風門或蝶閥執行器：
1、通用型風門伺服馬達，可配用Honeywell EC7800系列、Satronic控制
器或Landis系列控制器。
2、扭矩：6秒，90度1.5Nm；12或24秒，90度3.0Nm
3、使用次數：>250000次
4、電源：220V，50/60HZ
5、環境溫度：-15～60℃ ，****85%溫度；
6、****旋轉角0～160；最小步進2度
|
|
| |
|
|
|
|
 |
|
| |
| 型號 |
特性 |
適用控制器 |
| MT4000A |
3位步進比例調節輸入，用于比例調節 |
|
| MT4000B |
3位步進比例調節輸入，用于比例調節，帶輔助開關 |
|
| MT4001A |
2段式大小火控制，3線式溫控器 |
LFL1 |
| MT4001B |
2段式大小火控制，3線式溫控器，特用于EC7850，小火位置可調 |
EC7850 |
| MT4001C |
特用于Honeywell公司TMG740控制器 |
TMG740 |
| MT4002B |
2段式大小火控制，3線式溫控器，小火位于可調 |
LIA，TF832 |
| MT4003C |
2段式大小火控制，3線式溫控器，小火位于可調 |
MMI，DMG，LGB |
|
| |
