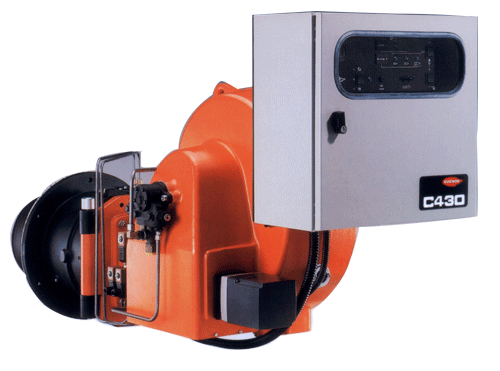

燃燒器C.280到C.430適用于"中等功率"：設備上。
這是CENOD貴諾燃燒器在民用和工業領域大功率燃燒器經驗和技術的應用。
這是CUENOD貴諾燃燒器在民用和工業領域大功率燃燒器經驗和技術的應用。
CUENOD貴諾在這一領域已經研發了1800-5000kW功率范圍的燃燒器。
所有燃燒器均按照最新科技設計生產制造，保證了最新工藝性能。 |
|
| |
|
|
|
|
 |
|
| |
|
| |
| |
|
|
| |
多功能組合設計，先進的燃燒頭技術和燃燒頭設定記憶系統（RTC®）確保：
★ 完全可拆卸，維修簡便快捷。
★ 不需拆卸燃燒器，只需一個步驟便可以拆下燃燒頭所有部件（短、中和長火管）。
★ 維護調整時，能夠記憶所有最佳設定值。
★ 清理方便。
★ 采用標準螺釘和連接件，減少維護所需時間。
|
|
| |
|
|
|
|
 |
|
| |
|
| |
| |
|
|
| |
C.200-430H 燃燒器有兩級或三級運行模式。
該燃燒器配有伺服電機，在燃燒器控制停機時，風門完全關閉。
每臺燃燒器都符合NFE 31-302標準。

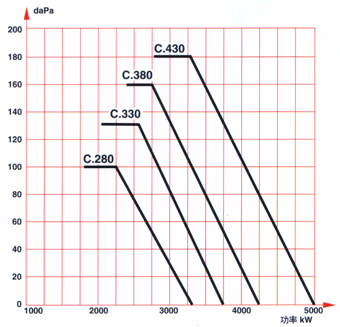

C.285 H 1800-2850kW
最小，第1級：1200kW
C.330 H 2100-3700kW
最小，第1級：1400kW
C.380 H 2400-4200kW
最小，第1級：1600kW
C.430 G 2800-5000kW
最小，第1級：1900kW

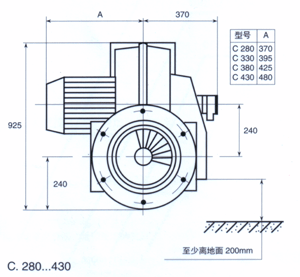

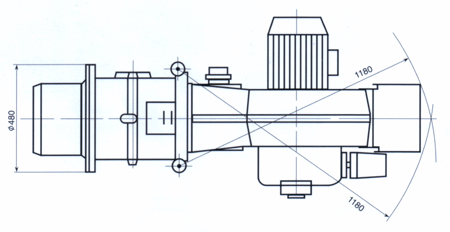

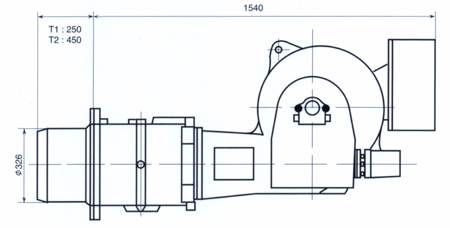

特點：
電控完全關閉的風門擋板伺服電機（30秒90。C）
程控器LAL 1.25
火焰監測：光敏電阻電眼
電機：2800轉/分鐘
C.200：3kW
C.280：3kW
C.380：5.5kW
C.430：11kW
齒輪油泵
大約重量：100到315kg
|
|
| |
|
|
|
|
 |
|
| |
|
| |
|
| |
|
| |
|
| |
| |
|
|
| |
油路連接 |
|
| |
燃油可直接從油箱通過雙油管系統或者經過輸送回路供到油泵，供油管路油壓不得超過2bar。
燃燒器接上兩根軟油管和接頭，以保證能接在任意角度的進沒管上。

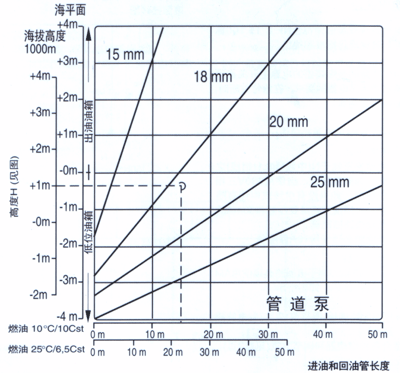

管道必須經過泄漏檢測，右側表顯示油管直徑。
★ 直接進油：根據長度L和進油高度H選擇相應的管路。長度L包括一個手閥，一個單向閥和四個彎頭。
★ 供油加路進油：連接管直徑必須等于或大于1/2G"連接頭內徑。
無論采用何種安裝方法，必須在管路安裝一個手閥。 |
|
| |
|
|
|
|
 |
|
| |
 |
|
| 舉例： |
計算燃燒器耗油量
已知鍋爐功率（O）和熱效率（E），以下公式用來計算燃燒器功率： |
|
Ob：燃燒器功率kW
O：鍋爐功率kW
E：鍋爐熱效率（%） |
|
|
| 耗油量計算： |
| 計算燃燒器耗油量 |
|
Qb：燃燒器耗油量kg/h
燃油熱值NVC：12kWh/kg
燃油粘度供低于6.5cSt:

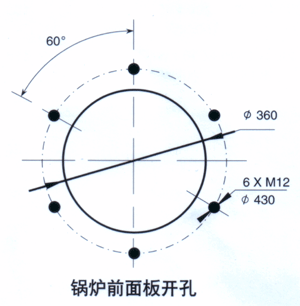

安裝請務必按照當?shù)胤ㄒ?guī)和CTU65-4相關法規條例進行。 |
|
|
| |
|
| |
| |
|
|
| |
該燃燒器分兩個包裝發運，包括：
★ 燃燒器機身：
-組合電控柜
-說明
-電路圖和系統圖
-鍋爐說明
-質量保證書
★ 燃燒頭帶鉸接栓，一套緊固件
-兩根帶接頭的軟油管
-油泵和噴嘴桿之間的兩根連接管
★ 和燃燒頭一起發運的2個噴嘴。 |
|
| |
|
|
|
|
 |

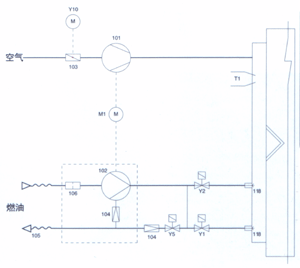

M1 燃燒器電機
T1 點火變壓器
Y1 一級火電磁閥
T2 二級火電磁閥
Y5 旁路閥
Y10 伺服電機
101 風機
102 油泵
103 風門擋板
104 壓力調節
105 軟油管
106 過濾器
118 噴嘴 |
|
| |
|
| |
| |
|
|
| |

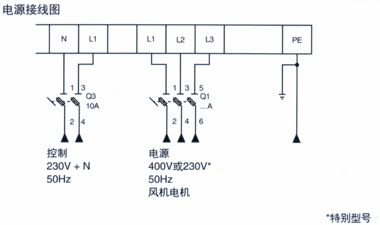

電氣系統安裝必須符合NF C 15,100標準和其他現行標準和規。
特別注意的是燃燒器的電源主開關必須能夠滿足總電量的要求，在維修關斷時，必須完全絕緣。
★ 電路連接
-控制回路：
電源接至端子N（中線）和L1(相線)之間，這安全起見，當使用230V三相電源時，如果沒有中線或中線有阻抗，必須使用絕緣變壓器和30mA的差動電路斷路器。
該回路必須使用10A保險絲。
-動力回路：
L1,L2和l3端子該回路必須使用AM保險絲保護。

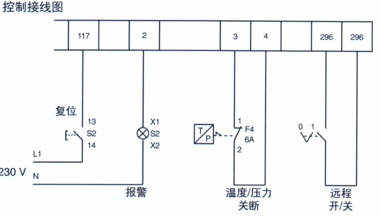

★ 控制回路連接（調整前）見“控制電路接線圖”
適合各種燃燒器和調節方式。
|
|
| |
|
|
|
|
 |
 |
| 燃燒器 |
C.280 |
C. 330 |
C. 380 |
C. 430 |
| 電機 |
電機功率kW |
3 |
4 |
5.5 |
11 |
| 風機 |
保險絲A |
400V |
10 |
16 |
16 |
25 |
| 230V |
16 |
20 |
25 |
40 |
|
|
|
| |
燃燒器控制裝置 |
|
| |
 |
1 點火變壓器
4 啟動負荷
5 最小負荷
6 最大負荷
積時器:
上：總運動時間
下：最大總運動時間 |
|
| |
| |
|
| |
| |
|
|
| |
三級式功率調節，其中一級用來點火。
可調整為：
★“滿負荷”或“關”：當功率增大時，負荷按三級逐漸增加，避免了頻繁啟動帶來的沖擊。
★“滿負荷”或“低負荷”：當負荷功率很小時，低負荷運行可以減少能量損失。 |
|
| |
|
|
|
| |
| |
|
| |
| |
|
|
| |

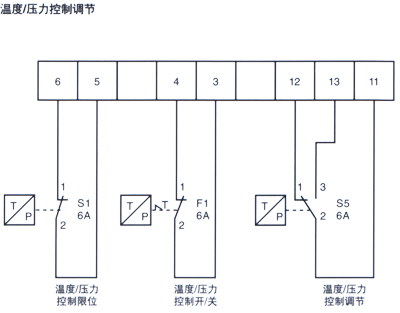

★ 采用溫度或者壓力開關：
采用3線控制接觸器控制“滿負荷”和“低負荷”。
注意：端子11和12用來控制“滿負荷”和“關”。

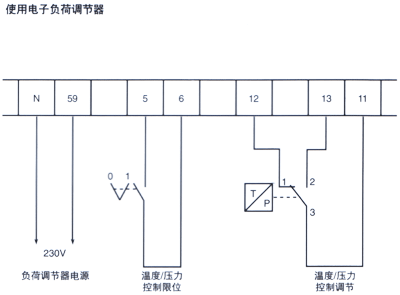

★ 使用電子負荷調節器
可選擇安裝帶標記電纜的負荷控制器。
可安裝在電控柜面板的右側安裝位中。 |
|
| |
|
|
|
| |
|
|
|
|
| |
|
| |
 |
|
| |
|
|
| |

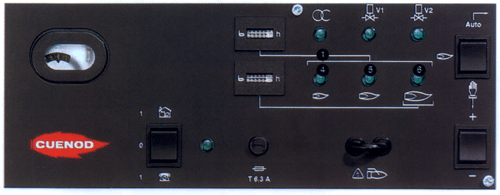

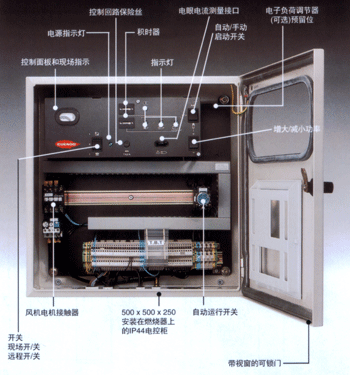

電控柜說明：
該電控柜適用于CUENOD貴諾單體或分體中高功率燃燒器上。可以遠程控制動行，該電控柜極好適應各種加熱設備，設計簡便，可操作性和可視性極佳。
所有燃燒器提供標準遠程控制系統。可選擇安裝遠程信息設備。
電氣端子排
-左側：
內部排線
-中間：
(紅色端子)
低壓電氣連接，控制等。
-右側：
外部接線
三相電源3*400V或3*240V
|
|
| |
|
|
|
|
| |
| |
|
|
|
|
| |
標準供貨
★ IP44電控柜
-500*500*250
★ 程控器
★ 電機接觸器
★ 自動動行開關
★ 控制面板和現場指示裝置
★ 遠程控制接線
★ 電子負荷調節器接線
★ 積時器(見前頁)
★ 遠程控制預在燃燒器上預先串連接線，
可用來控制燃燒器開和關
|
|
選擇件：
★ 電子負荷調節器：
帶預先接好的電纜和安裝于控制面板
右側的連桿和螺釘。
★ 拆卸下控制面板：
用于遠程信號的單柱兩位開關的4個開關端子。
特殊用途：
請向我們咨詢
|
|
| |
|
|
|
|
|
| |
