創新技術使得燃燒器更加節約能源 |
|
|
|
| |
中型加熱設備中使用的燃燒器必須滿足以下四個關鍵要求：
-簡單易于操作，
-運行簡便快捷，
-可靠高效的調節設定，
-能量的合理利用，
C.75-C.100燃燒器采用了創新MDE®系統,該技術可以隨時查詢燃燒器運行參數和啟動狀態技術細節。
在“中等功率”設備上，該燃燒器集合了多年設計制造經驗，設計進風和電氣兩個獨立部分。該燃燒器功能齊全的控制面板可選擇安裝負荷控制器和MDE®系統顯示器，該燃燒器還適用于Variatron®系統。 |
|
該兩級式燃燒器適用于輕柴油，適用于各種工業，民用鍋爐及加熱設備上。
該燃燒器完全按照歐洲標準EN 267設計研發和生產。
貴諾燃燒器獲得CE認證，滿足各項歐洲相關標準：
73/23/EEC=低電壓標準
86/336/EEC=電磁兼容性標準
89/392/EEC=機械標準
92/42/EEC=熱水鍋爐能效新CE標準
CUENOD貴諾燃燒器嚴格按照質量認AFAQ質量認證ISO 9001生產制造。 |
|
| |
|
|
|
|
|
|
 |
|
| |
|
| |
| |
|
|
| |
多功能組合設計，先進的燃燒頭技術和燃燒頭設定記憶系統（RTC®）確保：
★ 完全可拆卸。
★ 維修簡便快捷。
★ 不需拆卸燃燒器，只需一個步
驟便可以拆下燃燒頭所有部件
（短、中和長火管）。
★ 維護調整時，能夠記憶所有最
佳設定值。
★ 清理方便。
★ 采用標準螺釘和連接件，減少
維護所需時間。
★ 獨立的帶油泵和電磁閥的進油
系統簡化了維修程序。
|
|
| |
|
|
|
|
|
|
| |
|
| |
| |
|
|
| |
最新的高性能的內循環送風系統，保證了該
燃燒器能極好地適應各種鍋爐。
★ 啟動時燃燒快速穩定。
★ 減少污染排放指標，滿足EN267歐洲2級排放標準，即：NOx=185mg/kWh。
★ 超低噪音指標，（獨立進風系統），可以通過選擇加裝消音罩進一步降噪。
★ 根據鍋爐型號，熱效率高達90--94%。
另外，線性風門擋板（volet d'air®）簡化并提高了可調性。
多重進風系統冷卻風機電機，確保持續進風。
|
|
| |
|
|
|
|
 |
|
|
|
| |
| |
|
|
| |

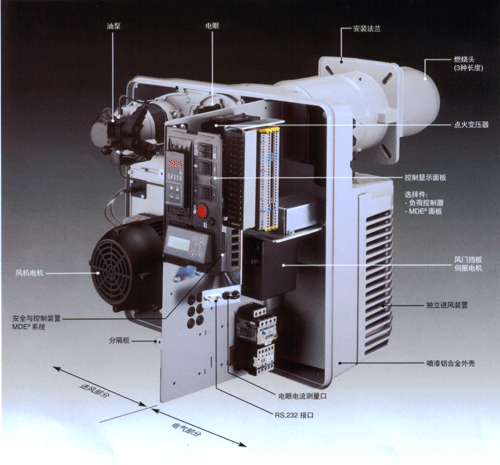

電氣元件部分與進風系統完全隔絕，起到很好的防塵效果，也使得該燃燒器的電氣防護等級在蓋上透明罩后達到IP54由以下部件組成。
★ 程控器。
★ 電眼電流測量接口。
★ RS.232接口。
★ 風機電機接觸器。
★ 風門擋板伺服電機。
★ 點火變壓器。
★ 端子排和自動控制切換開頭。
★ 9線帶密封的電纜接口。
★ 可拆卸觀察視窗的控制面板包括：起停開關，現場-遠程模式開關，自動-手動選擇開關，控制回路保險絲，負荷控制器安裝位。
★ 即時顯示屏（選擇件），通過MDE®系統顯示參數。
|
|
| |
|
|
|
|
 |
|
| |
|
| |
| |
|
|
| |
★ 燃燒器通過一個夾緊法蘭安裝于鍋爐前面板，適合新鍋爐和已有的鍋爐。
★ 根據鍋爐結構不同，該燃燒器可以機體低朝上安裝。
★ 精確的燃燒頭設定和風門刻度保證了該燃燒器滿足使用者特殊的安裝要求。
★ 電氣和油路系統出廠前經過獨立嚴格和測試，確保產品的可靠性。
|
|
| |
|
|
|
|
 |
|
| |
| |
|
| |
| |
|
|
| |
★ 先進的殼體設計，進風和電氣部分分開的設計保障了檢修極為方便。
★ 所有電氣連接采用插頭式連接。
|
|
| |
|
|
|
|
 |
|
| |
|
| |
| |
|
|
| |
運行參數記錄：
該燃燒器裝有創新的運行系統，可以隨時查看運行記錄。
該系統提供兩種類型參數：
1-“既時”信息
-燃燒器啟動周期
-供電測量值
-火焰信號測量值
2“-儲存”信息
-燃燒器運行參數，包括總運行時間
-使用程序狀況
這些信息，即時可以查看，可以通過裝有CUENOCOM軟件的手提電腦讀取信息，然后這些信息可以發送到運行系統中，便于維護。
通過燃燒器前面板選擇件的安裝 ，可直接查看信息，也可通過調制解調器遠程監視。
|
|
| |
|
|
|
|
|
|
| |
|
| |
|
|
| |
|
| |
| |
|
|
| |
該燃燒器分三個包裝發運，根據型號的不同，重量74到79kg,包括以下內容：
★ 燃燒器機身：
-組合電氣控制面板
-鍋爐連接法蘭
-文件，包括：
-操作手冊
-電路圖和系統圖
-質量保證書
-油路連接：
-兩根1.50米長帶接頭的軟油管
-一根1.30米長不帶接頭的軟油管
★ 燃燒頭：
–燃燒頭組件，一套緊固件
|
|
| |
|
|
|

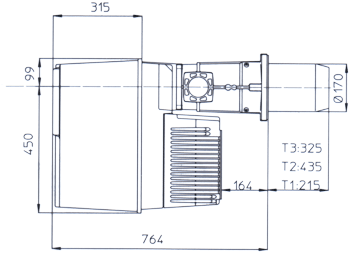

| 鍋爐前面板開孔 |
 |
| Øa |
Øb |
c |
| 172/195 |
220-260 |
M10 |
|
粗體：推薦直徑Ø |
|
|
| |
|
| |
| |
|
電機功率和三相電路保護 |
| 功率 |
C.75 |
C.100 |
最小
第1級 |
**** |
最小
第1級 |
**** |
| 燃燒器（kW) |
215 |
750 |
300 |
1110 |
| 鍋爐（kW) |
295 |
690 |
432 |
1020 |
|
|
| 燃燒器 |
C.75 |
C.100 |
| 電機功率（kW) |
1.1 |
1.5 |
| 230V或400V保險絲（A） |
10 |
10 |
|
| 鍋爐功率按熱效率為92%計算，僅供參考。 |
|
|
|
| |
|
| |
|
| 燒器的邊側需留有最小0.8m的維修空間。 |
鍋爐房通風
燃燒器最少需要1.2m3/kWh的新鮮空氣。
|
注意：
該燃燒器可以機體底朝上安裝。 |
|
| |
|
| |
|
|
修正后
高度
H
（m） |
雙油管安裝長度L（m) |
| C.75-C.100 |
| Ø(mm) |
| 10/12 |
12/14 |
14/16 |
4.0
3.0
2.0
1.0
+0.5
|
51
45
38
32
29
|
83
83
82
69
62
|
83
83
83
83
83 |
| 0 |
26 |
56 |
83 |
-0.5
-1.0
-2.0
-3.0
-4.0 |
22
19
13
6
0 |
49
42
29
16
2 |
83
80
55
31
6 |
|
| |
| |
|
|
| |
隨機提供兩根1.50m長的軟油管，一根進油，一根回油至油箱。 |
|
| |
給油管留有一定裕量，方便安裝和移動燃燒器。
|
|
| |
所使用的燃油在溫度10。C時，燃油密度0.84 ,熱值11，86kWh/kg。燃油粘度低于9.0cSt。 |
|
| |

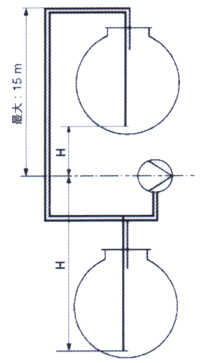

管道必須經過泄漏檢測，根據長度L和進油高度H按表選擇相應的管路。長度L包括一個手閥，一個單向閥和四個彎頭。 |
|
| |
|
|
|
|
|
| 舉例： |
| 計算燃燒器耗油量 |
已知鍋爐功率（O）和熱效率（E），以下公式用來計算燃燒器功率：
|
|
Ob：燃燒器功率kW
O：鍋爐功率kW
E：鍋爐熱效率（%） |
耗油量計算：
|
|
Qb：燃燒器耗油量kg/h。
燃油熱值NVC：11.86KWh/kg |
| 如：C.20 Qb= |
750 |
=63.2 |
| — |
| 11.86 |
|
| 該燃燒器設計燃油粘度小于9.0cSt。 |
| 安裝請務必按照當地法規和DTU 65-4相關法規條例進行。 |
|
| |
|
|
| 海拔高度修正值 |
| 油泵 吸油（H+）或壓力（H-） |
| 海拔高度（m) |
H修正值（m) |
| 0-500 |
0 |
| 501-800 |
0.5 |
| 801-1300 |
1.0 |
| 1301-1800 |
1.5 |
| 1801-2200 |
2.0 |
例：海拔1100m,H修正值=1m，H實際=2m。
H吸油修正值后值：2+1=3m
H壓力修正值后值：2-1=1m
在油管長度表中，根據油箱至油泵的油管長度選擇油管直徑Ø。吸油時，若H修正值大于4m,必須使用中間管道泵，但壓力不得超過2bar。 |
|
|
|
|
| |
|
| |
| |
 |
|
說明：
F6 風壓開關
M1 燃燒器電機
M2 油泵電機
T2 點火變壓器
Y1 一級火電磁閥
T2 二級火電磁閥
Y10 伺服電機
101 風機
102 油泵
103 風門擋板
104 壓力調節
105 軟油管
106 過濾器
113 進風柵格
118 噴嘴 |
|
| |
|
| |
| |
|
|
| |
電氣系統安裝必須符合NF C 15,100標準和其他現行標準和規。
特別注意的是燃燒器的電源主開關必須能夠滿足總電量的要求，在維修關斷時，必須完全絕緣。
電路連接
★ 控制回路，電源接至端子N（中線）和L1(相線)之間，這安全起見，如果沒有中線或中線有阻抗，必須使用絕緣變壓器和30MA的差動電路斷路器。該回路必須使用10A保險絲。
★ 動力回路 L1,L2和l3端子。
該回路必須使用AM保險絲保護。 |
|
| |
|
|
|
|
 |
|
| |
|
| |
| |
|
|
| |
有兩個流量功率 |
|
| |
設定接線 |
|
| |
★ 采用溫度或者壓力開關：
采用兩路（3線）控制接觸器。
★ 采用RWF 40負荷控制系統：
可提供“RWF 40”裝置。該負荷控制系統可安裝在燃燒器控制面板為它預留的位置上。
接線見隨RWF 40提供的圖紙。 |
|
| |
|
|
|
|
 |
|
| |
