創新技術使得燃燒器更加節約能源
|
|
|
|
|
|
| |
中型加熱設備中使用的燃燒器必須滿足以下五個關鍵要求：
-簡單易于操作，
-運行簡便快捷，
-可靠高效的調節設定，
-能量的合理利用，
-污染排放低。

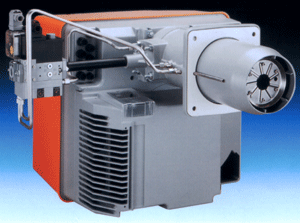

C.75 GX-C.100 GX燃燒器采用了創新的MDE®系統,該技術可以隨時查詢?nèi)紵鬟\行參數和啟動狀態技術細節。 |
|
在“中等功率”設備上，該燃燒器集合了我們多年設計制造經驗，并采用了鼓風系統和電氣系統獨立設計。該燃燒器功能齊全的控制面板可選擇安裝負荷控制器和MDE®系統顯示器，該燃燒器還適用于Variatron®系統。
該燃燒器可比例控制空氣和天然氣、液化石油氣燃燒，適用于各種工業，民用鍋爐及加熱設備上。
該燃燒器完全按照歐洲標準EN 676設 |
|
計研發和生產。
貴諾燃燒器獲得CE認證，滿足各項歐洲相關標準：
73/23EEC=低電壓標準
86/336/EEC=電磁兼容性標準
89/392/EEC=機械標準
93/396/EEC=燃氣設備標準
92/42/EEC=熱水鍋爐能效新CE標準
CUENOD貴諾燃燒器嚴格按照質量認證AFAQ質量認證ISO 9001生產制造。 |
|
| |
|
|
|
|
|
|
|
| |
|
| |
 |
|
| |
|
|
| |

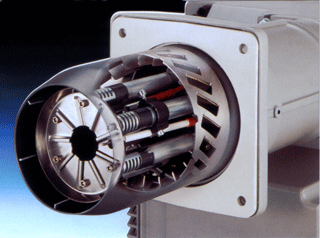

多功能組合設計，先進的燃燒頭技術和燃燒頭設定記憶系統（RTC®）確保：
★完全可拆卸。
★維修簡便快捷。

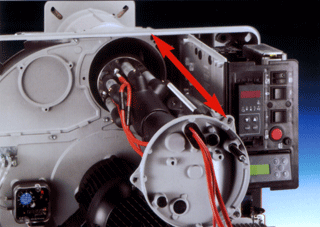

★不需拆卸燃燒器，只需一個步驟便可以拆下燃燒頭所有部件（短和長火管）。
★維護調整時，能夠記憶所有****設定值。
|
|
| |
|
|
|
|
|
| |
|
| |
| |
|
|
| |
CUENOD發展和完善，AGP®系統已經成為燃氣燃燒器的專利技術。此項技術用于我們中型和大功率燃燒器上。使用此項技術的燃燒器可以保證：
★ 完全穩定的空氣-燃氣混合。
★ 所有的燃燒器在任何輸出功率燃燒均可達到很高的連續
的CO2比例。
★ 精確控制過量空氣， 完美運用了冷凝發熱裝置。
AGP®系統還可自動修正以下狀況：
★ 燃氣正負壓力波動。
★ 由電壓波動引起的和由大氣變化引起的空氣壓力改變。
★ 根據燃燒器背壓變化而改變的輸出功率，特別在點火期
間。
|
|
| |
|
|
|
|
 |
|
| |
|
| |
 |
|
| |
|
|
| |
★ 具有專利和燃燒頭設計使用了預旋風燃燒系統提高了空氣速度，可均勻混合燃料縮短燃燒時間從而降低氮氧化 物的產生。
★ 燃燒天然氣Nox排放低于80mg/kWh,
完全滿足EN 676標準中的class 3等級要求。適用于多數標準鍋爐（詳細資料請聯系我們）。 |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
| |
最新的高性能的內循環送風系統，保證了該
燃燒器能極好地適應各種鍋爐。
★ 啟動時燃燒快速穩定。
★ 減少污染排放指標，滿足歐洲排放標準。
★ 超低噪音指標，（獨立進風系統），可以通
過選擇加裝消音罩進一步降噪。
★ 根據鍋爐型號，熱效率高達90--94%。
另外，線性風門擋板（vole d'air®）簡化并提高了可調性能。
多重進風系統冷卻風機電機，確保持續進風。
|
|
| |
|
|
|
|
 |
|
|
|
| |
| |
|
|
| |

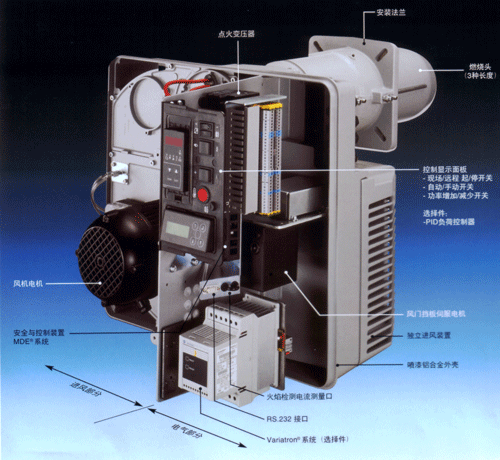

電氣元件部分與進風系統完全隔絕，起到很好
的防塵效果，也使得該燃燒器的電氣防護等級
在蓋上透明罩后達到IP54由以下部件組成。
★ 程控器。
★ 電眼電流測量接口。
★ RS.232接口。
★ 風機電機接觸器。
★ 風門擋板伺服電機。
★ 點火變壓器。
★ 端子排和自動控制切換開頭。
★ 9線帶密封的電纜接口。
★ Variatron®變頻控制器安裝位。
★ 可拆卸觀察視窗的控制面板包括：
開-停開關，現場-遠程選擇開關，手動-自動
選擇開關。按壓式手動負荷調節開關，控制回
路保險絲。
★ 負荷控制器安裝位。
★ 實時顯示屏，通過MDE®系統顯示參數。
|
|
| |
|
|
|
|
 |
|
| |
|
| |
| |
|
|
| |
燃燒器獨特的設計和包裝使得：
★ 快速安裝到所有發熱設備上。
★ 快速裝配燃燒器。
★ 各組件對位連接。
★ 閥組組件連接不需另外測漏，出廠前已經完成
氣密檢測。
★ 燃燒頭設定和風門刻度保證精確調整。
|
|
| |
|
|
|
|
 |
|
| |
| |
|
| |
| |
|
|
| |
★ 先進的殼體設計，進風和電氣部分分開的設計保障了檢修極為方便。
★ 所有電氣連接采用插頭式連接。
|
|
| |
|
|
|
|
 |
|
| |
|
| |
| |
|
|
| |
運行參數記錄：
該燃燒器裝有創新的運行系統，可以隨時查看運行記錄。
該系統提供兩種類型參數：
1-“既時”信息
-燃燒器啟動周期
-供電測量值
-火焰信號測量值
2“-儲存”信息
-燃燒器運行參數，包括總運行時間
-使用程序狀況
這些信息，即時可以查看，可以通過裝有CUENOCOM軟件的手提電腦讀取信息，然后這些信息可以發送到運行系統中，便于維護。
通過燃燒器前面板選擇件的安裝 ，可直接查看信息，也可通過 調制解調器遠程監視。
|
|
| |
|
|
|
|
|
|
| |
|
| |
|
| |
|
| |
| |
|
|
| |
該燃燒器分三個包裝發運，根據型號的不同，重量74到79kg,包括以下內容：
★ 燃燒器機身：
-組合電氣控制面板
-鍋爐連接法蘭
-文件，包括：
-操作手冊
-電路圖和系統圖
-質量保證書
★ 燃燒頭：
–燃燒頭組件，一套緊固件
★ 閥組：
-閥組組件和配件
|
|
| |
|
|
|
| 鍋爐前面板開孔 |
 |
粗體：推薦直徑Ø |
|
|
| |
|
| |
| |
| |
C.75 CE 49 AQ 0924
20/25 37/148 300
mbar mbar mbar
|
C.75 CE 49 AQ 0925
20/25 37/148 300
mbar mbar mbar |
| 最小 |
**** |
最小 |
**** |
最小 |
**** |
最小 |
**** |
燃燒器 KW
|
335 |
680 |
750 |
750 |
530 |
720 |
1040 |
1040 |
| 最小 第1級 KW |
140 |
- |
- |
- |
170 |
- |
- |
- |
| 鍋爐 KW |
310 |
625 |
690 |
690 |
490 |
665 |
960 |
960 |
|
|
| |
鍋爐功率按熱效率為92%計算，僅供參考。 |
|
|
| |
|
| |
| |
 |
|
 |
|
| |
燒器的邊側需留有最小0.6m的維修空間。
鍋爐房通風
燃燒器最少需要1.2m3/kWh的新鮮空氣。 |
|
燃氣組合閥
該氣組合閥僅可水平安裝,朝左側或右側。
注意：該燃燒器可以機體底朝上安裝 |
|
|
| |
|
| |
| |
|
|
| |
除去高壓站的影響后，供氣壓力為0mbar和37mbar時，供氣管壓力損失應設計在0.5mbar和300mbar 時，供氣管路壓力損失應設計在5mbar和10
mbar之間。
供氣管徑必須大于過濾器直徑。
附表顯示燃燒器****輸出對應的流量，在15。C和1013mbar。
燃氣閥組出廠前預先接線和測試。
|
|
| |
|
|
|
|
| |
燃氣流量：
流量m3/h
燃氣種類 |
C.75 GX
20/25 37/148 300
mbar mbar mbar
|
C.100 GX
20/25 37/148 300
mbar mbar mbar |
|
min |
max |
min |
max |
min |
max |
min |
max |
| 天然氣流量15。C和1013mbar |
|
|
|
|
|
|
|
|
天然氣H類 m3/h
Hi=9,45 kWh/m3 |
35 |
72 |
- |
79 |
56 |
76 |
- |
110 |
天然氣L類 m3/h
Hi=8,13 kWh/m3 |
41 |
79 |
- |
92 |
65 |
88 |
- |
103 |
液化石油氣P m3/h
Hi=24,44 kWh/m3 |
14 |
- |
31 |
- |
22 |
- |
43 |
- |
| 密度kg/m3=1,98 |
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |
| |
 |
|

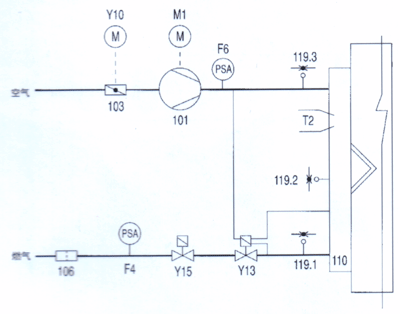

說明：
F4 最小壓力開關
F6 風壓開關
M1 燃燒器電機
T1 點火變壓器
Y10 伺服電機
Y13 燃氣主閥
Y15 安全燃氣閥
101 風機
103 風門擋板
106 過濾器
110 燃氣噴嘴
119.1 燃氣壓力返測點
119.2 燃燒室壓力測點
119.3 風量壓力測點 |
|
| |
|
| |
| |
|
|
|
|
| |
電氣 系統安裝必須符合NF C 15,100標準和其他現行標準和規。
特別注意的是燃燒器的電源主開關必須能夠滿足總電量的要求，在維修時，必須完全關斷電源。
電路連接圖 |
|
★ 控制回路，電源接至端子N（中線）和L1(相線)之間，這安全起見，當使用230V三相電源時，如果沒有中線或中線有阻抗，必須使用絕緣變壓器和30MA的差動電路斷路器。
★ 該回路必須使用10A保險絲
★ 動力回路 L1,L2和l3端子該回路必須使用AM保險絲保護，如圖
★ 其他遠程控制信號
|
|
| |
|
|
|
|
|
| |
電機功率和三相電路保護 |
| 燃燒器 |
C.75 GX |
C.100 GX |
| 電機功率 KW |
1，1 |
1，5 |
| 230 V或400 V保險絲 A |
10 |
10 |
|
|
|
 |
|
| |
|
| |
| |
|
|
|
|
|
|
| |
點火后 （約15%標準流量）燃燒器漸進增加功率輸出兩段流量。
可調節：
-“滿負荷”或“停止”：漸進提高輸出功率（
約20秒到30秒）。
所有AGP®系統的燃燒器都有具備這一燃燒控
制功能。
-“滿負荷”或“低負荷”：此設定不僅是
AGP®系統特有的優點，還能在低負荷進可節約能。
|
|
-“比例調節”：燃燒器輸出功率由需求決定，提供了寬廣范圍的先進功能給發熱設備：
-根據大氣狀況或某種設定調節發熱設備輸出溫度。
-調節發熱設備輸出滿足現在設定。
-根據發熱設備使用中所需的固定的或變化的溫度聯合調節。
|
|
-平等調節多個發熱設備以適應逐漸減少的或不變的溫度需求。
-聯合調節燃燒器，泵組，鍋爐而得到不變的，變化的等等所要求的溫度。 |
|
| |
|
|
|
|
|
|
|
| |
|
| |
 |
|
| |
|
|
| |

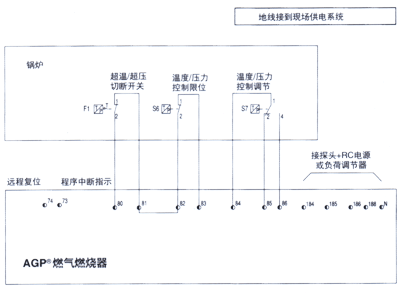

-連接84和85號端子用于“滿負荷”和“停止”控制。
-3線溫度或壓力開頭接觸器用于“滿負荷”和“低負荷”控制。
-
提供負荷控制器40或RC.617預先接線的連接線的端口。此控制器安裝在控制面板預留位上。
-使用標準的負荷控制（PID）：
此負荷控制器安裝在面板預留位置上（48X48或48X96）。
注意：RC.40或RC.6170控制器和"報警"輸出使用在特定的調節控制運行上。
|
|
| |
|
|
|
|
| |
