中型加熱設備中使用的燃燒器必須滿足以下五個關健要求：
● 簡單易于操作
● 運行簡便快捷
● 可靠高效的調節設定
● 能量的合理利用
● 污染排放低。
C.43和C.54燃燒器采用了創新的MDE系統，該技術可以隨
時查詢?nèi)紵鬟\(yùn)行參數和啟動狀態技術細節。該燃燒器完全
按照歐洲標準EN 267設計研發和生產。CUENOD貴諾燃燒器嚴
格按照質量認證AFAQ ISO 9001生產制造。和所有CUE NOD貴
諾燃燒器一樣，C.43和C.54燃燒器獲得認證，滿足各項歐洲
相關標準，包括鍋爐能效標準92/42/EEC。 |
| |
|
|
| |
|
| |
| |
|
|

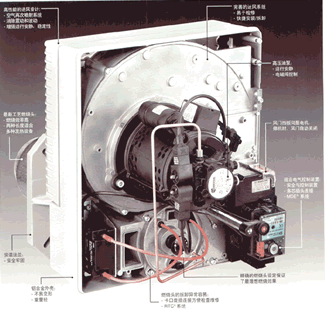

高效的送風和吸風系統保證了良好的燃燒效果，降低了運行噪音CUE能NOD貴諾經過大量空氣動力實驗，研發出空氣再噴射系統。該燃燒器應用類似于汽車動力學中的:tu rbo"技術，在空氣的出風口處獲得能量，并再次送入吸風系統，這樣就提高了送風的風壓。高效的消音設計和保護外罩保證了運行的寧靜舒適。這種
組合了空氣再次噴射系統，新一代貴諾燃燒元器件，調節裝置和
精良的加工，制造出出色的設備：
● 消除了震動和波動
● 減少了啟動時的突震和加快了火焰的穩定
● 增強了燃燒的穩定性
CUENCOD貴諾一直致力于火焰的穩定性研究：通過燃燒頭進風的平穩分送、獲得了極好狀態。這就保證了：
● 無論應用在何種發熱設備，都能有效地降低爐膛阻力，
減少煙氣損失，提高輸出效率。
● 熱效率超過92%
另外，該燃燒器采用先進的元器件達到最佳動行效果：
● 停機時，風門擋板關閉，防止冷風吸入爐膛。
● 最短預吹掃時間。 |
| |
|
|
| |
|
|
| |
|
| |
| |
|
|
一般的燃燒器無法滿足高標準無故障的動行，只有這種兩級式燃燒器適用于這種高品質
的發熱設備。該兩級式燃燒器確保：
● 即時點火
● 滿足安裝方的功率要求
● 合理利用能量
該貴諾兩級式燃燒器安裝有3個位置的風門伺服電機，第一級，第二級和燃燒器停機時
的風門關閉位置。風門設計為輸出功率和風門開度成比例增大或減小，保障了充分的燃燒
物流暢的煙氣排放。 |
| |
|
| |
| |
|
|

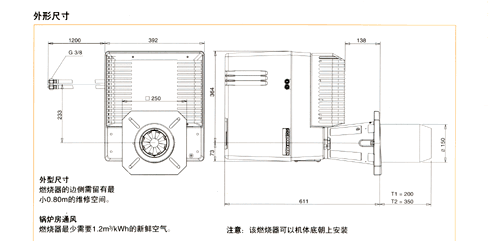

調試方便：
● 燃燒器通過一個夾緊法蘭安裝于鍋爐前面
板，適合新鍋爐和已有的鍋爐。
● 該夾緊法蘭設計為與燃燒器成一輕微角度，
以保證殘留的油能流進爐膛。
● 燃燒頭的伸出長度可以調整以適應不同的鍋爐膛。
● 多頭電器連接插頭，避免了接線錯誤。
最佳效果：
● 先進的外殼，保證了進風系統，燃燒裝置，不同的電
氣元件和機械元件都極易檢修
● 所有電氣連接采用插頭式連接。
● 工廠出廠設定提供了初始狀態下最佳的參考設定。
● 精確的燃燒頭設定的風門刻度保證了該燃燒器滿足
使用者特殊的安裝要求。 |
| |
|
|
| |
| |
|
|
MDE系統：
該燃燒器裝有創新的系統，可以隨時查看運行記錄：
該系統提供兩種類型參數：
1 即時信息
- 燃燒器啟動周期
- 供電測量值
- 火焰信號測量值
2 儲存信息
- 燃燒器運行參數，包括總動行時間
-使用程序狀況
這些信息，即時可以查看，可以通過裝有CUENOCOM軟件的手提電
腦讀取信息，然后這些信息可以發送到運行系統中便于維護。 |
| |
|
|
| |
|
| |
| |
|
|
該燃燒器分成兩個包裝發運，大約40kg,包括以下內容：
燃燒器機身：
-組合電氣機架
-鍋爐連接法蘭
-文件，包括：
－操行手冊
－電路油路系統圖
－質量保證書
油路連接：
�。瓋筛�1.15帶接頭的軟油管
- C.43燃燒器：
油泵和噴嘴桿之間的一根連接管 |
| |
|
|
|
| |
|
| |
|
| |
功率 |
C.43 |
C.54 |
最大 |
最小 |
最大 |
最小 |
| 燃燒器 kW |
260 |
430 |
300 |
540 |
| 最小 第1級 kW |
190 |
/ |
210 |
/ |
| 鍋爐 kW |
240 |
395 |
275 |
500 |
|
| |
|
| |
| |
|
|
確隨機提供兩根1.15長的軟油管，一根進油，一根回油至油箱。給油管留有一定的裕
量，方便安裝和移動燃燒器。所使用的燃油在溫度10℃時，燃油密度0.84熱油粘度低于
9.0cSt。管道必須經過泄漏檢測，根據長度L和進油高度H按表選擇相應的管路。長度L
包括1個手閥，一個單向閥和四個彎頭。 |
| |
|
| |
|
| |
海拔高度修正值 |
油泵 吸油(H+)或壓力(H-) |
海拔高度 |
H修正值 |
0-500 |
0 |
501-800 |
0.5 |
801-1300 |
1.0 |
1301-1800 |
1.5 |
1801-2200 |
2.0 |
例：海撥1100m,H修正值=1m,H實際=2m。
H吸油修正后值 2+1=3m
H壓力修正后值 2-1=1m

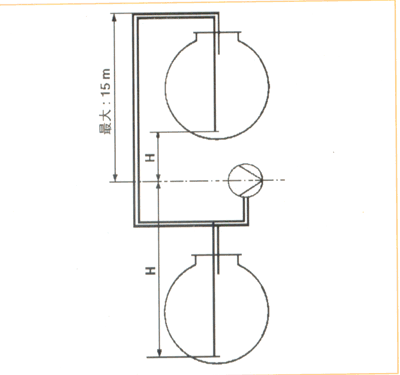

在油管長度表中，根據油箱至油泵的油管長度選擇
油管直徑Ф。吸油時，若H修正后值大于4m,必須使
用中間管道泵，但壓力不得超過2bar。 |
|
修正后
高度
H
(m)
|
雙油管安裝長度L(M) |
C.43-C.54 |
Ф(mm) |
10/12 |
12/14 |
14/16 |
4,0 |
51 |
83 |
83 |
3,0 |
45 |
83 |
83 |
2,0 |
88 |
82 |
83 |
1,0 |
32 |
69 |
83 |
+0,5 |
29 |
62 |
83 |
0 |
26 |
56 |
83 |
-0,5 |
22 |
49 |
72 |
-1,0 |
19 |
42 |
70 |
-2,0 |
13 |
29 |
55 |
-3,0 |
6 |
16 |
31 |
|
| |
|

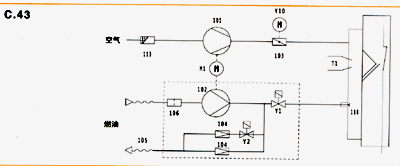

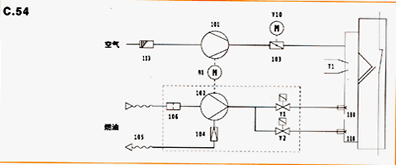

系統圖：
說明
M1燃燒器電機
T1點火變壓器
Y1一級火電磁閥
Y2二級火電磁閥
Y10伺服電機
101風機
102油泵
103風門擋板
104壓力調節
105軟油管
106過濾器
113進風柵格
118噴嘴
|
| |
|
|
| |
| |
|
|
電氣連接：
電氣系統安裝必須符合NF C 15.100標準和其他現行標準和規范。
特別注意的是燃燒器的電源主開關必須能夠滿足總電量的要求，在維修關斷時，必須完全絕緣。
電路連接：
電源接至端子N(中線)和L1(7芯插頭上)之間。將手動安全溫控器(或壓力開關)與相電源串聯。為安全起見，如果沒有中線或中線有阻抗，必須使用絕緣變壓器和30mA的差動電路斷路器。該回路必須使用6.3A延時保險，最小電線傳導截面1.5mm⒉
功率調節：
運行
兩級式燃燒器
- 滿負荷或關，在負荷輸出增多時，可以有兩級功率
不定期避免頻繁啟動。
- 滿負荷或低負荷，在負荷輸出很小時，采用低負苛輸出。
接線
7芯插頭
T1和T2端子之間接溫度或壓力控制開關。
4芯插頭
- T6和T8端子通過溫度或壓力控制接上兩位接觸器控制“滿負荷”
或“低負荷” |
| |
|
|
