材料：
◆ 根據壓力等級，表體是球墨鑄鐵。能夠滿足最安全的標準具有防
火論證（HTB）。
◆ 旋轉葉輪是鋁合金材料。
性能描述
◆ ELSTER TRZ2型渦輪流量計在穩定狀態下具有長期穩定性。經過
多年使用驗證它具有高精度、高可靠性用于測量氣態物質。
◆ 氣體流經渦輪流量計時推動葉輪旋轉，葉輪旋轉數與通過渦輪流
量計的氣體體積成正比。進入渦輪流量計進被加速。獨特的測量
芯結構被設計用來減少氣流旋轉和不勻稱的影響。
◆ 因為氣體被加速， 所以作用在葉輪上的推力也不例外跟著加強
。這意味著能夠使渦輪流量計在誤差范圍內能夠達到更高的精確
度，即使是在小流量范圍內。流體流動是軸向方向的，葉輪通過
高精度大尺寸球軸承旋轉。
◆ 渦輪葉輪的旋轉通過齒輪減速。通過一個磁耦合裝置，傳輸軸驅
動8位機械計數頭。氣體通過渦輪葉輪后在出口有壓力恢復段，
被設計用來產生最佳的出口流場。
◆ 因為有專利和測量芯結構可以在線更換測量芯、調整精度等非常
方便。
|
|
◆ 渦輪流量計測量芯被“O”型圈支撐，所
以任何環境和安裝應力的影響都不會對
測量精度有任何影響。|
◆ 四個取壓口均勻分布在表體上便于取壓穩
定。
TRZ/TRZ-IFS主要特點：
◆ 測量芯結構
◆ 結構緊湊，進口直管段L≥2DN

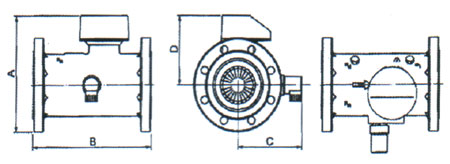

◆ 表體長度 3DN
◆ 型號：G100-G1000
◆ 量程范圍：8-1600 Nm3/h
◆ 口徑：DN80-DN150
◆ 壓力等級：PN10-PN150和 ANSI 150
◆ 測溫套筒在表體上（可選項）
◆ 內置高頻脈沖發生器（可選項）
◆ ENCODER S1計數器（可選項）
◆ PTB和國際論證
◆ 適用介質：天然氣，石油氣，城市燃氣，
丁烷，乙烯，空氣，氮氣等。
|
|
