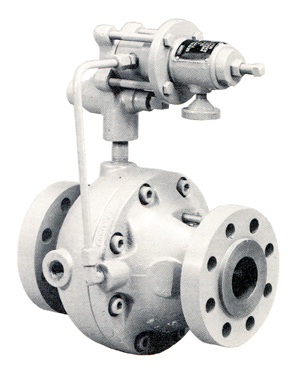

310A　型調壓器

● 指揮器式高壓調壓器，為大容量和精確控制的工程要求而設計
● 軸流式設計，安裝空間小，流通能力大
● 控制精確，關閉嚴密
● 可作監控連接，安全性能卓越
● 全不銹鋼內件，使用壽命長
● 進口壓力范圍：****102 bar
● 出口壓力范圍：0.69-41.4 bar
● ****流量：570，620 Nm3/h
● 很小的安裝直端要求，安裝空間要求小
● 可安裝于任何位置
● 特別適合于燃氣輪機供氣
● 精度：±1%
● 連接方式：1"-6" ANSI 150RF/300RF/600RF法蘭
● 材料：WCB 鋼制閥體
● 溫度：-29°～149℃
● 選項：配備兩個32A型號指揮器用于工作式監控。配備Kixcel662型調壓器電動執行器，實現遠程調壓
● 可用于天然氣、液化石油氣、空氣等多種
　氣體

　主要零部件材料

　技術參數

零部件名稱	材料名稱
主閥體	鑄鋼
指揮器閥體	鑄鋼
彈簧腔體	鋼
閥芯	不銹鋼
閥座	不銹鋼+TFE
彈簧	鋼
皮膜	丁腈橡膠/氟橡膠
皮膜壓盤	鋼
密封件	丁腈橡膠/氟橡膠

項目	指標
入口壓力	****98.3Bar
出口壓力	0.69～41.4Bar
工作溫度	-29～149℃
C1	21.5～30.2℃
Cg	56～14900
連接尺寸	1¨，NPT螺紋 1¨，2¨，3¨，4¨，6¨ ANSI 150RF/300RF/600RF法蘭
重量	20～107kg

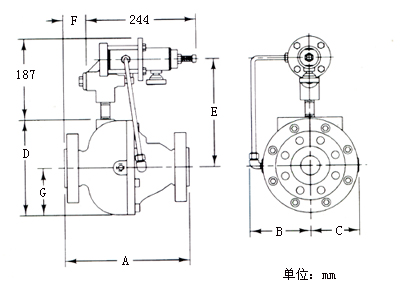

　外形尺寸

閥體尺寸in	A			B	C	D	E	F		G
閥體尺寸in	NPT	300RF	600RF	B	C	D	E	300RF	600RF	G
1	208	197	210	119	90	167	213	30	37	78
2	-	267	286	145	116	229	248	51	52	113
3	-	318	337	165	137	270	270	52	62	133
4	-	368	394	213	184	365	318	79	92	181
6	-	411	442	213	184	365	318	79	92	181

　流量表(Nm³/h)
　閥體尺寸1”

出口壓力 bar	進口壓力 bar
出口壓力 bar	3.4	6.9	10.3	20.7	27.6	34.5	41.4	69.0	96.5
1.7	1286	2360	3403	6510	8580	10640	12700	20960	29210
3.4	-	2330	3403	6510	8580	10640	12700	20960	29210
6.9	-	-	3082	6510	8580	10640	12700	20960	29210
10.3	-	-	-	6130	8580	10640	12700	20960	29210
15.5	-	-	-	5520	360	10612	12700	20960	29210
20.7	-	-	-	-	7290	10210	12600	20960	29210
31	-	-	-	-	-	6400	10830	20930	29210
41.4	-	-	-	-	-	-	-	20210	29210

　流量表(Nm³/h)
　閥體尺寸2”

出口壓力 bar	進口壓力 bar
出口壓力 bar	3.4	6.9	10.3	20.7	27.6	34.5	41.4	69.0	96.5
1.7	5494	9996	1436	27440	36100	44860	53600	88470	123330
3.4	-	9889	14364	27440	36100	44860	53600	88470	123330
6.9	-	-	13319	27440	36100	44860	53600	88470	123330
10.3	-	-	-	27340	36100	44860	53600	88470	123330
15.5	-	-	-	23820	36100	44860	53600	88470	123330
20.7	-	-	-	-	31490	43710	53466	88470	123330
31	-	-	-	-	-	27900	46850	88470	123330
41.4	-	-	-	-	-	-	-	86350	123330

　流量表(Nm³/h)
　閥體尺寸3”

出口壓力 bar	進口壓力 bar
出口壓力 bar	3.4	6.9	10.3	20.7	27.6	34.5	41.4	69.0	96.5
1.7	11631	19805	30364	58020	76490	94926	113364	187118	260898
3.4	-	9889	30364	58020	76490	94926	113364	187118	260898
6.9	-	-	28193	58020	76490	94926	113364	187118	260898
10.3	-	-	-	57860	76490	94926	113364	187118	260898
15.5	-	-	-	50490	75420	94926	113364	187118	260898
20.7	-	-	-	-	66760	92540	113150	187118	260898
31	-	-	-	-	-	59201	99294	187118	260898
41.4	-	-	-	-	-	-	-	182856	260898

　流量表(Nm³/h)
　閥體尺寸4”

出口壓力 bar	進口壓力 bar
出口壓力 bar	3.4	6.9	10.3	20.7	27.6	34.5	41.4	69.0	96.5
1.7	19000	34410	49392	94390	124406	154395	184384	304368	424378
3.4	-	34143	49392	94390	124406	154395	184384	304368	424378
6.9	-	-	46203	94390	124406	154395	184384	304368	424378
10.3	-	-	-	94256	124406	154395	184384	304368	424378
15.5	-	-	-	82812	123066	154395	184384	304368	424378
20.7	-	-	-	-	109532	151179	184250	304368	424378
31	-	-	-	-	-	97498	162890	304368	424378
41.4	-	-	-	-	-	-	-	298659	424378

　流量表(Nm³/h)
　閥體尺寸6”

出口壓力 bar	進口壓力 bar
出口壓力 bar	3.4	6.9	10.3	20.7	27.6	34.5	41.4	69.0	96.5
1.7	25942	45989	66035	126200	166320	206413	246506	406931	567356
3.4	-	45989	66035	126200	166320	206413	246506	406931	567356
6.9	-	-	58960	126200	166320	206413	246506	406931	567356
10.3	-	-	-	126200	166320	206413	246506	406931	567356
15.5	-	-	-	99160	166320	206413	246506	406931	567356
20.7	-	-	-	-	130703	206413	246506	406931	567356
31	-	-	-	-	-	108138	246506	406931	567356
41.4	-	-	-	-	-	-	-	393692	567356

表中數據為標準狀態下比重為0.6天然氣的流量，換算系數：丙烷：0.628，丁烷：0.548，空氣：0.775，氮氣：0.789；
其中氣體：表中數據乘以0.775，現除以該氣體比重的平方根(空氣比重=1)

！
