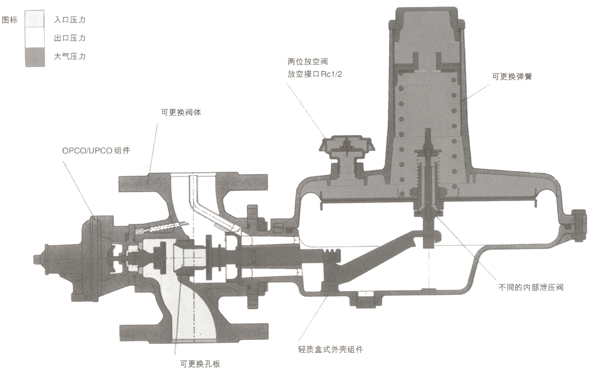

270 MK2系列是一種直接作用、單薄膜、彈簧加載打開、杠桿操作的調壓閥，適用于各種減壓系統。
通過更換不同口徑的空板，調壓閥可以確保控制不同的入口壓力和流量。
適用于各種非腐蝕性氣體，如天然氣、工廠煤氣、氮氣、二氧化碳、丙烷和丁烷。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
設計用于民用設施的減壓，商用設施、小型工業供氣系統，如燃燒爐、加熱單元、鍋爐和其它
要求準確、安全的壓力控制的設備
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
- 調壓閥和安全切斷閥完全獨立操作
- 薄膜極其外殼可以以45°的間隔旋轉360°從而適應現場有限的空間。
- 調壓閥外殼/閥頭和安全切斷閥都可以象組件一樣地拆卸，保證了在不拆卸主閥的情況下進行在線維護。
- 內部和外部取壓（ICL/ECL）
|
|
| |
|
|
|
| |
| |
|
|
|
|
|
|
| |
****入口壓力
（取決于所配孔板口徑）
出口壓力范圍
270MK2系列
270H MK2系列
偶然****出口壓力
最小差壓
內部泄壓閥設定
溫度范圍 |
|
|
|
****到10.3巴表壓（150psig)
10到350毫巴表壓（4″到180″水柱）
320到500毫巴表壓（128″到200″水柱）
700毫巴表壓（280″水柱）
（OPCO****允許跳閘設定壓力）
通常為35毫巴表壓（14″水柱）
20毫巴表壓（8″水柱）
（高于出口壓力設定值）
-20℃ to +60℃ |
|
| |
|
|
|
|
|
|
|
| |
|
| |
| |
|
|
| |
- P 型無入口泄壓閥
- R 型帶內部泄壓閥
- ECL 外部控制管線
- ICL 內部控制管線
- 調壓閥可配309系列超壓安全切斷閥（OPCO）或低壓/超壓安全切斷閥（UPCO/OPCO）。這些裝 置在出現氣體壓力異常時保護下游系統。
- 跳閘指示器顯示開和關和情況。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
調壓閥可以根據現場條件以任何角度安裝，擔需注意防止水汽和固體顆料進入放空口。為得到
最優性能，安裝角度應當為薄膜水平，彈簧豎直向上。
重要的一點是：在管線上安裝時需去除管道應力，避免不平衡力加在閥門連接處。
|
|
| |
|
|
|
| |
|
| |
|
彈 簧 |
出口壓力范圍 |
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
|
1244 |
紅 |
10-15 |
4-6 |
|
1245 |
灰 |
15-20 |
6-8 |
|
1246 |
綠 |
20-28 |
8-11 |
|
1247 |
黃 |
28-45 |
8-11 |
|
1248 |
黑 |
45-75 |
18-30 |
|
1249 |
白 |
75-110 |
30-44 |
|
1250 |
桔黃 |
95-150 |
38-60 |
|
1251 |
藍 |
140-225 |
56-90 |
|
1252 |
銀 |
200-350 |
80-140 |
|
1263* |
棕 |
320-500 |
128-200 |
|
1253 |
OPCO設定彈簧用于與主減壓閥連接 |
|
|
| |
|
| |
|
彈 簧 |
出口壓力范圍 |
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
|
861 |
棕 |
35-90 |
14-36 |
|
1103 |
金 |
80-130 |
32-52 |
|
1104 |
紫 |
120-250 |
48-100 |
|
1105 |
黑 |
200-350 |
80-140 |
|
1254 |
紅 |
340-500 |
136-200 |
|
1255 |
綠 |
450-600 |
180-240 |
|
| |
|
| |
|
|
彈 簧 |
出口壓力范圍 |
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
OPCO |
1109 |
灰 |
40-55 |
16-22 |
|
1110 |
綠 |
50-110 |
20-44 |
|
1111 |
銀 |
110-200 |
44-80 |
|
1140 |
銀/紅 |
150-250 |
60-100 |
UPCO |
1138 |
藍/綠 |
10-30 |
4-12 |
|
| |
| |
|
|
| |
OPCO和UPCO/OPCO最小設定值
- P型：35毫巴（14″水柱）或高于調壓閥設定值10%兩者取大
- R/LR型：配有內部泄壓閥時，55毫巴（22″水柱）
- 當配有UPCO/OPCO時，P型最小差壓為45毫巴（18″水柱）；R/LR型（配有內部泄壓閥）最小差壓為65毫巴（26″水柱）
注：特殊要求時，可以裝配309MP2系列超壓切斷閥從而使****跳閘壓力達到700毫巴（280″水柱）一詳情請聯系BD-RMG。
|
|
| |
|
|
|
| |
|
| |
|
調 壓 閥 |
|
閥體 |
鑄 鐵：BS.2789 等級 400/18L20 |
|
下部/上部外殼，上蓋和彈簧調整旋鈕 |
鋁合金：BS.1490 等級 LM24M |
| 孔板和下蓋，導向套筒 |
黃 銅：BS.2874 等級 CZ 121 |
|
杠桿 |
不銹鋼：BS.3416 等級 ANC 3B |
|
閥門軸 |
不銹鋼：BS.970 等級 416S29 |
|
彈簧支撐和薄膜盤 |
低碳鋼：BS.1449 等級 CS4 |
|
泄壓閥和主彈簧 |
彈簧鋼：BS.5216 等級 HS3 鉻釩合金：BS2803 |
|
閥座，O形杯 |
丁晴橡膠 |
|
薄膜 |
尼龍加強模制丁？橡膠 |
|
| |
|
安全切斷閥 |
|
閥體 |
鋁 ： BS.1490LMG |
|
軸 |
不銹鋼：BS.970 等級 316S31 |
|
閥門 |
鋁 等：BS.1474 等級 6082TF |
|
閥座 |
聚胺酯 |
|
薄膜和O形環 |
丁腈橡膠 |
|
彈簧調節旋鈕 |
黃銅：BS.2874 等級 CZ121 |
|
彈簧 |
彈簧鋼：BS.5216 等級 HS3 |
|
| |
|
| |
|
孔板口徑 |
****入口壓力 |
|
MM |
巴 |
磅/平方英寸 |
|
5 |
10.3 |
150 |
|
7.5 |
10.3 |
150 |
|
10 |
10.3 |
150 |
|
15 |
5 |
72 |
|
20 |
4 |
60 |
|
25 |
2 |
30 |
|
30 |
1 |
15 |
|
| |
|
| |
|
孔板空間毫米 |
閥門口徑 |
cg |
k1 |
c1 |
5 |
1.1/2" Sc.
2"Sc./50mm FL |
29
31 |
139
131 |
24
26 |
7.5 |
1.1/2" Sc.
2"Sc./50mm FL |
72
73 |
123
118 |
28
29 |
10 |
1.1/2" Sc.
2"Sc./50mm FL |
112
125 |
127
110 |
28
31 |
15 |
1.1/2" Sc.
2"Sc./50mm FL |
282
294 |
100
105 |
31
32.5 |
20 |
1.1/2" Sc.
2"Sc./50mm FL |
462
495 |
91
87 |
37
39.5 |
25 |
1.1/2" Sc.
2"Sc./50mm FL |
607
686 |
91
85 |
36
40 |
30 |
1.1/2" Sc.
2"Sc./50mm FL |
692
809 |
94
83 |
35.5
41 |
|
| |
|
| |
|
| |
| |
