一、管系支架的設置
管系及支架各類主固定支架,次固定支架及導向支架應有足夠的強度和剛度。
二、管架設置

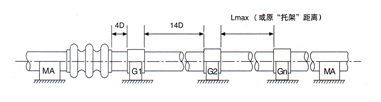

任何二個相臨的主固定支架MA之間,只設置各穩定的導向支架,若必須設置一個以上自由型膨脹節,須用次固定支架分隔開,并配置各穩定的導向支架G,膨脹節放置盡量靠近主固定支架和次固定支架。

三、預變形


四、安裝注意事項
安裝時,特別小心,以防止對于膨脹節波紋部分的任何損傷。應按制造廠所推薦的合適長度進
行安裝’除非安裝公差由系統設計者規定或由膨脹節制造廠預先提,決不要用拉伸或壓縮去補
償安裝的不正確的管線長度的不足。當有要求時或已由制造廠指定時,不要忽略對膨脹節的預壓縮或預拉伸。
安裝后,應盡快拆除膨脹節上用于運輸?shù)妮o助構件及緊固件。按設計要求將限位裝置調到規定 位置。
安裝后,應盡快拆除膨脹節上用于運輸?shù)妮o助構件及緊固件。按設計要求將限位裝置調到規定 位置。
五、安裝時應注意
要用調整管道系統的方法來適應膨脹節。
按照箭頭指明的流向安裝膨脹節。
末經制造廠同意,不要用掛耳或運輸固定桿作為吊耳。
在所有管道架和固定管架正確安裝前,不要進行水壓試驗或使系統抽真空。
管道吊架不是合適的導向管架。
在安裝完后,并在整個所安裝的系統進行任何壓力試驗之前,拆除運輸裝置。
按照箭頭指明的流向安裝膨脹節。
末經制造廠同意,不要用掛耳或運輸固定桿作為吊耳。
在所有管道架和固定管架正確安裝前,不要進行水壓試驗或使系統抽真空。
管道吊架不是合適的導向管架。
在安裝完后,并在整個所安裝的系統進行任何壓力試驗之前,拆除運輸裝置。
