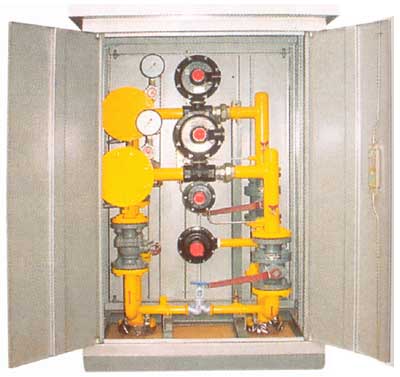

RTX2+1型燃?xì)庹{(diào)壓箱廣泛適用于燃?xì)廨斉洹⒕用裥^(qū)、餐廳、鍋爐、工業窯爐等。
可用于天然氣、煤氣、石油液化氣等各種非腐蝕性氣體的壓力調節、穩壓控制、計量、遠程監測。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
● 二路自動調壓，一用一備，自動切換；一路旁通，手動調壓。
● 直接作用式調壓器，內置平衡閥，反應迅速；調壓范圍廣，穩壓精度高，零流量自動關閉。
● 超壓緊急切斷，人工復位。
● 不銹鋼濾芯，過濾精度高，使用壽命長。
● 進出口為GB法蘭，內部構件標準化，使用維護方便。
|
|
| |
|
|
|
| |
|
| |
序號 |
部件名稱 |
單位 |
數量 |
產地 |
備注 |
1 |
調壓器 |
套 |
2 |
意大利TARTARINI |
|
2 |
切斷閥 |
套 |
2 |
英國JEAVONS |
選裝 |
3 |
壓力表 |
塊 |
2 |
德國WIKA |
|
4 |
微壓表 |
塊 |
2 |
日本PRO |
|
5 |
放散閥 |
個 |
1 |
美國FISHER |
|
6 |
手動調節閥 |
個 |
1 |
國產 |
|
7 |
流量計 |
臺 |
1 |
德國ELSTER |
選裝 |
8 |
蝶閥 |
個 |
2 |
意大利FIORENTINI |
|
9 |
球閥 |
個 |
4 |
國產 |
|
10 |
過濾器 |
臺 |
2 |
國產 |
|
11 |
差壓表 |
塊 |
2 |
意大利TARTARINI |
|
12 |
絕緣接頭 |
個 |
2 |
國產 |
|
|
| |
|
| |
型號 |
RTX40/50-Q |
RTX50/80-Q |
|
調壓器 |
意大利TARTARINI B/249 |
意大利TARTARINI A/109 |
進氣口壓力范圍P1（MPa） |
0.02～0.5 |
0.02～0.5 |
|
出氣口壓力范圍P2（KPa） |
1～30 |
1～30 |
流量（Nm3/h） |
≤300 |
≤600 |
調壓精度 |
±5% |
±5% |
|
進氣口法蘭（GB） |
DN40 |
DN50 |
出氣口法蘭（GB） |
DN50 |
DN80 |
|
箱體尺寸（長×寬×高）mm |
1260×740×1150 |
1380×900×1420 |
|
| |
型號 |
RTX50/100-MQ |
RTX80/100-MQ |
|
調壓器 |
意大利TARTARINI A/149 |
意大利TARTARINI MBN25/65 |
進氣口壓力范圍P1（MPa） |
0.02～0.5 |
0.2～0.5 |
|
出氣口壓力范圍P2（KPa） |
1～30 |
1～50 |
流量（Nm3/h） |
≤900 |
≤1000 |
調壓精度 |
±5% |
±5% |
|
進氣口法蘭（GB） |
DN50 |
DN80 |
出氣口法蘭（GB） |
DN100 |
DN100 |
|
箱體尺寸（長×寬×高）mm |
1560×1030×1660 |
1660×1030×1770 |
|
| |
型號 |
RTX80/150-MQ |
RTX100/150-MQ |
|
調壓器 |
意大利TARTARINI MBN40/80 |
意大利TARTARINI MBN50/100 |
進氣口壓力范圍P1（MPa） |
0.02～0.5 |
0.02～0.5 |
|
出氣口壓力范圍P2（KPa） |
1～50 |
1～50 |
流量（Nm3/h） |
≤2800 |
≤3430 |
調壓精度 |
±5% |
±5% |
|
進氣口法蘭（GB） |
DN80 |
DN100 |
出氣口法蘭（GB） |
DN150 |
DN150 |
|
箱體尺寸（長×寬×高）mm |
2000×1160×1900 |
2000×1160×1990 |
|
| |
型號 |
RTX150/200-MQ |
RTX150/250-MQ |
|
調壓器 |
意大利TARTARINI MBN65/100 |
意大利TARTARINI MBN80/150 |
進氣口壓力范圍P1（MPa） |
0.02～0.5 |
0.02～0.5 |
|
出氣口壓力范圍P2（KPa） |
1～50 |
1～50 |
流量（Nm3/h） |
≤4000 |
≤6500 |
調壓精度 |
±5% |
±5% |
|
進氣口法蘭（GB） |
DN150 |
DN150 |
出氣口法蘭（GB） |
DN200 |
DN250 |
|
箱體尺寸（長×寬×高）mm |
2340×1230×2340 |
2400×1400×2400 |
|
| |
