R422DDF 型

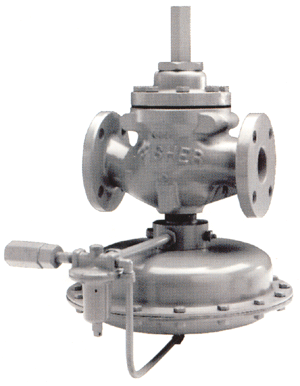

1098 型

１０９８-　ＥＧＲ　型調壓器

● 指揮器式高壓調壓器，為大容量和精確控制的工程要求而設計
● 軸流式設計，安裝空間小，流通能力大
● 控制精確，關閉嚴密
● 可作監控連接，安全性能卓越
● 全不銹鋼內件，使用壽命長
● 靈敏的關閉特性
● 大皮膜執行機構組合指揮器使得調壓器動作靈
　敏，反應速度快
● 壓力設定簡單
● 高性能降噪聲設計
● 多種監控方式可供選擇
● 進口壓力范圍：****102 bar
● 出口壓力范圍：0.69-41.4 bar
● ****流量：570，620 Nm3/h
● 精度：±1%
● 可選配多種尺寸的招待機構以適合不同流量用差
　壓的要求特低差壓△P≤0.07bar
● 可在線維修
● 可選快開式閥芯組合雙指揮器的構造特別適合于直燃設備
● 可用于多種天然氣、人工煤氣、液化石油氣、空氣等
　多種氣體
● 連接方式：1"-6" ANSI 150RF/300RF/600RF法蘭
● 材料：WCB 鋼制閥體
● 溫度：-29°～149℃
● 選項：配備兩個32A型號指揮器用于工作式監控。配備Kixcel662
型調壓器電動執行器，實現遠程調壓

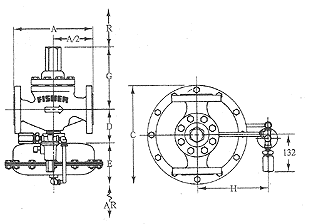

　外形尺寸

閥體尺寸	A			D (mm)	G (mm)	R (mm)	Z		AR (mm)
閥體尺寸	螺紋連接鑄鐵閥體或 600RF鑄鋼閥體	125B FF鑄鐵閥體或150RF 鑄鋼閥體	250B FF鑄鐵閥體或300RF 鑄鋼閥體	D (mm)	G (mm)	R (mm)	鑄鐵閥體 (mm)	鑄鋼閥體 (mm)	AR (mm)
1	210	184	197	98	219	103	305	349	76
2	286	254	267	116	232	103	338	383	79
3	337	298	318	135	287	129	419	464	98
4	394	352	368	167	322	129	486	536	130
6	508	451	473	205	346	203	514	591	168

執行機構		C	E	H
調壓器型號尺寸	mm	Mm	mm	mm
1098	30	289	144	200
1098H	30	289	154
1098	40	333	146
1098	70	537	189	300

單位：mm

　主要零件材料

　技術參數

零部件名稱	材料名稱
主閥體	鑄鐵/鋼
指揮器閥體	鉛
彈簧腔體	鑄鐵/鋼
閥芯	不銹鋼
閥座	不銹鋼
彈簧	鋼
皮膜	丁腈橡膠/氟橡膠
皮膜壓盤	鑄鐵
密封件	丁腈橡膠

項目	指標
入口壓力	****28bar
出口壓力	0.005~20.7bar
工作溫度	-29~149℃
C1	32~36.2
Cg	576~9950
連接尺寸	1", 2"NPT螺紋 2",3",4",6"ANSI125FF /150RF/300RF/600RF法蘭
重量	25~197kg

　流量表 *10³Nm³/h

進口壓力 bar	出口壓力 bar	閥體尺寸
進口壓力 bar	出口壓力 bar	1"	2"	3"	4"	6"
0.21	0.017	0.23	0.86	1.71	2.68	-
0.34	0.017	0.30	1.12	2.30	3.56	6.83
	0.069	0.28	1.04	2.14	3.35	6.43
	0.14	0.25	0.94	1.93	3.00	-
0.69	0.017	0.45	1.68	3.38	5.36	9.92
	0.21	0.37	1.50	3.00	4.74	8.58
	0.34	0.35	1.31	2.68	4.15	8.04
	0.48	0.28	1.04	2.14	3.35	-
1.0	0.069	0.56	2.14	4.29	6.7	12.60
	0.28	0.52	1.98	4.02	6.30	11.79
	0.55	0.45	1.69	3.35	5.36	10.18
	0.83	0.31	1.18	2.38	3.75	-
1.4	0.069	0.68	2.60	5.23	8.71	15.28
	0.69	0.56	2.12	4.29	6.70	14.20
	1.0	0.41	1.69	3.27	5.04	9.92
	1.2	0.33	1.26	2.55	4.15	-
2.1	0.28或更小	0.93	3.51	7.15	11.31	19.94
	1.0	0.76	2.95	5.90	9.11	17.41
	1.4	0.66	2.49	4.96	7.91	15.28
	1.7	0.49	1.85	3.75	5.81	11.26
2.8	0.62或更小	1.13	4.31	8.76	13.86	24.39
	1.4	0.96	3.62	7.37	11.52	31.44
	2.1	0.74	2.81	5.76	8.84	17.42
	2.4	0.54	2.09	4.15	6.57	9.38
3.4	0.9或更小	1.34	5.09	10.34	16.37	28.86
	1.4	1.23	4.69	9.38	14.47	27.34
	2.1	1.10	4.07	8.09	12.60	24.66
	2.8	0.86	3.08	6.30	9.92	19.03
	3.1	0.62	2.28	4.61	7.10	12.06
5.2	1.7或更小	1.86	7.07	14.36	22.70	40.01
	3.4	1.42	5.63	11.26	16.88	32.70
	4.1	1.15	4.42	8.84	14.07	27.34
	4.8	0.70	2.68	5.36	8.58	16.88
6.9	2.4或更小	2.38	9.03	18.36	29.02	51.16
	4.1	1.98	7.50	15.01	23.58	45.56
	5.2	1.6	6.30	12.86	19.83	38.86
8.6	3.2或更小	2.89	11.01	22.35	35.35	61.31
8.6	5.2	2.41	9.11	18.76	28.94	49.04
10	3.9或更小	3.40	12.97	26.37	41.67	73.46
10	5.2	3.08	11.52	23.32	36.72	68.34
12	4.7或更小	3.94	14.95	30.36	48.00	84.61
14	5.2或更小	4.45	16.91	34.36	54.32	95.76
17	5.2或更小	5.49	20.88	42.37	67.00	118.05
21	5.2或更小	6.54	24.82	50.38	79.65	140.35
24	5.2或更小	7.56	28.68	58.37	92.30	162.65
28	5.2或更小	8.60	32.70	66.38	104.95	184.95

表中數據為標準狀態下比重為0.6天然氣的流量.
換算系數：丙烷：0.628, 丁烷：0.548, 空氣：0.775,氮氣：0.789；
其它氣體：表中數據乘以0.775，再除以該氣體比重的平方根。（空氣比重=1）
