2 簡介：
YWH系列樓棟調壓箱廣泛用于住宅小區、學校餐廳等單位供氣；是低壓小流量燃氣調壓的設備；可用于燃氣、液化天然氣、煤氣、非腐蝕性氣體的調壓和穩壓。 |
|
| |
|
|
|
|
| |
|
|
| |
2 特點：
1、調壓穩壓精度高、反應靈敏、功能齊全。
2、具有高低壓切斷保護及內置放散功能。
3、安裝方便、維護簡單、安全可靠。
4、箱體美觀大方，符合小區園林建設審美要求。 |
|
| |
|
|
|
|
| |
| 2 樓棟調壓箱主要技術參數： |
| |
調壓箱(站)型號 |
YWH-10A |
YWH-25A |
YWH-50A |
YWH-70A |
YWH-100A |
主調壓器 |
B10 |
B25 |
B50 |
B70 |
B100 |
RTZ-FQ |
RTZ-FQ |
1883B2 |
1883B2 |
1883 |
進口壓圍(Mpa) |
0.05-0.5 |
0.05-0.5 |
0.05-0.5 |
0.05-0.5 |
0.05-0.5 |
出口壓圍(Kpa) |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
| 最大流量(天然氣Nm3/h) |
10 |
25 |
50 |
70 |
100 |
調壓箱重量 |
12 |
15 |
18 |
20 |
20 |
調壓精度(δP2) |
≤±5% |
關閉精度 |
≤10% |
| 工作溫度 |
-20℃～+60℃ |
適用氣種 |
城市煤氣、液化石油氣、混氣、天然氣 |
|
| |
|
| |
| |
|
|
| |
2 簡介：
我國城鎮用直燃設備（燃氣鍋爐、燃氣空調、燃燒機一般采用50-150mbar的低壓)。針對此類設備的用氣特點,我司專門采用國內外優質的直燃式調壓器,開發了系列直燃設備專用調壓箱（站）。該系列調壓箱（站）針對工業用氣的特點（流量驟變、啟閉迅速、不間斷供氣）而專門設計制作。
該調壓箱（站）具備過濾、調壓、計量等多種功能；調壓站還具有在流量范圍變化大的工況條件下，反應迅速、出口壓力穩定、關閉精度高等特點，能更好地滿足工業和民用直燃設備的使用要求。 |
|
| |
|
|
|
|
 |
|
| |
 |
|
| |
|
|
| |
2 特點：
1、調壓箱主要部件有：主調壓器、超壓切斷裝置、流量計、控制
儀表等均采用國內外優質名牌，以保證設備的高質量、高精度
和高可靠性。
2、調壓箱配有高精度過濾器，過濾精度達5μm，差壓表可反映濾芯骯臟的程度，用戶可及時更換濾芯。
3、調壓器配備超高/低壓自動切斷裝置及安全放散裝置，當系統調壓失控時，它能自動切斷氣源，保證系統壓力穩定和安全。
4、調壓箱可供雙路調壓，人工/自動切換，以確保系統安全可靠地連續供氣。
5、調壓設備經過嚴格的耐壓及氣密性試驗以保系統無泄漏安全運行。 |
|
| |
|
|
|
|
| |
| 2 直燃式調壓箱(站)系列主要技術參數： |
| |
| 調壓箱型號 |
YWH-200A/B |
YWH-300A/B |
YWH-600A/B |
YWH-1000A/B |
YWH-2000A/B |
YWH-3000A/B |
主調壓器 |
A109 |
A149 |
MBN/40 |
MBN/50 |
MBN/80-BP |
MBN/100-BP |
| RTZ-SL |
133L |
133L |
133L |
133L |
RTJ-N |
進口壓力范圍(Mpa) |
0.1-0.5 |
0.1-0.5 |
0.1-0.5 |
0.1-0.5 |
0.1-0.5 |
0.1-0.5 |
出口壓力范圍(Kpa) |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
| 最大流量(天然氣Nm3/h) |
≥200 |
300-400 |
500-800 |
900-1000 |
2000-2800 |
300-4000 |
| 進口管徑 |
DN50
PN1.6 |
DN50
PN1.6 |
DN65
PN1.6 |
DN80
PN1.6 |
DN125
PN1.6 |
DN150
PN1.6 |
| 出口管徑 |
DN50
PN1.6 |
DN65
PN1.6 |
DN100
PN1.6 |
DN125
PN1.6 |
DN200
PN1.6 |
DN200
PN1.6 |
進/出口管中心距
(mm)d
|
A |
850 |
810 |
900 |
930 |
2070 |
2050 |
| B |
850 |
810 |
900 |
930 |
2070 |
2050 |
箱體尺寸
(mm)
a×b×c |
A |
1300×1000×1130 |
1300×1000×1280 |
1500×1200×1850 |
1550×1200×1900 |
2700×1460×2200 |
2730×1650×2310 |
| B |
1300×550×1130 |
1300×550×1180 |
1450×750×1600 |
1650×850×1600 |
2700×960×1800 |
2730×1060×1800 |
調壓精度(δP2) |
≤±5% |
關閉精度 |
≤10% |
工作溫度 |
-20℃ - +60℃ |
適用介質 |
城市煤氣、液化石油氣、混氣、天然氣及腐蝕性氣體 |
|
| |
|
| |
| |
|
|
| |
2 簡介：
YWH系列燃氣調壓箱是將天然氣的過濾、調壓、計量、安全控制等設備集合一體；具有體積小、安裝方便、功能完善、系統協調性好、安全可靠等優點。廣泛用于住宅小區、酒店、賓館、工廠、學校等單位供氣使用。
2 特點：
1、調壓箱主要部件有：主調壓器、超壓切斷裝置、流量計、控制儀表等均采用國內外優質名牌，以保證設備的高質量、高精度和高可靠性。
2、調壓箱配有高精度過濾器，過濾精度達5μm，差壓表可反映濾芯骯臟的程度，用戶可及時更換濾芯。
3、調壓器配備超高/低壓自動切斷裝置及安全放散裝置，當系統調壓失控時，它能自動切斷氣源，保證系統壓力穩定和安全。
4、調壓箱可供雙路調壓，人工/自動切換，以確保系統安全可靠地連續供氣。
5、調壓設備經過嚴格的耐壓及氣密性試驗以保系統無泄漏安全運行。
|
|
| |
|
|
|
|
|
|
| 2 區域調壓箱系列主要技術參數： |
| |
| 調壓箱型號 |
YWH-200A/B |
YWH-300A/B |
YWH-600A/B |
YWH-1000A/B |
YWH-2000A/B |
YWH-3000A/B |
主調壓器 |
A109 |
A149 |
MBN/40 |
MBN/50 |
MBN/80-BP |
MBN/100-BP |
| 1883 |
1883 |
299HS |
299HS |
REGAL3 |
REGAL3 |
進口壓力范圍(Mpa) |
0.1-0.5 |
0.1-0.5 |
0.1-0.5 |
0.1-0.5 |
0.1-0.5 |
0.1-0.5 |
出口壓力范圍(Kpa) |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
| 最大流量(天然氣Nm3/h) |
≥200 |
300-400 |
500-800 |
900-1000 |
2000-2800 |
300-4000 |
| 進口管徑 |
DN50
PN1.6 |
DN50
PN1.6 |
DN65
PN1.6 |
DN80
PN1.6 |
DN125
PN1.6 |
DN150
PN1.6 |
| 出口管徑 |
DN50
PN1.6 |
DN65
PN1.6 |
DN100
PN1.6 |
DN125
PN1.6 |
DN200
PN1.6 |
DN200
PN1.6 |
進/出口管中心距
(mm)d
|
A |
850 |
810 |
900 |
930 |
2070 |
2050 |
| B |
850 |
810 |
900 |
930 |
2070 |
2050 |
箱體尺寸
(mm)
a×b×c |
A |
1300×1000×1130 |
1300×1000×1280 |
1500×1200×1850 |
1550×1200×1900 |
2700×1460×2200 |
2730×1650×2310 |
| B |
1300×550×1130 |
1300×550×1180 |
1450×750×1600 |
1650×850×1600 |
2700×960×1800 |
2730×1060×1800 |
調壓精度(δP2) |
≤±5% |
關閉精度 |
≤10% |
工作溫度 |
-20℃ - +60℃ |
適用介質 |
城市煤氣、液化石油氣、混氣、天然氣及腐蝕性氣體 |
|
| |
| |
| 2 最新研發的燃氣調壓箱系列圖： |
| |
 |
|
 |

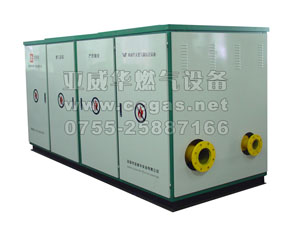

| 燃氣調壓箱箱體外觀圖 |
|
調壓箱采用鋼板材質圖 |
| |
 |
|
 |

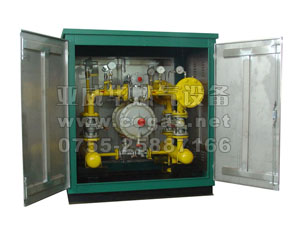

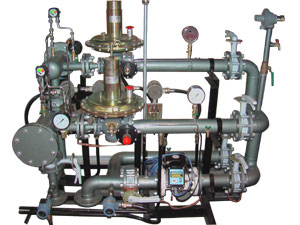

| 燃氣調壓箱內部結構圖 |
|
中小型燃氣調壓箱外觀圖 |
| |

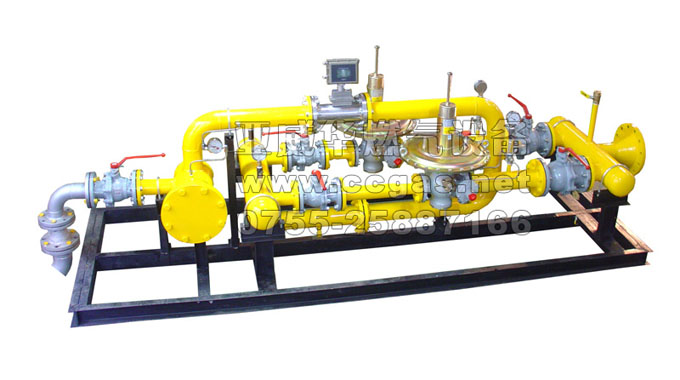

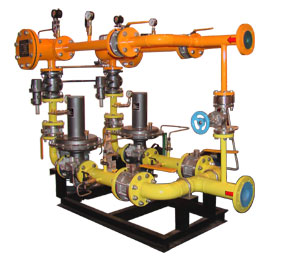

雙路單計量燃氣調壓裝置 |
| |
